Привод пуллй (соил питатель) — HITACHI SR2000G

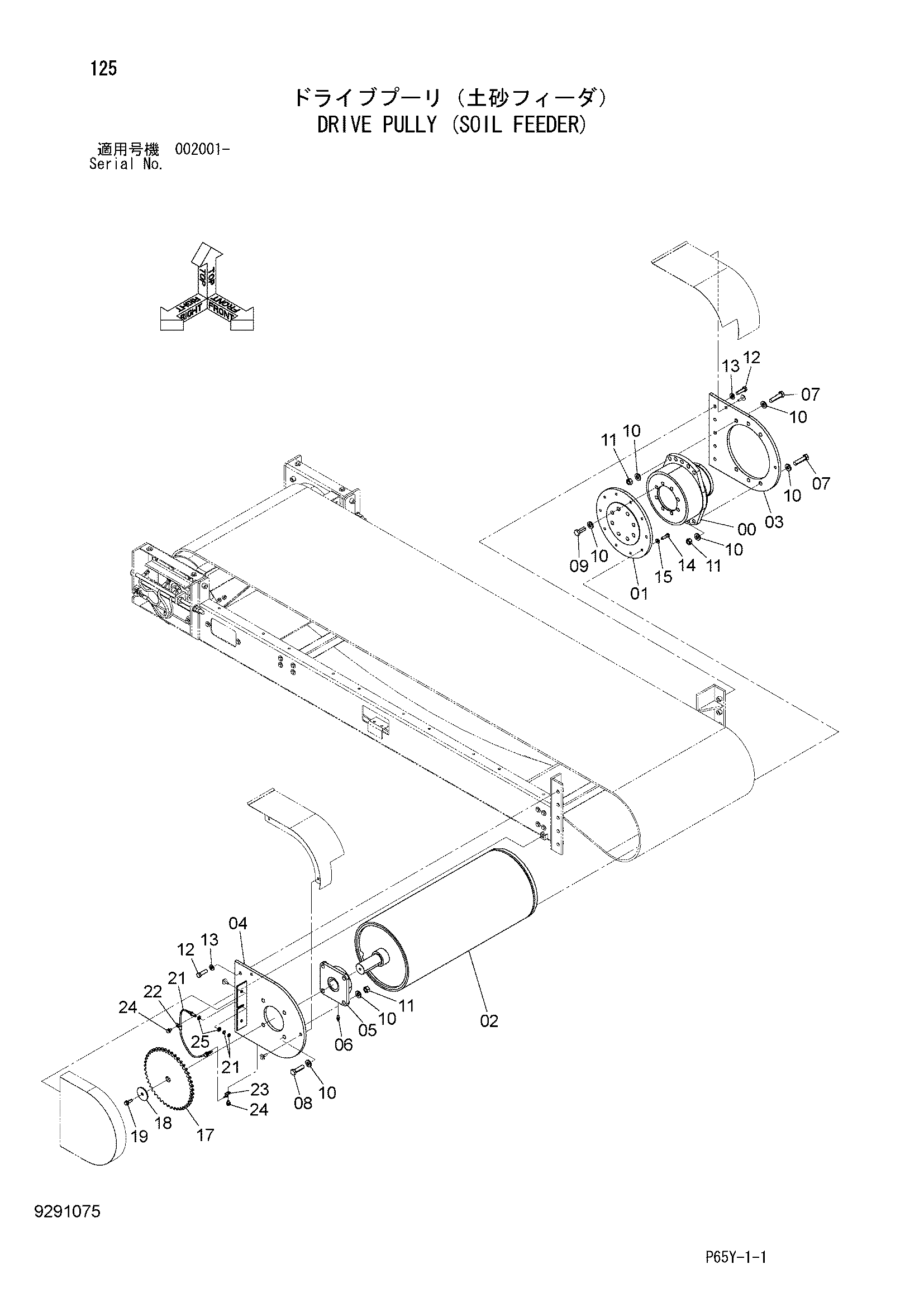

Заводская схема «Привод пуллй (соил питатель)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4680614 | Гидромотор | 1 |
| 01 | 4684602 | Фланец | 1 |
| 02 | 7055002 | Шкив привод | 1 |
| 03 | 3113439 | Рама | 1 |
| 04 | 8113737 | Рама | 1 |
| 05 | 4482521 | Подшипник. блок | 1 |
| 06 | 4298744 | Адаптер | 1 |
| 07 | J922080 | Болт | 6 |
| 08 | J922070 | Болт | 4 |
| 09 | J922050 | Болт | 8 |
| 10 | J222020 | Шайба | 28 |
| 11 | J950020 | Гайка | 10 |
| 12 | J921655 | Болт | 10 |
| 13 | J222016 | Шайба | 10 |
| 14 | J921245 | Болт | 10 |
| 15 | J222012 | Шайба | 10 |
| 17 | 4682875 | Звёздочка | 1 |
| 18 | 4600419 | Пластина | 1 |
| 19 | J271240 | Болт с шайбой | 1 |
| 19A | J901240 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4473971 | Выключатель | 1 |
| 22 | 4190261 | Зажим | 1 |
| 23 | 4282175 | Кронштейн | 1 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
