Таил пуллй (соил питатель) — HITACHI SR2000G

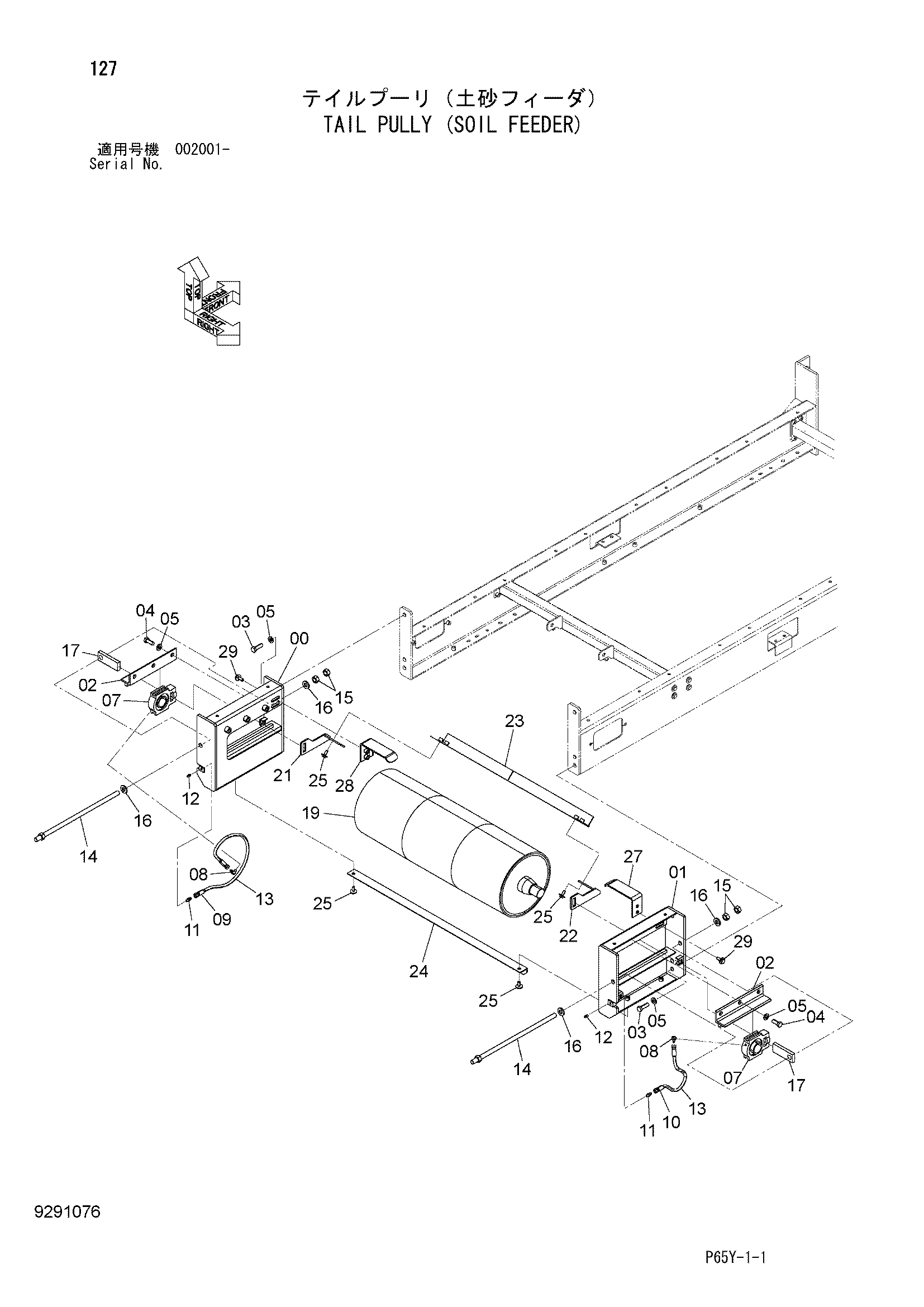

Заводская схема «Таил пуллй (соил питатель)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055553 | Рама | 1 |
| 01 | 7056564 | Рама | 1 |
| 02 | 9770826 | Направляющая | 2 |
| 03 | J921650 | Болт | 6 |
| 04 | J921640 | Болт | 6 |
| 05 | J222016 | Шайба | 12 |
| 07 | 4669233 | Подшипник. блок | 2 |
| 08 | 4298746 | Угловой штуцер | 2 |
| 09 | 4648475 | Шланг | 1 |
| 10 | 4674828 | Шланг | 1 |
| 11 | 4298744 | Адаптер | 2 |
| 12 | J75481 | Пресс-маслёнка | 2 |
| 13 | 4327293 | Защитный кожух | 2 |
| 14 | 9767254 | Болт регулировочный | 2 |
| 15 | 4359107 | Гайка | 4 |
| 16 | J222020 | Шайба | 4 |
| 17 | 9769316 | Гайка регулировочный | 2 |
| 19 | 8113658 | Шкив таил | 1 |
| 21 | 8113661 | Левый кронштейн | 1 |
| 22 | 8113660 | Правый кронштейн | 1 |
| 23 | 8113659 | Скрапер | 1 |
| 24 | 8113688 | Стойка | 1 |
| 25 | J281030 | Болт с шайбой | 6 |
| 25A | J901030 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 27 | 8115879 | Опора | 1 |
| 28 | 8117190 | Опора | 1 |
| 29 | J281235 | Болт с шайбой | 4 |
| 29A | J901235 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
