Угол сеттинг рама (экран) — HITACHI SR2000G

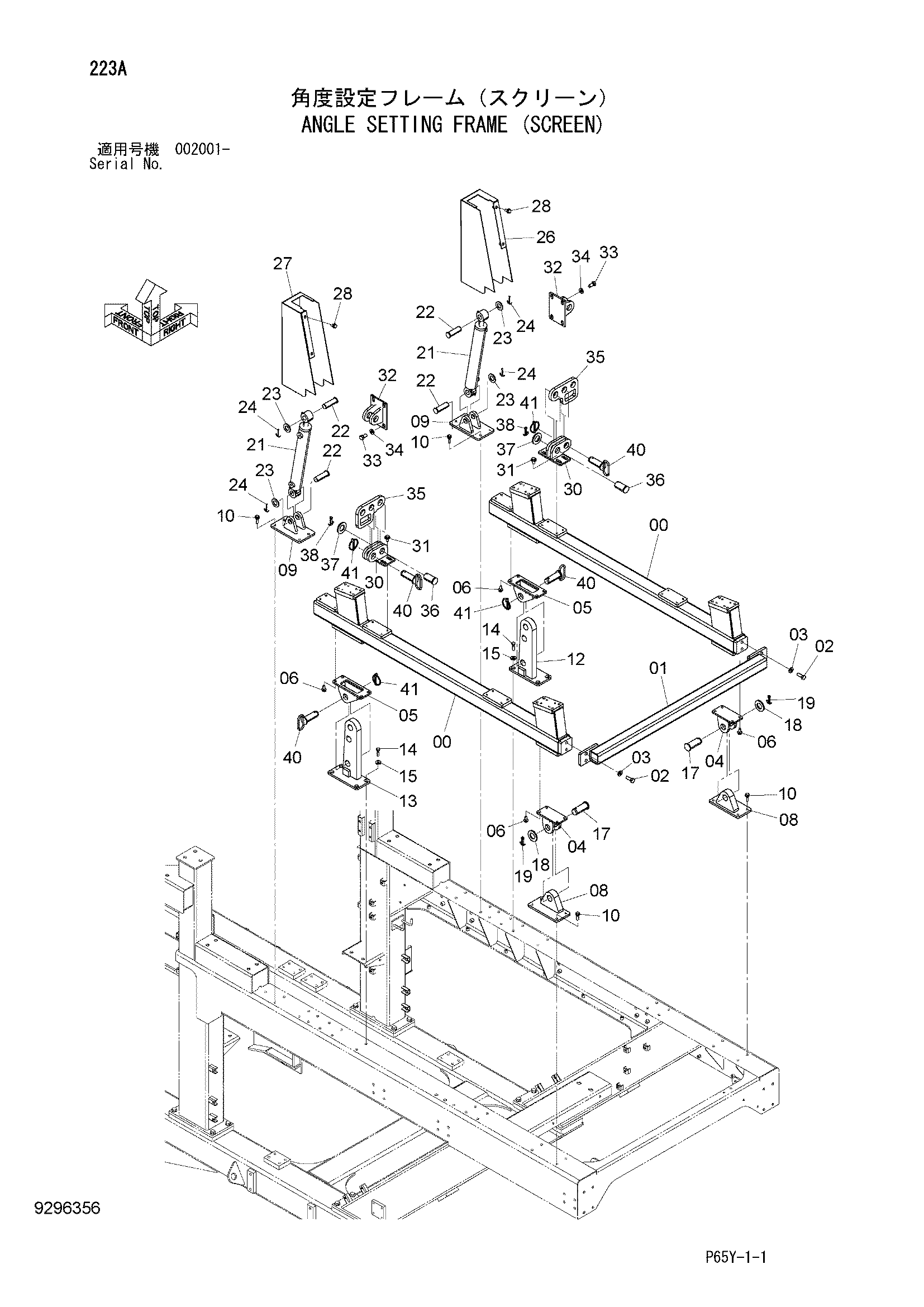

Заводская схема «Угол сеттинг рама (экран)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024736 | Рама боковой | 2 |
| 01 | 8108183 | Штанга | 1 |
| 02 | J921645 | Болт | 4 |
| 03 | J222016 | Шайба | 4 |
| 04 | 9767372 | Кронштейн | 2 |
| 05 | 8108188 | Кронштейн | 2 |
| 06 | J271230 | Болт с шайбой | 16 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 9770439 | Кронштейн | 2 |
| 09 | 9770440 | Кронштейн | 2 |
| 10 | J271245 | Болт с шайбой | 16 |
| 10A | J901245 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 8116162 | Правый кронштейн | 1 |
| 13 | 8116163 | Левый кронштейн | 1 |
| 14 | J901245 | Болт | 8 |
| 15 | 4688816 | Шайба | 8 |
| 17 | 4656424 | Палец | 2 |
| 18 | A590139 | Плоская шайба | 2 |
| 19 | A768080 | Шплинт | 2 |
| 21 | 4623345 | Гидроцилиндр | 2 |
| 22 | 4623684 | Палец | 4 |
| 23 | A590130 | Плоская шайба | 4 |
| 24 | A765063 | Шплинт | 4 |
| 26 | 8108310 | Крышка | 1 |
| 27 | 8108311 | Крышка | 1 |
| 28 | J271230 | Болт с шайбой | 4 |
| 28A | J901230 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 9767365 | Кронштейн | 2 |
| 31 | J281230 | Болт с шайбой | 8 |
| 31A | J901230 | Болт | 1 |
| 31B | 4249324 | Шайба | 1 |
| 32 | 9767366 | Кронштейн | 2 |
| 33 | J921635 | Болт | 8 |
| 34 | J222016 | Шайба | 8 |
| 35 | 9768053 | Замок | 2 |
| 36 | 4385922 | Палец | 2 |
| 37 | A590139 | Плоская шайба | 2 |
| 38 | A768080 | Шплинт | 2 |
| 40 | 9766303 | Палец | 4 |
| 41 | 9700006 | Палец кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
