Гидроцилиндр — HITACHI SR2000G

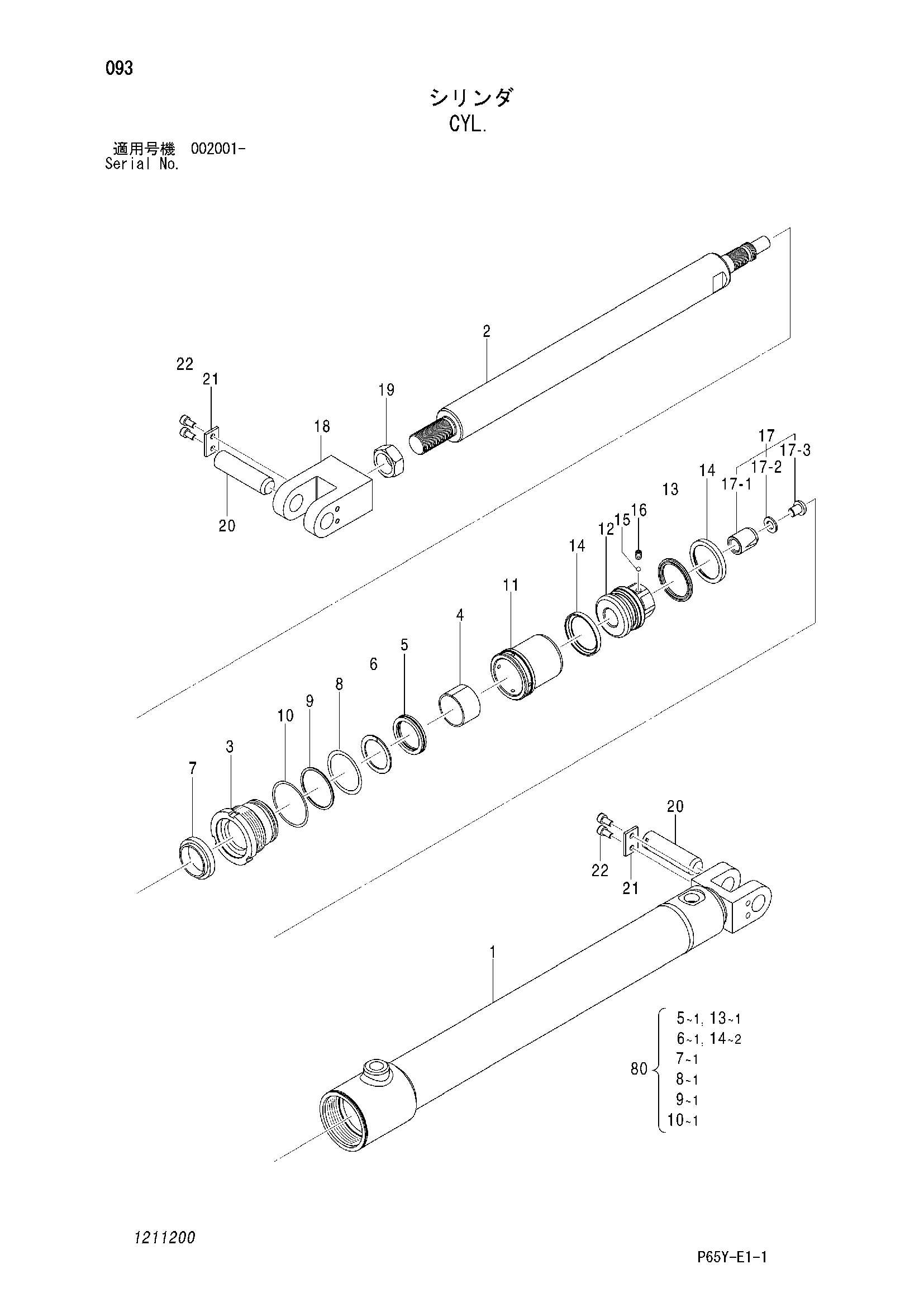

Заводская схема «Гидроцилиндр» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4476274 | Гидроцилиндр | 1 | |
| 1 | 1211201 | Труба гидроцилиндра в сборе | 1 |
| 2 | 1211202 | Шток | 1 |
| 3 | 1211203 | Головка гидроцилиндра | 1 |
| 4 | 1162404 | Втулка | 1 |
| 5 | 0832705 | U-образная манжета | 1 |
| 6 | 0417908 | Опорное кольцо | 1 |
| 7 | 0832706 | Грязесъёмное кольцо | 1 |
| 8 | 0430403 | Уплотнительное кольцо | 1 |
| 9 | 0430404 | Опорное кольцо | 1 |
| 10 | 0430406 | Уплотнительное кольцо | 1 |
| 11 | 1211204 | Проставка | 1 |
| 12 | 1211205 | Поршень | 1 |
| 13 | 0417907 | Уплотнение | 1 |
| 14 | 1211206 | Направляющее кольцо | 2 |
| 15 | 0429917 | Стальной шарик | 1 |
| 16 | 0429918 | Установочный винт | 1 |
| 17 | 1157905 | Амортизатор в сборе | 1 |
| 17-1 | 1157906 | Кольцо: амортизатор | 1 |
| 17-2 | 0430818 | Шайба | 1 |
| 17-3 | 0430819 | Болт | 1 |
| 18 | 1211207 | Головка шток | 1 |
| 19 | 1211208 | Гайка | 1 |
| 20 | 1211209 | Палец | 2 |
| 21 | 1211210 | Пластина | 2 |
| 22 | 1211211 | Болт с внутренним шестигранником | 4 |
| 23 | 1198813 | Пробка | 2 |
| 24 | 1211212 | Колпачок | 1 |
| 80 | 4708434 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
