Принадлежности трубопроводы (левый) — HITACHI SR2000G

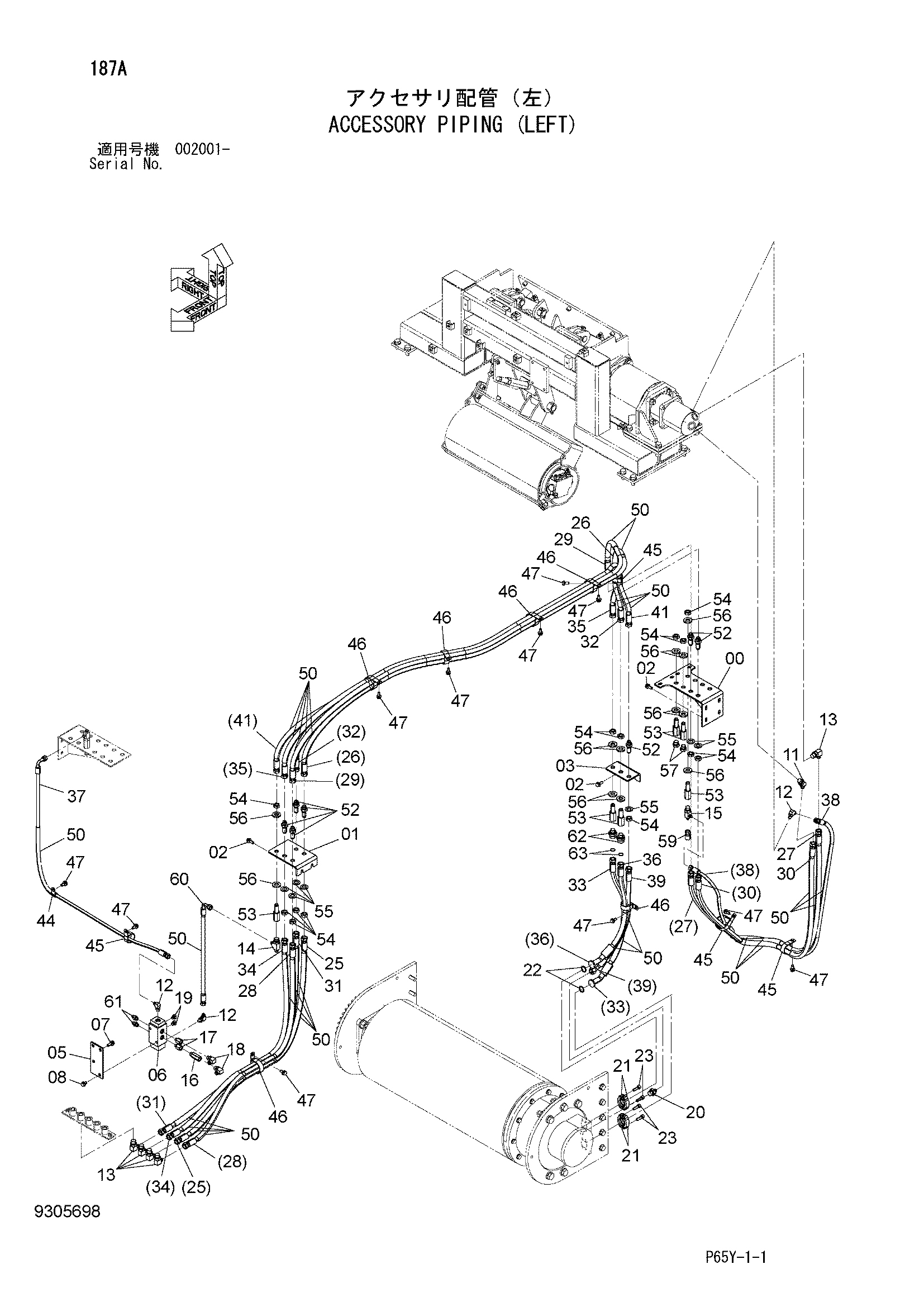

Заводская схема «Принадлежности трубопроводы (левый)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114108 | Кронштейн | 1 |
| 01 | 8114109 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 8 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 3115439 | Кронштейн | 1 |
| 05 | 4686101 | Пластина | 1 |
| 06 | 4417343 | Клапан селектор | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 11 | A852244 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852344 | Угловой штуцер | 5 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4303003 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852443 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4261357 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4400485 | Переходник | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852334 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4093624 | Пробка | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4459039 | Адаптер | 1 |
| 20A | 4475137 | Уплотнительное кольцо | 1 |
| 21 | 4506459 | Разъёмный фланец | 4 |
| 22 | 971489 | Уплотнительное кольцо | 2 |
| 23 | J781035 | Болт с внутренним шестигранником | 8 |
| 25 | 4305273 | Шланг | 1 |
| 26 | 4686216 | Шланг | 1 |
| 27 | 4438371 | Шланг | 1 |
| 28 | 4459054 | Шланг | 1 |
| 29 | 4438379 | Шланг | 1 |
| 30 | 4459047 | Шланг | 1 |
| 31 | 4347293 | Шланг | 1 |
| 32 | 4623125 | Шланг | 1 |
| 33 | 4696248 | Шланг | 1 |
| 34 | 4686218 | Шланг | 1 |
| 35 | 4305284 | Шланг | 1 |
| 36 | 4696209 | Шланг | 1 |
| 37 | 4676559 | Шланг | 1 |
| 38 | 4635230 | Шланг | 1 |
| 39 | 4640837 | Шланг | 1 |
| 41 | 4650819 | Шланг | 1 |
| 44 | 4190253 | Зажим | 1 |
| 45 | 4193848 | Зажим | 4 |
| 46 | 4193816 | Зажим | 6 |
| 47 | J271025 | Болт с шайбой | 11 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 4327293 | Защитный кожух | 5 |
| 50 | 4327294 | Защитный кожух | 30 |
| 52 | 4315207 | Адаптер | 7 |
| 53 | 4338192 | Адаптер | 6 |
| 54 | 4316589 | Гайка | 13 |
| 55 | A590120 | Плоская шайба | 7 |
| 56 | J222020 | Шайба | 12 |
| 57 | 4174541 | Пробка | 2 |
| 59 | 4223518 | Пробка унион | 1 |
| 60 | 4630941 | Шланг | 1 |
| 61 | A852123 | Адаптер | 2 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4197530 | Адаптер | 2 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
