Пол кабины (2) — HITACHI SR2000G

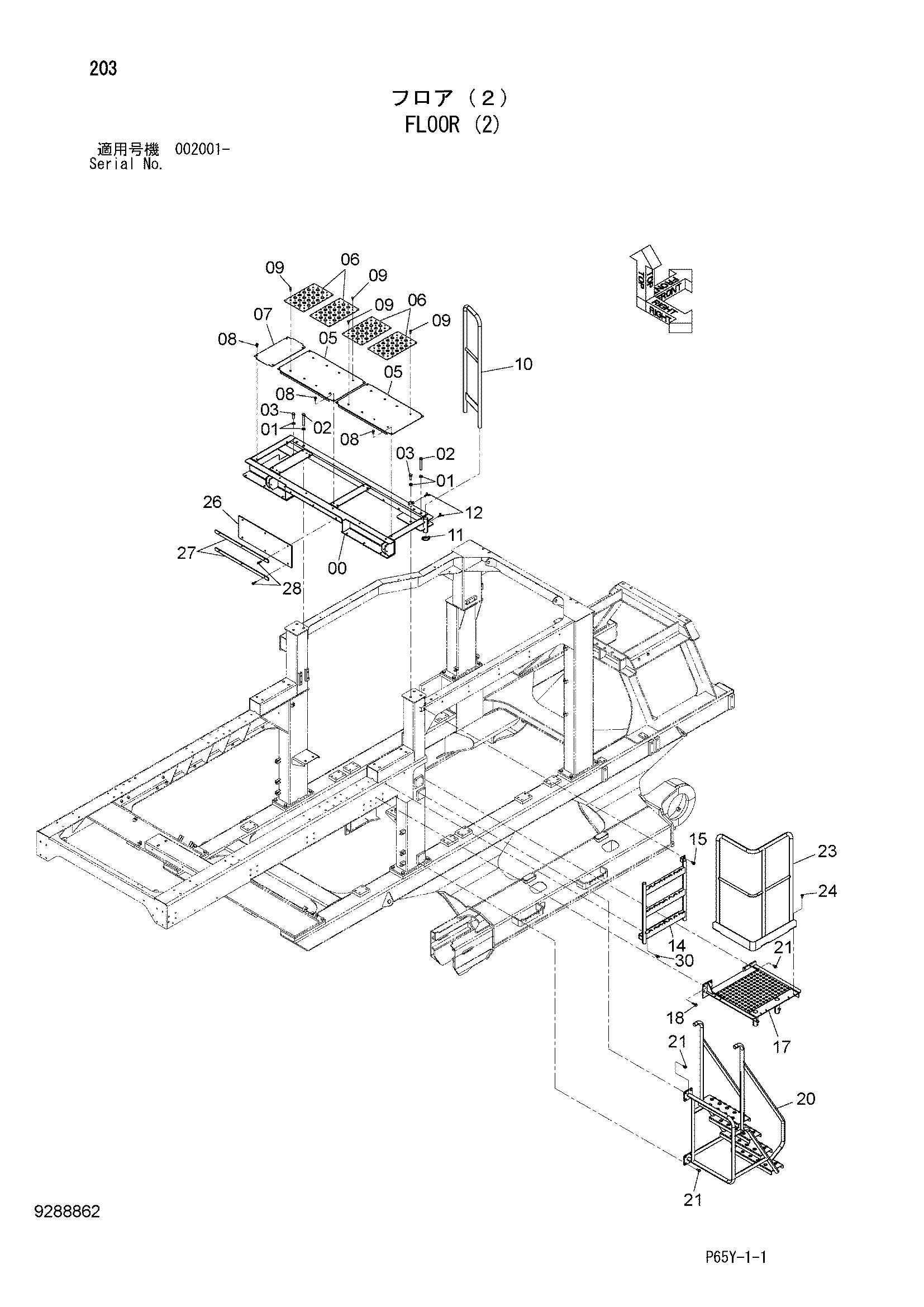

Заводская схема «Пол кабины (2)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026450 | Пол | 1 |
| 01 | J222016 | Шайба | 6 |
| 02 | J921604 | Болт | 4 |
| 03 | J921645 | Болт | 2 |
| 05 | 8113800 | Декк | 2 |
| 06 | 3092277 | Крышка | 4 |
| 07 | 4684899 | Крышка | 1 |
| 08 | J271030 | Болт с шайбой | 12 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J901025 | Болт | 16 |
| 10 | 8114042 | Поручень | 1 |
| 11 | 9700006 | Палец кольцо | 1 |
| 12 | M361025 | Болт винг | 2 |
| 14 | 7055021 | Лестница | 1 |
| 15 | J271230 | Болт с шайбой | 1 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 7056476 | Пол | 1 |
| 18 | J271245 | Болт с шайбой | 4 |
| 18A | J901245 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 7057252 | Ступень | 1 |
| 21 | J271230 | Болт с шайбой | 12 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 7055028 | Поручень | 1 |
| 24 | J271030 | Болт с шайбой | 6 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4624754 | Резиновая прокладка | 1 |
| 27 | 4624804 | Пластина | 2 |
| 28 | J271040 | Болт с шайбой | 6 |
| 28A | J901040 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | J271235 | Болт с шайбой | 2 |
| 30A | J901235 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
