Топливные трубопроводы (2) — HITACHI SR2000G

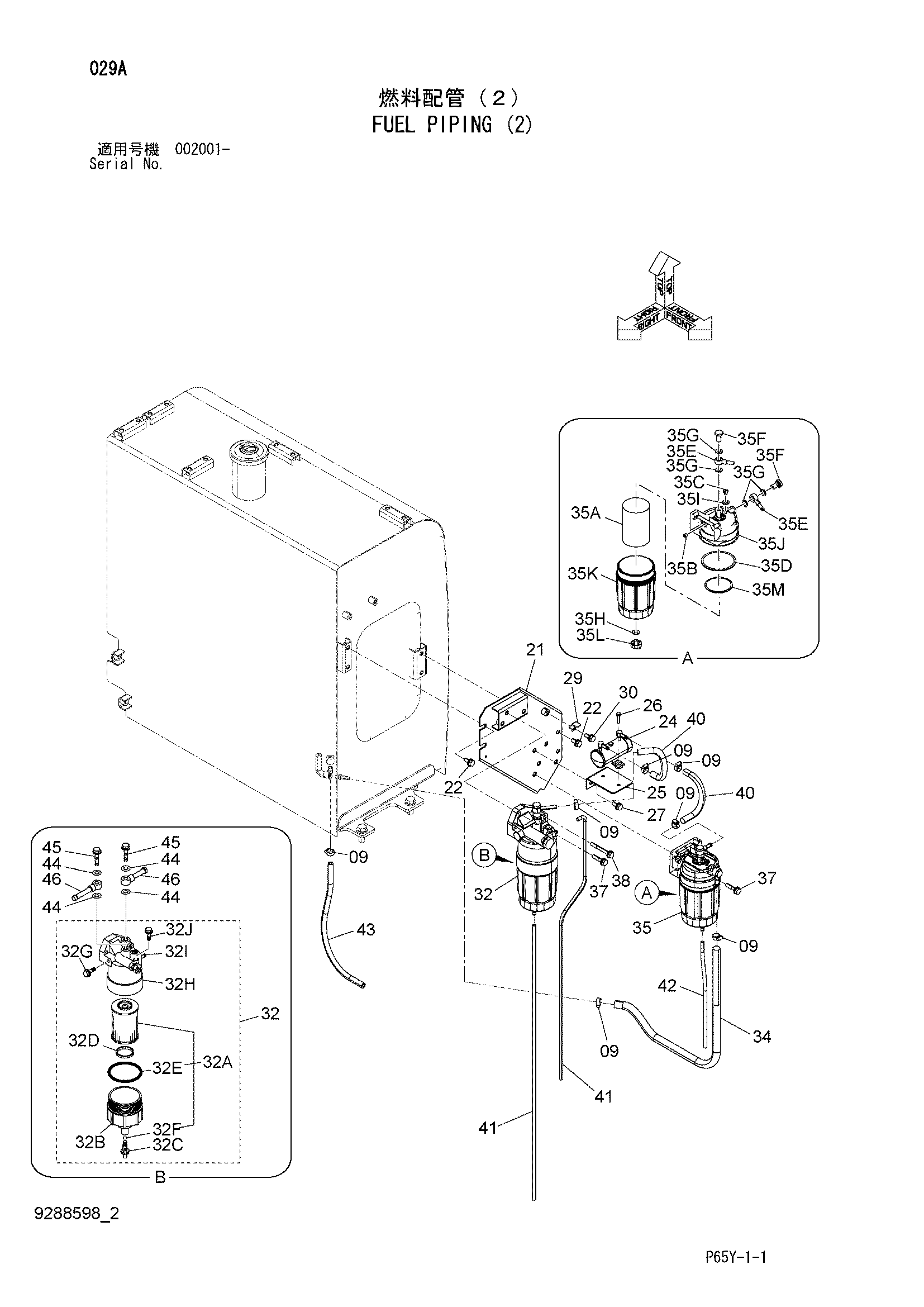

Заводская схема «Топливные трубопроводы (2)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4514700 | Зажим шланг | 7 |
| 21 | 8110918 | Кронштейн | 1 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4645227 | Насос | 1 |
| 24A | 4658052 | Прокладка | 1 |
| 24B | 4658053 | Сетчатый фильтр | 1 |
| 25 | 8100676 | Кронштейн | 1 |
| 26 | J260630 | Болт с шайбой | 2 |
| 26A | J900630 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4381930 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 1 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4687687 | Топливный фильтр | 1 |
| 32A | 4679981 | Топливный фильтр | 1 |
| 32B | 4698360 | Корпус фильтр | 1 |
| 32C | 4698359 | Пробка дренажный | 1 |
| 32D | 4687659 | Кольцо | 1 |
| 32E | 4687660 | Уплотнительное кольцо | 1 |
| 32F | 4698361 | Гасккет | 1 |
| 32G | 4687947 | Пробка | 1 |
| 32H | 4698357 | Головка | 1 |
| 32I | 4687688 | Сенсер прес. | 1 |
| 32J | 4687946 | Пробка | 1 |
| 34 | 9270863 | Топливный шланг | 1 |
| 34A | 4610630 | Трубка | 1 |
| 34B | 4388236 | Топливный шланг | 1 |
| 35 | 4679980 | Топливный фильтр | 1 |
| 35A | 4676385 | Топливный фильтр | 1 |
| 35B | 4653188 | Пробка | 1 |
| 35C | 4653191 | Пробка воздушный | 1 |
| 35D | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 35E | 4326742 | Трубка топливный | 2 |
| 35F | 4326740 | Болт | 2 |
| 35G | 4326741 | Прокладка (для проушина болт) | 4 |
| 35H | 4653194 | Прокладка (для дренажный) | 1 |
| 35I | 4653192 | Прокладка | 1 |
| 35J | 4653187 | Головка | 1 |
| 35K | 4653189 | Корпус фильтр (клеар) | 1 |
| 35L | 4653193 | Пробка дренажный | 1 |
| 35M | 4653190 | Кольцо | 1 |
| 37 | J271045 | Болт с шайбой | 4 |
| 37A | J901045 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | J271080 | Болт с шайбой | 1 |
| 38A | J901080 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4649521 | Топливный шланг | 2 |
| 41 | 4655884 | Виниловый шланг | 2 |
| 42 | 4681999 | Виниловый шланг | 1 |
| 43 | 4388236 | Топливный шланг | 1 |
| 44 | 4634979 | Манжета (M16) | 4 |
| 45 | 4634716 | Болт проушина (M16) | 2 |
| 46 | 4634911 | Трубка топливный | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
