Каталог запчастей HITACHI
Гидроцилиндр. елеватинг — HITACHI SR2000G

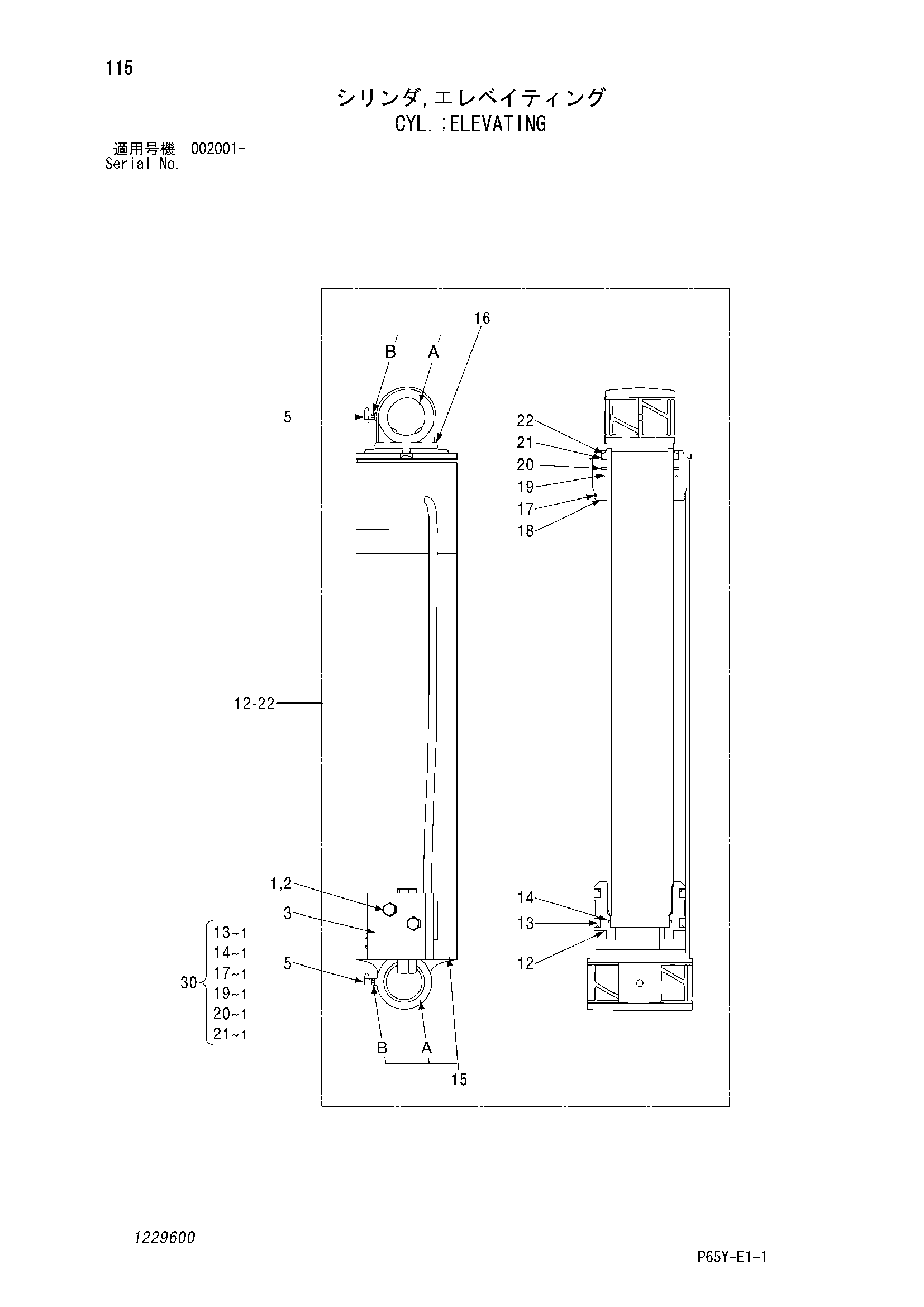

Заводская схема «Гидроцилиндр. елеватинг» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4709868 | Гидроцилиндр. елеватинг | 1 | |
| 1 | 1229601 | Болт | 2 |
| 2 | A590910 | Пружинная шайба | 2 |
| 3 | 4709869 | Клапан коунтербаланке | 1 |
| 5 | 1229513 | Колпачок | 2 |
| 12-22 | 1229603 | Гидроцилиндр | 1 |
| 12 | 1229605 | Поршень | 1 |
| 13 | 1229606 | Подшипник. плане | 1 |
| 14 | 1229607 | Уплотнительное кольцо | 1 |
| 15 | 1229608 | Гидроцилиндр | 1 |
| 15A | 1229604 | Подшипник. плане | 2 |
| 15B | 1229614 | Штуцер греесе | 1 |
| 16 | 1229609 | Шток | 1 |
| 16A | 1229604 | Подшипник. плане | 2 |
| 16B | 1229614 | Штуцер греесе | 1 |
| 17 | 1229610 | Уплотнительное кольцо | 1 |
| 18 | 1229611 | Крышка | 1 |
| 19 | 1229612 | Манжета | 1 |
| 20 | 1229613 | Кольцо баккуп | 1 |
| 21 | 0955508 | Пылезащитное уплотнение | 1 |
| 22 | 0955521 | Стопорное кольцо | 1 |
| 30 | 1229615 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
