Обратные трубопроводы (1) — HITACHI SR2000G

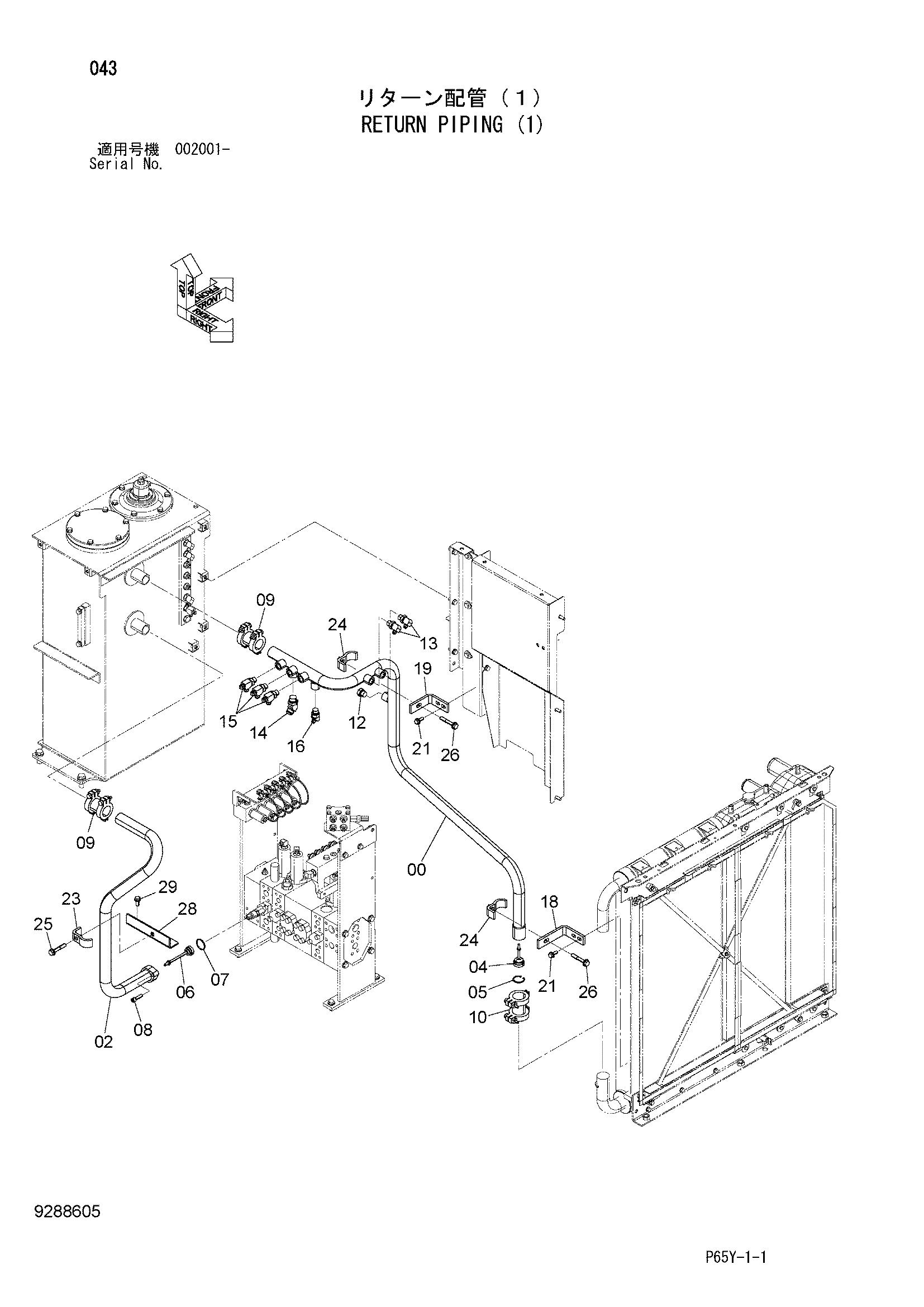

Заводская схема «Обратные трубопроводы (1)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113635 | Обратная трубка | 1 |
| 02 | 8113636 | Обратная трубка | 1 |
| 04 | 4276584 | Клапан | 1 |
| 05 | 991718 | Стопорное кольцо | 1 |
| 06 | 4272164 | Клапан | 1 |
| 07 | A811040 | Уплотнительное кольцо | 1 |
| 08 | J781040 | Болт с внутренним шестигранником | 2 |
| 09 | 4069801 | Муфта | 2 |
| 09A | 4196259 | Уплотнение кольцо | 2 |
| 10 | 4067834 | Муфта | 1 |
| 10A | 4196260 | Уплотнение кольцо | 2 |
| 12 | A885004 | Пробка | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852343 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852266 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852444 | Тройник | 3 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852243 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4689574 | Кронштейн | 1 |
| 19 | 4684421 | Кронштейн | 1 |
| 21 | J271030 | Болт с шайбой | 4 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4053698 | Хомут трубки | 1 |
| 24 | 9757273 | Хомут трубки | 2 |
| 25 | J271270 | Болт с шайбой | 1 |
| 25A | J901270 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271275 | Болт с шайбой | 2 |
| 26A | J901275 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 8116975 | Кронштейн | 1 |
| 29 | J271030 | Болт с шайбой | 2 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
