Кран трубопроводы (верхняя платформа) — HITACHI SR2000G

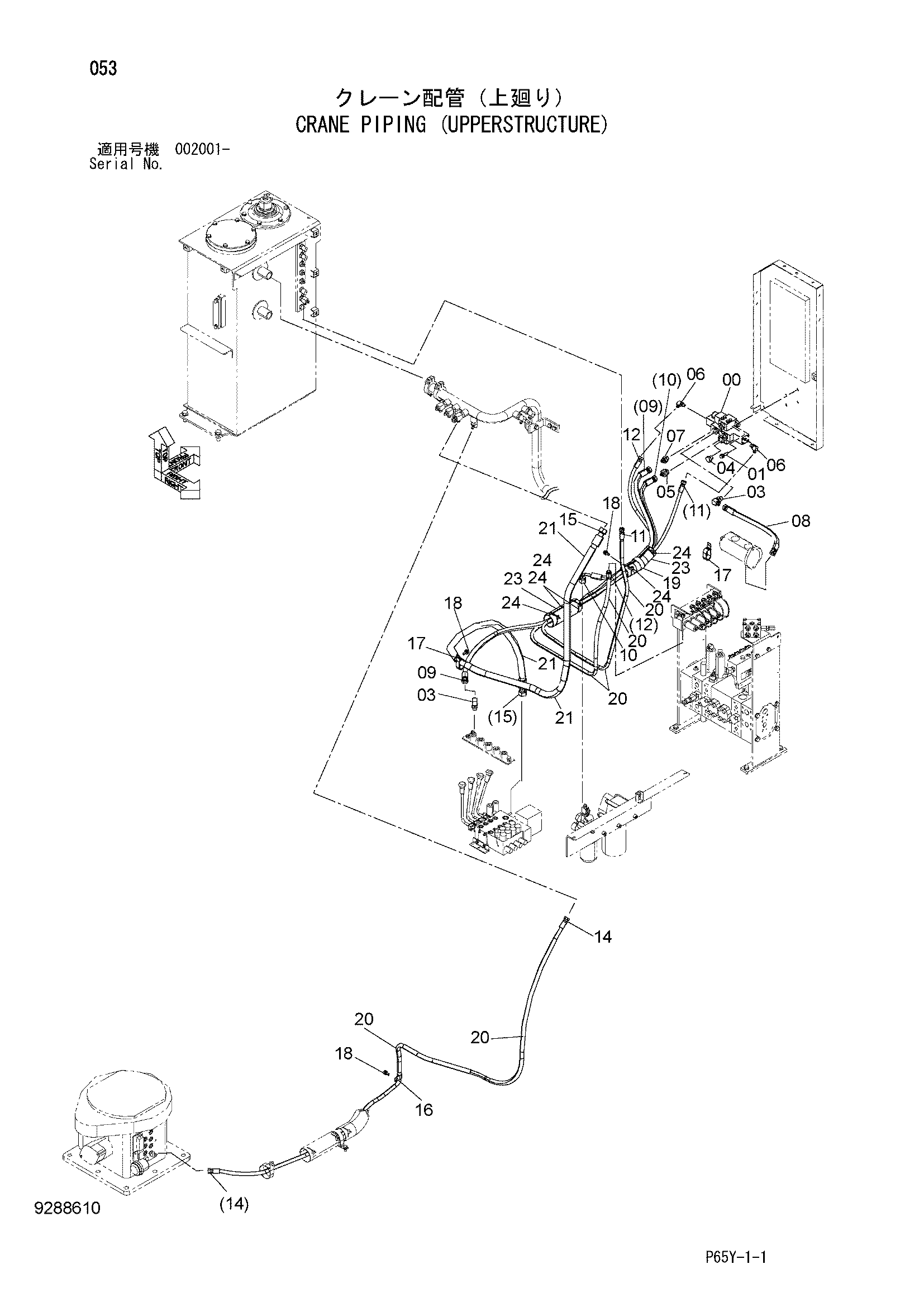

Заводская схема «Кран трубопроводы (верхняя платформа)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4297173 | Гидрораспределитель | 1 |
| 01 | J271040 | Болт с шайбой | 3 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852344 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A885004 | Пробка | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4279302 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852144 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4305255 | Шланг | 1 |
| 09 | 4438375 | Шланг | 1 |
| 10 | 4389394 | Шланг | 1 |
| 11 | 4631095 | Шланг | 1 |
| 12 | 4613189 | Шланг | 1 |
| 14 | 4665142 | Шланг | 1 |
| 15 | 4702359 | Шланг | 1 |
| 16 | 4190273 | Зажим | 1 |
| 17 | 4411911 | Зажим | 1 |
| 18 | J271025 | Болт с шайбой | 3 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4193816 | Зажим | 1 |
| 20 | 4327293 | Защитный кожух | 6 |
| 21 | 4327294 | Защитный кожух | 6 |
| 23 | 4461012 | Резиновая втулка | 2 |
| 24 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
