Кран трубопроводы (микскер блок) — HITACHI SR2000G

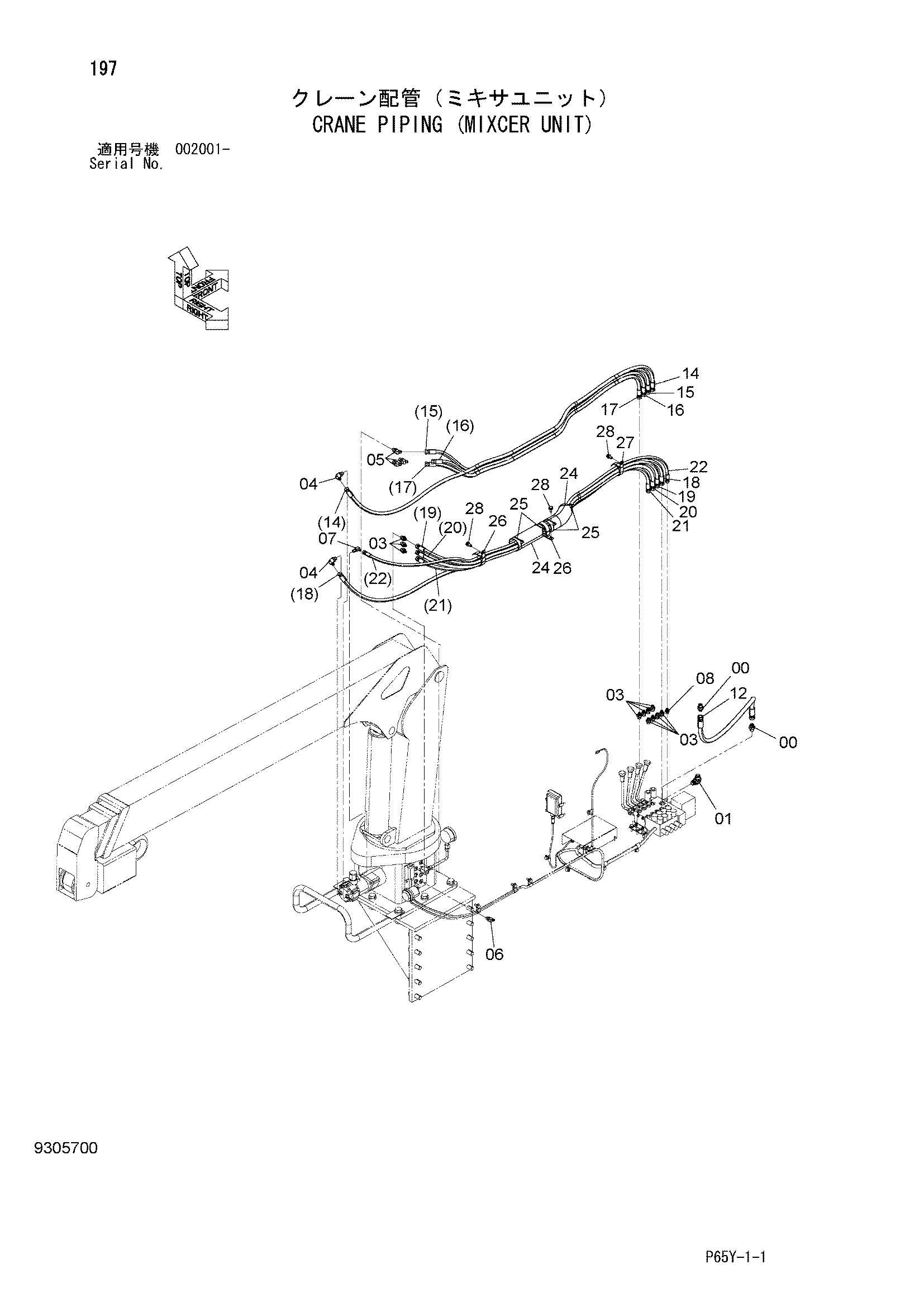

Заводская схема «Кран трубопроводы (микскер блок)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4190246 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 11 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852233 | Угловой штуцер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852223 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4305263 | Шланг | 1 |
| 14 | 4433678 | Шланг | 1 |
| 15 | 4438365 | Шланг | 1 |
| 16 | 4629987 | Шланг | 1 |
| 17 | 4433106 | Шланг | 1 |
| 18 | 4434001 | Шланг | 1 |
| 19 | 4305239 | Шланг | 1 |
| 20 | 4674282 | Шланг | 1 |
| 21 | 4603368 | Шланг | 1 |
| 22 | 4380459 | Шланг | 1 |
| 24 | 4461012 | Резиновая втулка | 2 |
| 25 | 4055312 | Ленточный зажим | 4 |
| 26 | 4204136 | Зажим | 2 |
| 27 | 4204135 | Зажим | 1 |
| 28 | J271025 | Болт с шайбой | 3 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
