Обратные трубопроводы (2) — HITACHI SR2000G

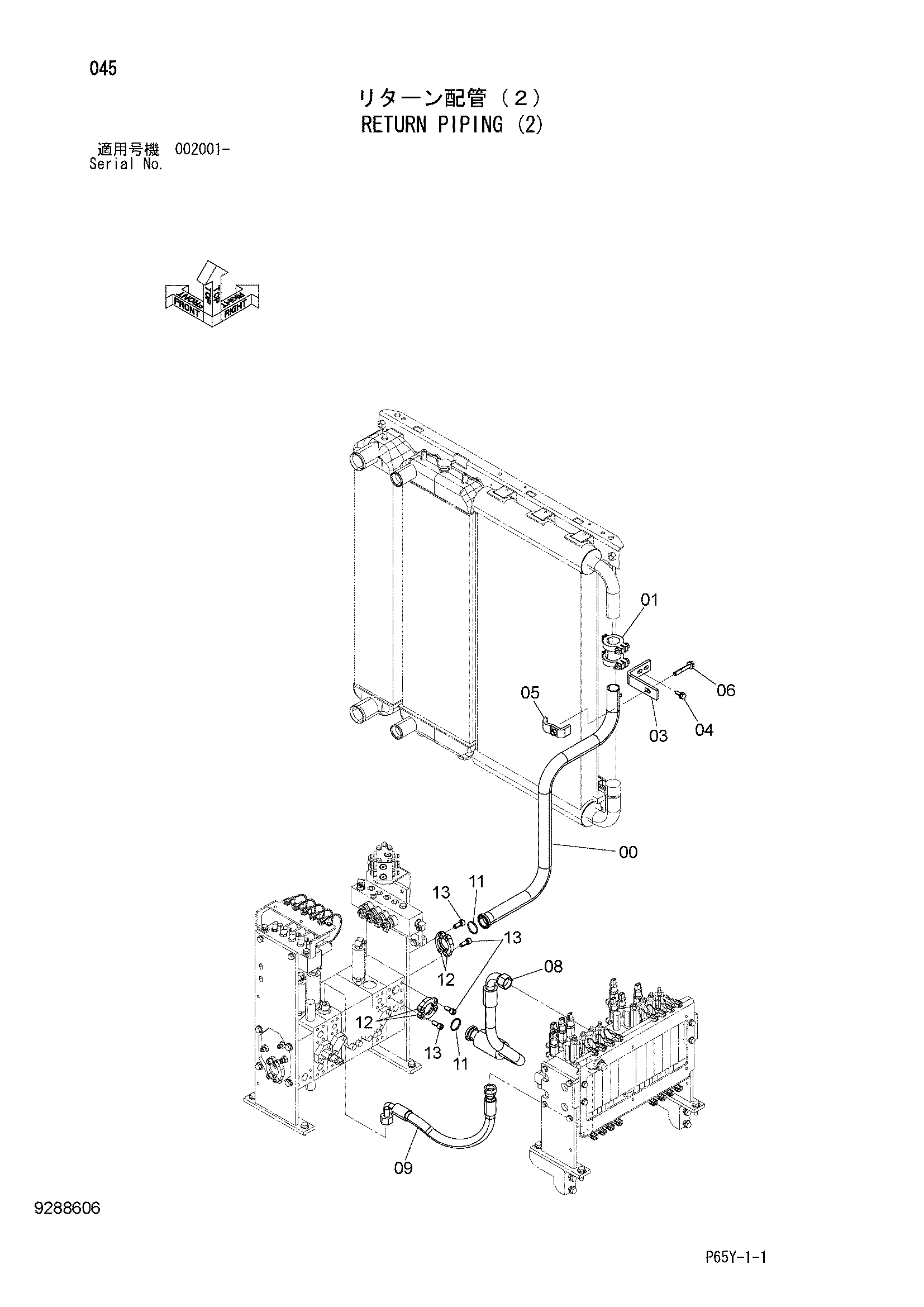

Заводская схема «Обратные трубопроводы (2)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113650 | Трубка | 1 |
| 01 | 4069801 | Муфта | 1 |
| 01A | 4196259 | Уплотнение кольцо | 2 |
| 03 | 4689574 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 9757273 | Хомут трубки | 1 |
| 06 | J271275 | Болт с шайбой | 1 |
| 06A | J901275 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4656674 | Шланг | 1 |
| 09 | 4461498 | Шланг | 1 |
| 11 | 4508805 | Уплотнительное кольцо | 2 |
| 12 | 4154614 | Разъёмный фланец | 4 |
| 13 | J781230 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
