Рама (конвейер) — HITACHI SR2000G

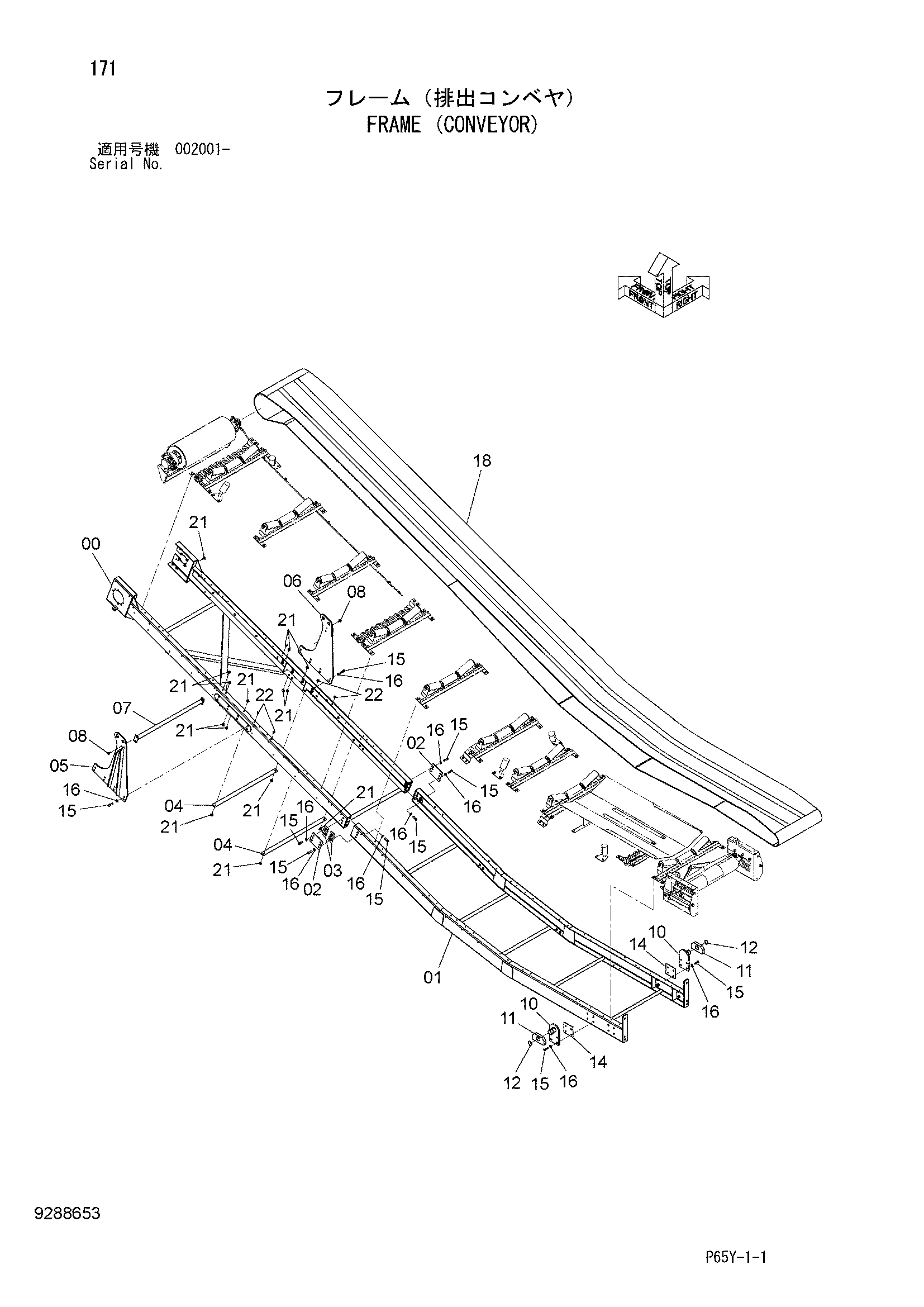

Заводская схема «Рама (конвейер)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026154 | Рама | 1 |
| 01 | 6026155 | Рама | 1 |
| 02 | 4682697 | Пластина | 2 |
| 03 | 4682874 | Регулировочная шайба 0.5mm | 10 |
| 04 | 4641632 | Кронштейн | 2 |
| 05 | 8112991 | Кронштейн | 1 |
| 06 | 8112992 | Кронштейн | 1 |
| 07 | 9769317 | Опора | 1 |
| 08 | J281040 | Болт с шайбой | 4 |
| 08A | J901040 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 8112990 | Кронштейн | 2 |
| 11 | 4682792 | Сиденье | 2 |
| 12 | 960323 | Стопорное кольцо | 2 |
| 14 | 4699048 | Регулировочная шайба 3.2mm | 2 |
| 15 | J921650 | Болт | 42 |
| 16 | J222016 | Шайба | 42 |
| 18 | 4683789 | Ремень | 1 |
| 21 | J281030 | Болт с шайбой | 16 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | J271230 | Болт с шайбой | 4 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
