Соил бункер — HITACHI SR2000G

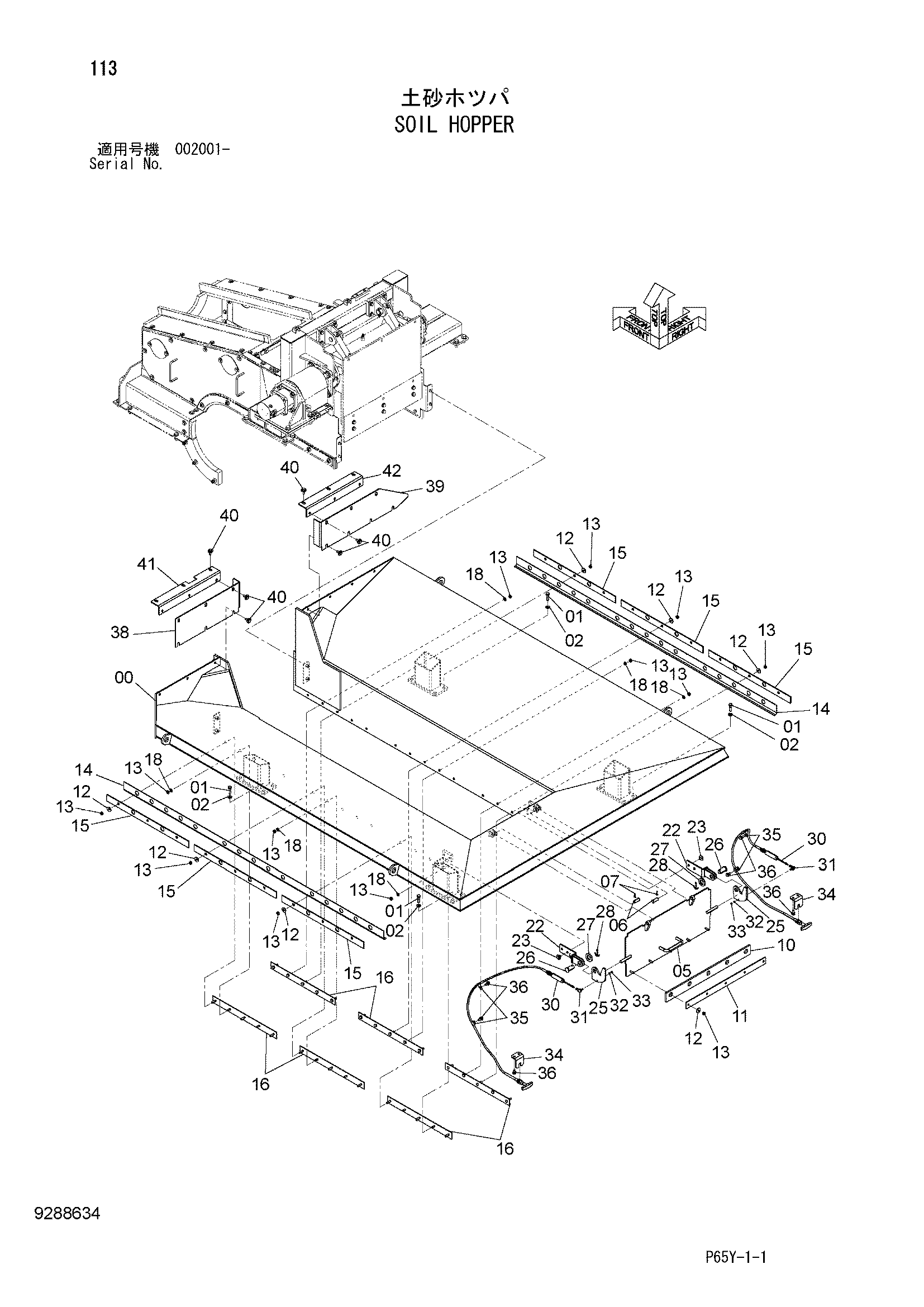

Заводская схема «Соил бункер» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5012517	Бункер	1
01	J921245	Болт	16
02	J222012	Шайба	16
05	8113034	Гате	1
06	A741640	Палец	2
07	A764025	Шплинт	2
10	4488284	Резиновая прокладка	1
11	4476204	Пластина	1
12	J217083	Шайба	23
13	J950010	Гайка	35
14	4701622	Резиновая прокладка	2
15	4701621	Пластина	6
16	9770810	Кронштейн	6
18	A590110	Плоская шайба	12
22	8113036	Кронштейн	2
23	J281020	Болт с шайбой	4
23A	J901020	Болт	1
23B	4486055	Шайба	1
25	4697521	Замок	2
26	440462	Палец	2
27	J222027	Шайба	2
28	A766050	Шплинт	2
30	4682878	Трос управления	2
31	4056017	Шарнир	2
32	A590106	Плоская шайба	2
33	M500605	Гайка	2
34	4686260	Кронштейн	2
35	4190261	Зажим	4
36	J271025	Болт с шайбой	8
36A	J901025	Болт	1
36B	J222010	Шайба	1
38	4701639	Крышка	1
39	4701640	Крышка	1
40	J281030	Болт с шайбой	19
40A	J901030	Болт	1
40B	4486055	Шайба	1
41	9771150	Левый кронштейн	1
42	9771151	Правый кронштейн	1

Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
