Гидролинии хода (верхняя платформа) — HITACHI SR2000G

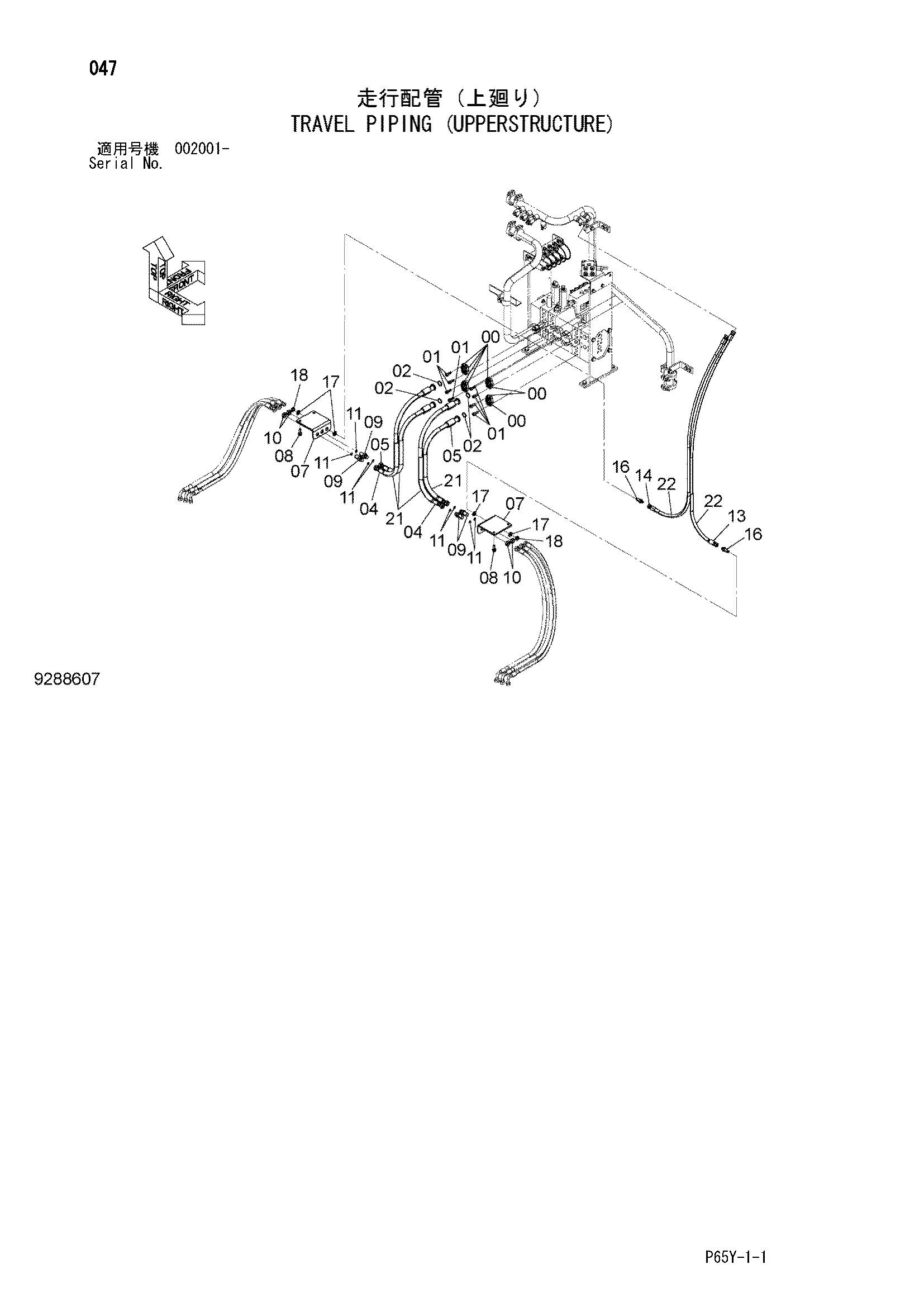

Заводская схема «Гидролинии хода (верхняя платформа)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | J781030 | Болт с внутренним шестигранником | 16 |
| 02 | 971489 | Уплотнительное кольцо | 4 |
| 04 | 4699040 | Шланг | 2 |
| 05 | 4699043 | Шланг | 2 |
| 07 | 4699146 | Пластина | 2 |
| 08 | J271035 | Болт с шайбой | 4 |
| 08A | J901035 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4217505 | Адаптер | 4 |
| 10 | 4217504 | Гайка | 4 |
| 11 | 4138938 | Уплотнительное кольцо | 8 |
| 13 | 4286502 | Шланг | 1 |
| 14 | 4696409 | Шланг | 1 |
| 16 | 4202532 | Адаптер | 2 |
| 17 | A590114 | Плоская шайба | 4 |
| 18 | 4202531 | Гайка | 2 |
| 21 | 4327294 | Защитный кожух | 4 |
| 22 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
