Крышка (конвейер) — HITACHI SR2000G

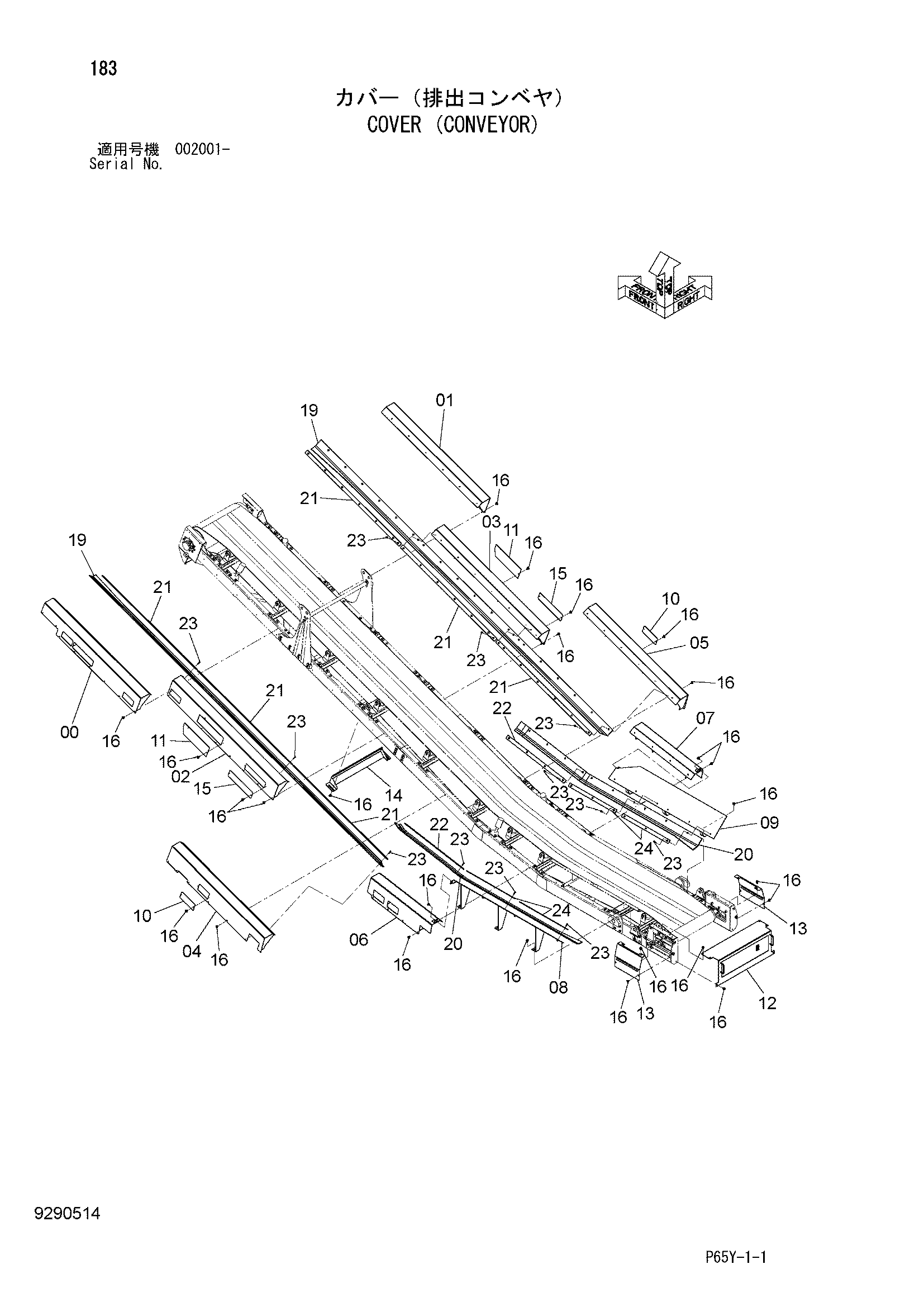

Заводская схема «Крышка (конвейер)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056699 | Скирт | 1 |
| 01 | 7056700 | Скирт | 1 |
| 02 | 7056701 | Скирт | 1 |
| 03 | 7056702 | Скирт | 1 |
| 04 | 7056703 | Скирт | 1 |
| 05 | 7056704 | Скирт | 1 |
| 06 | 7056705 | Скирт | 1 |
| 07 | 7056706 | Скирт | 1 |
| 08 | 7056707 | Скирт | 1 |
| 09 | 7056708 | Скирт | 1 |
| 10 | 4641183 | Пластина | 2 |
| 11 | 4702041 | Пластина | 2 |
| 12 | 7056709 | Крышка | 1 |
| 13 | 3113212 | Крышка | 2 |
| 14 | 8112993 | Крышка | 1 |
| 15 | 4691178 | Пластина | 2 |
| 16 | J281030 | Болт с шайбой | 88 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 19 | 3113230 | Резиновая прокладка | 2 |
| 20 | 3116616 | Резиновая прокладка | 2 |
| 21 | 4682793 | Штанга плоский | 6 |
| 22 | 4682794 | Штанга плоский | 2 |
| 23 | 4432554 | Болт флусх | 62 |
| 24 | 4698864 | Штанга плоский | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
