Управление короб опора — HITACHI SR2000G

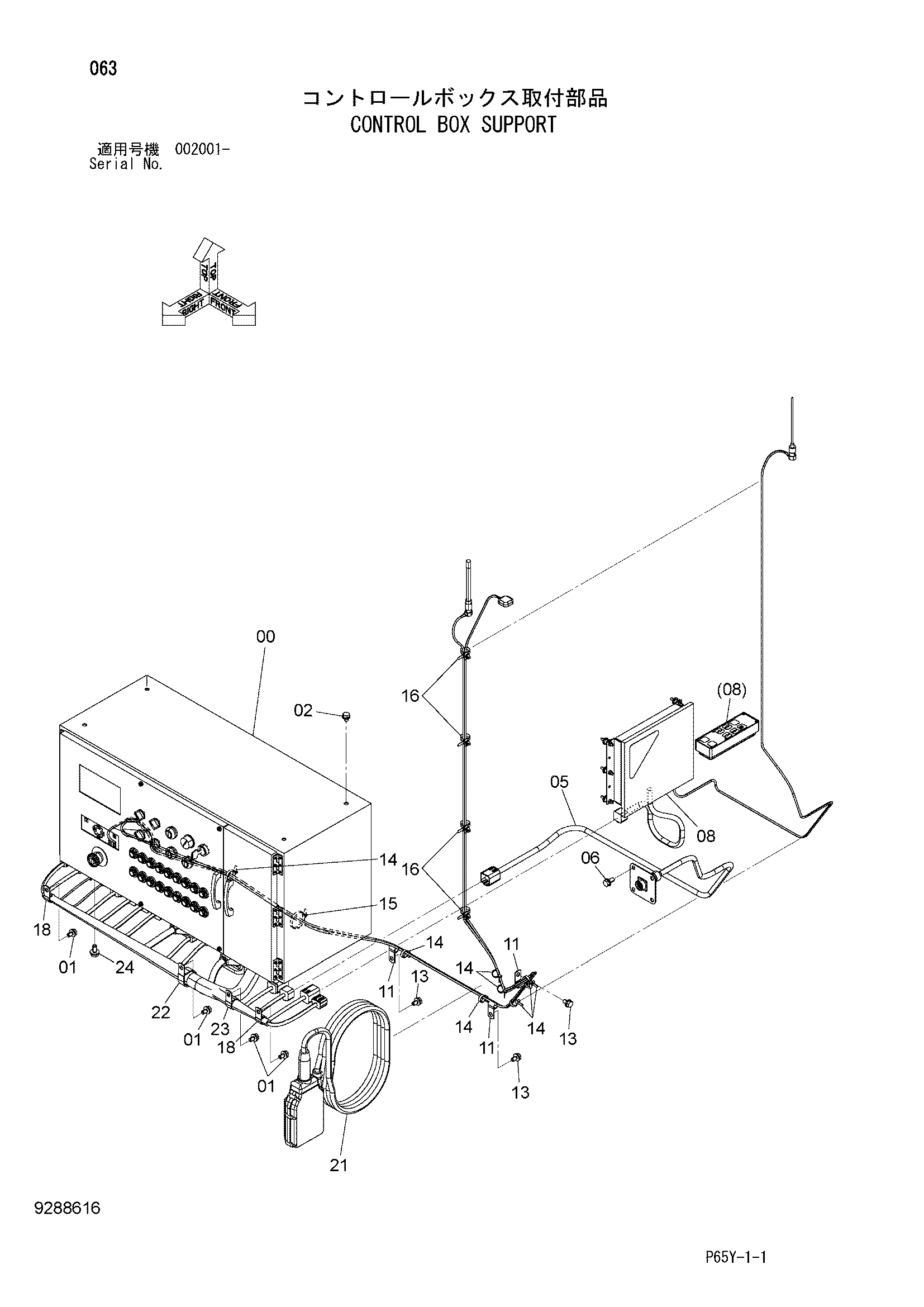

Заводская схема «Управление короб опора» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9286957 | Короб управление | 1 |
| 01 | J271020 | Болт с шайбой | 4 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271016 | Болт с шайбой | 4 |
| 02A | J901016 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | 2056295 | Жгут проводов | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 9291345 | Ремоте-контрол | 1 |
| 11 | 4190275 | Зажим | 3 |
| 13 | J271020 | Болт с шайбой | 3 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4055311 | Ленточный зажим | 8 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 16 | 4254600 | Зажим | 4 |
| 18 | 4190273 | Зажим | 2 |
| 21 | 4695479 | Ремоте-контрол | 1 |
| 22 | 4193848 | Зажим | 1 |
| 23 | 4192035 | Зажим | 1 |
| 24 | J271225 | Болт с шайбой | 4 |
| 24A | J901225 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
