Принадлежности трубопроводы (правый)(2) — HITACHI SR2000G

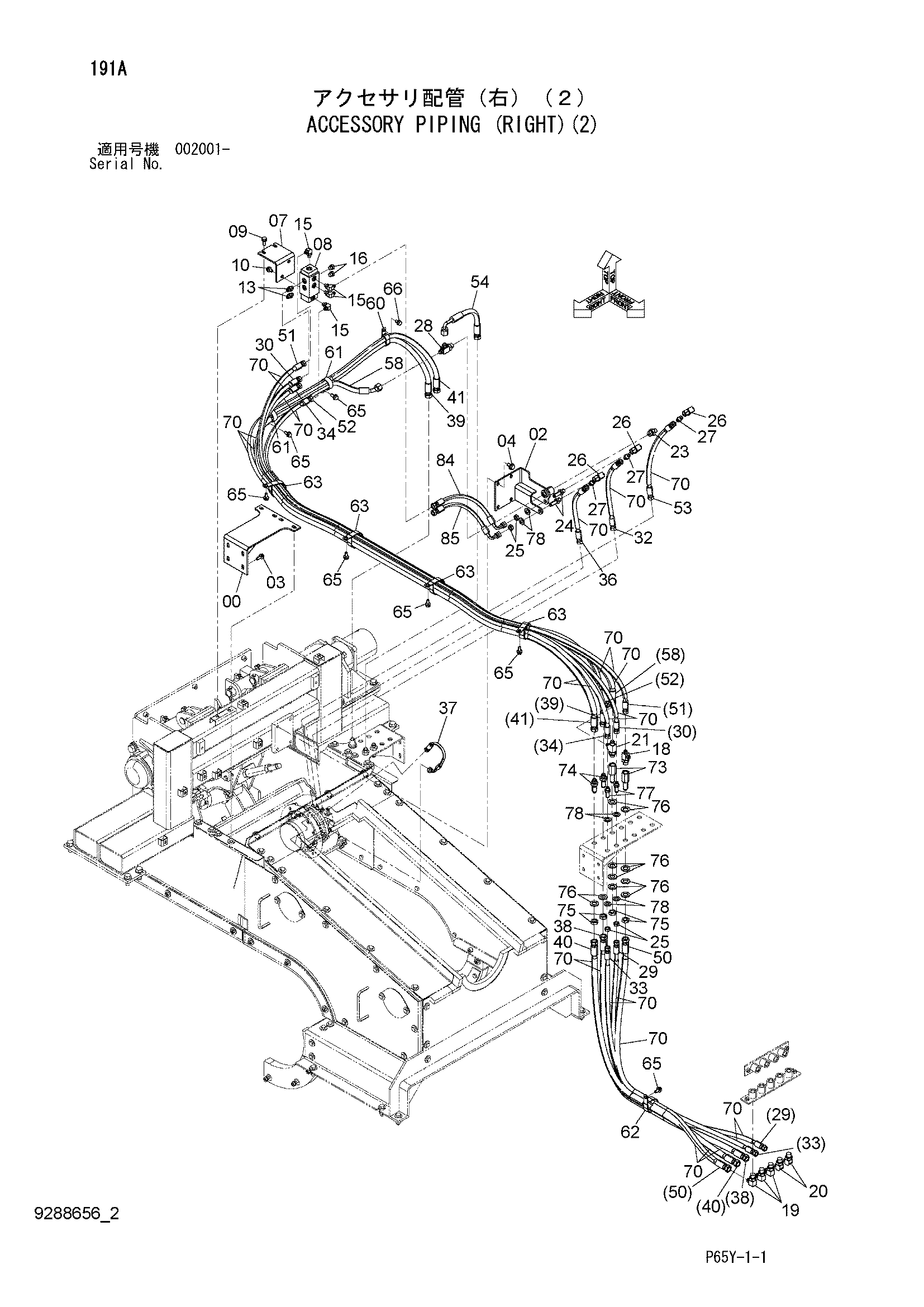

Заводская схема «Принадлежности трубопроводы (правый)(2)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114132 | Кронштейн | 1 |
| 02 | 8114134 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271225 | Болт с шайбой | 4 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 07 | 4686203 | Кронштейн | 1 |
| 08 | 4417343 | Клапан селектор | 1 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | A852123 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852323 | Угловой штуцер | 4 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4093624 | Пробка | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852443 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A852344 | Угловой штуцер | 3 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852343 | Угловой штуцер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4303003 | Тройник | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4142256 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4361209 | Адаптер | 2 |
| 25 | 4202531 | Гайка | 4 |
| 26 | 4268167 | Соединение свивел | 3 |
| 27 | 4215650 | Адаптер | 3 |
| 28 | A852444 | Тройник | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4655598 | Шланг | 1 |
| 30 | 4686240 | Шланг | 1 |
| 32 | 4686242 | Шланг | 1 |
| 33 | 4686243 | Шланг | 1 |
| 34 | 4686244 | Шланг | 1 |
| 36 | 4686246 | Шланг | 1 |
| 37 | 4686247 | Шланг | 1 |
| 38 | 4438371 | Шланг | 1 |
| 39 | 4686248 | Шланг | 1 |
| 40 | 4686249 | Шланг | 1 |
| 41 | 4686250 | Шланг | 1 |
| 50 | 4347293 | Шланг | 1 |
| 51 | 4241377 | Шланг | 1 |
| 52 | 4686257 | Шланг | 1 |
| 53 | 4657600 | Шланг | 1 |
| 54 | 4456711 | Шланг | 1 |
| 58 | 4691476 | Шланг | 1 |
| 60 | 4190266 | Зажим | 1 |
| 61 | 4193848 | Зажим | 2 |
| 62 | 4193816 | Зажим | 1 |
| 63 | 4204135 | Зажим | 4 |
| 65 | J271025 | Болт с шайбой | 7 |
| 65A | J901025 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | J271020 | Болт с шайбой | 1 |
| 66A | J901020 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 69 | 4327293 | Защитный кожух | 15 |
| 70 | 4327294 | Защитный кожух | 12 |
| 73 | 4338192 | Адаптер | 2 |
| 74 | 4315207 | Адаптер | 2 |
| 75 | 4316589 | Гайка | 4 |
| 76 | A590120 | Плоская шайба | 10 |
| 77 | 4202532 | Адаптер | 2 |
| 78 | A590116 | Плоская шайба | 6 |
| 84 | 4315334 | Шланг | 1 |
| 85 | 4620883 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
