Привод блок — HITACHI SR2000G

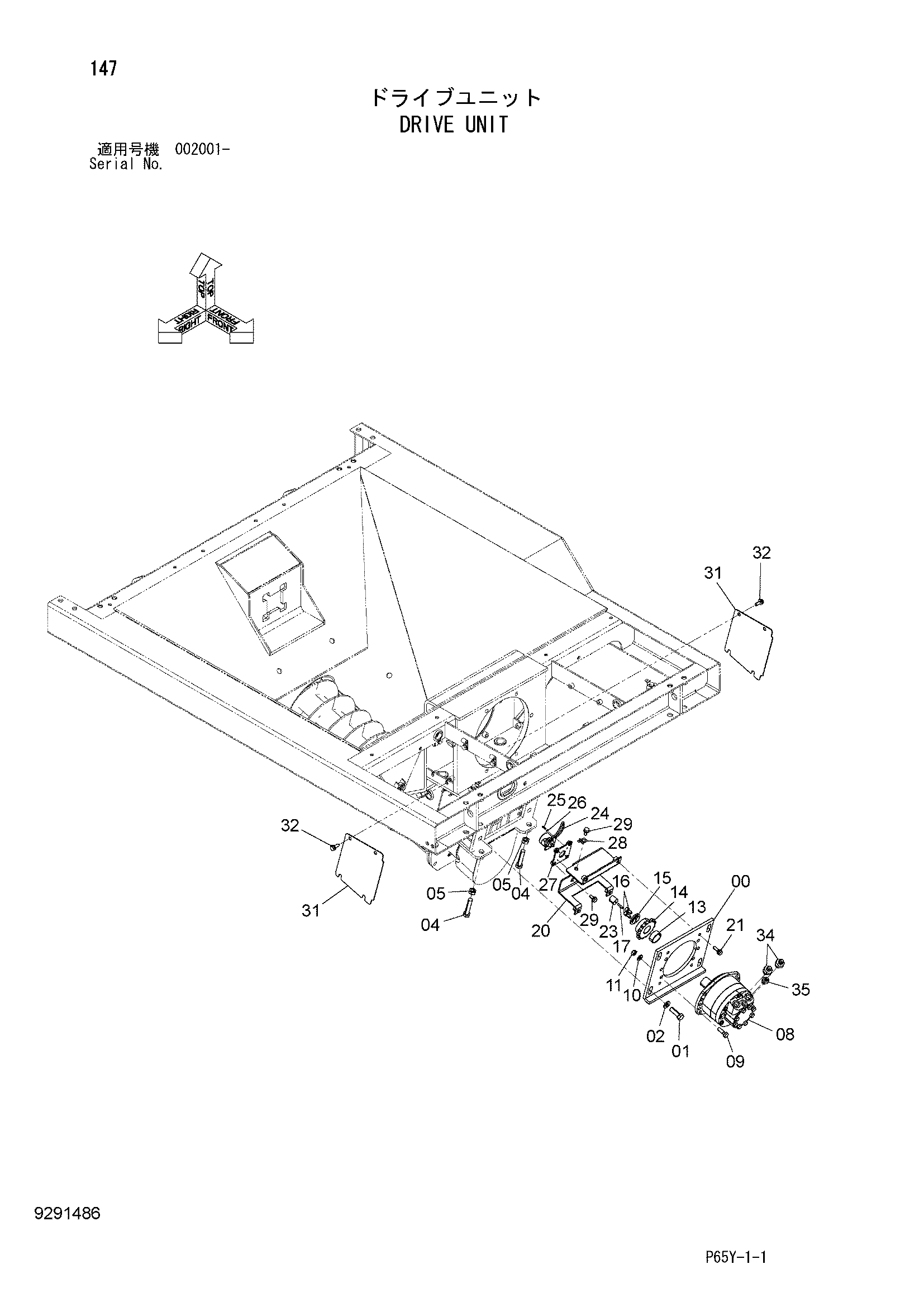

Заводская схема «Привод блок» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760358 | Базовый гидромотор | 1 |
| 01 | J921650 | Болт | 4 |
| 02 | J222016 | Шайба | 4 |
| 04 | M261680 | Болт | 2 |
| 05 | J950016 | Гайка | 2 |
| 08 | 4475044 | Гидромотор | 1 |
| 09 | J901240 | Болт | 6 |
| 10 | J222012 | Шайба | 6 |
| 11 | J950012 | Гайка | 6 |
| 13 | 4475054 | Втулка | 1 |
| 14 | 4684751 | Звёздочка цепь | 1 |
| 15 | 4684314 | Фиксатор | 1 |
| 16 | J781020 | Болт с внутренним шестигранником | 2 |
| 17 | 4633152 | Винт | 1 |
| 20 | 8113578 | Крышка | 1 |
| 21 | J271035 | Болт с шайбой | 4 |
| 21A | J901035 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4475924 | Муфта | 1 |
| 24 | 4683697 | Енкодер | 1 |
| 25 | M430416 | Винт | 4 |
| 26 | A590104 | Плоская шайба | 4 |
| 27 | 9760568 | Фланец | 1 |
| 28 | 4282175 | Кронштейн | 1 |
| 29 | J271025 | Болт с шайбой | 5 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4697830 | Крышка | 2 |
| 32 | J271030 | Болт с шайбой | 8 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 4475055 | Адаптер | 2 |
| 34A | 4475137 | Уплотнительное кольцо | 1 |
| 35 | 4475056 | Адаптер | 1 |
| 35A | 4461521 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
