Трубопроводы верхний — HITACHI SR2000G

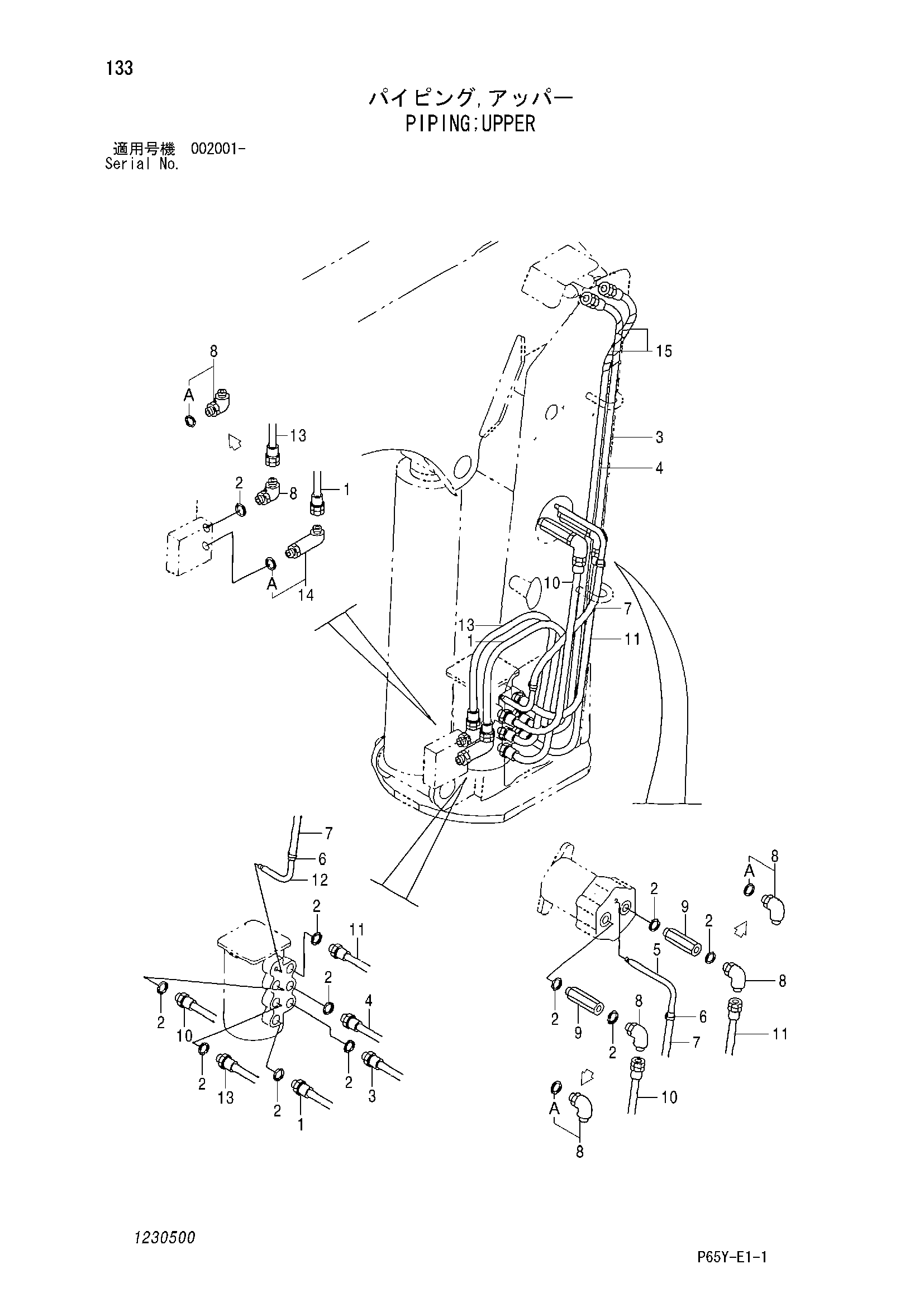

Заводская схема «Трубопроводы верхний» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1230501 | Шланг | 1 |
| 2 | 1229301 | Уплотнительное кольцо | 8 |
| 4 | 1230503 | Шланг | 1 |
| 5 | 1230504 | Соединение | 1 |
| 6 | 1230505 | Крип | 2 |
| 7 | 1230506 | Шланг | 1 |
| 8 | 1230507 | Соединение | 3 |
| 8A | 1229301 | Уплотнительное кольцо | 1 |
| 9 | 1230508 | Соединение | 2 |
| 10 | 1229302 | Шланг | 1 |
| 10 | 1230509 | Шланг | 1 |
| 11 | 1229303 | Шланг | 1 |
| 11 | 1230510 | Шланг | 1 |
| 12 | 1230511 | Соединение | 1 |
| 13 | 1230512 | Шланг | 1 |
| 14 | 1230513 | Соединение | 1 |
| 14A | 1229301 | Уплотнительное кольцо | 1 |
| 15 | 1230514 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
