Инструмент короб (правый) — HITACHI SR2000G

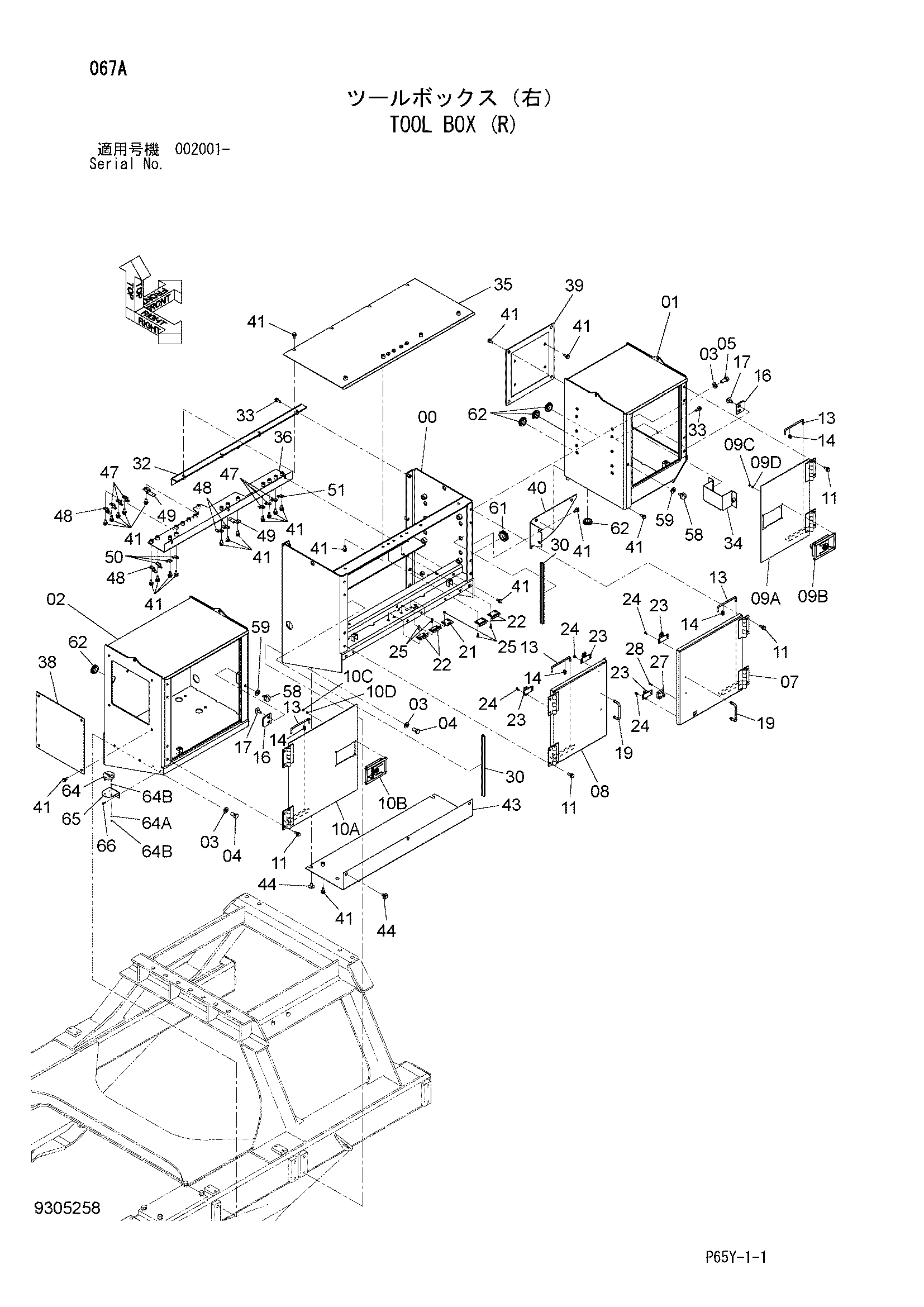

Заводская схема «Инструмент короб (правый)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027083 | Кронштейн | 1 |
| 01 | 8116926 | Ящик для инструментов | 1 |
| 02 | 8116925 | Короб | 1 |
| 03 | J222016 | Шайба | 12 |
| 04 | J921630 | Болт | 8 |
| 05 | J921640 | Болт | 4 |
| 07 | 7054893 | Дверь | 1 |
| 08 | 8116862 | Дверь | 1 |
| 09 | 9299849 | Дверь | 1 |
| 09A | 8116928 | Дверь | 1 |
| 09B | 4652498 | Блокировка (левый) | 1 |
| 09C | M500605 | Гайка | 4 |
| 09D | A590106 | Плоская шайба | 4 |
| 10 | 9292520 | Дверь | 1 |
| 10A | 8113269 | Дверь | 1 |
| 10B | 4652498 | Блокировка (левый) | 1 |
| 10C | M500605 | Гайка | 4 |
| 10D | A590106 | Плоская шайба | 4 |
| 11 | J271030 | Болт с шайбой | 16 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4639112 | Стойка | 4 |
| 14 | 4647195 | Держатель | 4 |
| 16 | 4638905 | Ограничитель | 2 |
| 17 | J281030 | Болт с шайбой | 4 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 19 | 4353155 | Штанга | 2 |
| 21 | 4696523 | Пластина | 1 |
| 22 | 9769361 | Ограничитель | 4 |
| 23 | 9769360 | Ограничитель | 4 |
| 24 | J260614 | Болт с шайбой | 8 |
| 24A | J900614 | Болт | 1 |
| 24B | A590106 | Плоская шайба | 1 |
| 25 | J260620 | Болт с шайбой | 10 |
| 25A | J900620 | Болт | 1 |
| 25B | A590106 | Плоская шайба | 1 |
| 27 | 4361601 | Замок | 1 |
| 28 | J460520 | Винт с шайбой | 4 |
| 30 | 4465723 | Уплотнительная окантовка | 2 |
| 32 | 8116860 | Опора | 1 |
| 33 | J271030 | Болт с шайбой | 4 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 9771313 | Корпус | 1 |
| 35 | 8116861 | Крышка | 1 |
| 36 | 7054895 | Кронштейн | 1 |
| 38 | 9770770 | Крышка | 1 |
| 39 | 9770771 | Крышка | 1 |
| 40 | 4696754 | Крышка нижний | 1 |
| 41 | J271025 | Болт с шайбой | 45 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 8117112 | Крышка нижний | 1 |
| 44 | J281025 | Болт с шайбой | 5 |
| 44A | J901025 | Болт | 1 |
| 44B | 4486055 | Шайба | 1 |
| 47 | 4668577 | Кронштейн | 6 |
| 48 | 4670674 | Кронштейн | 4 |
| 49 | 4668578 | Кронштейн | 2 |
| 50 | 4282175 | Кронштейн | 3 |
| 51 | 4683831 | Кронштейн | 1 |
| 58 | 4294508 | Ограничитель | 2 |
| 59 | J222016 | Шайба | 2 |
| 61 | 998720 | Резиновая втулка | 1 |
| 62 | 4276215 | Резиновая втулка | 5 |
| 64 | 3098289 | Уровень | 1 |
| 64A | A590904 | Пружинная шайба | 3 |
| 64B | M500403 | Гайка | 6 |
| 65 | 3103144 | Кронштейн | 1 |
| 66 | J460520 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
