Корпус в сборе — HITACHI SR2000G

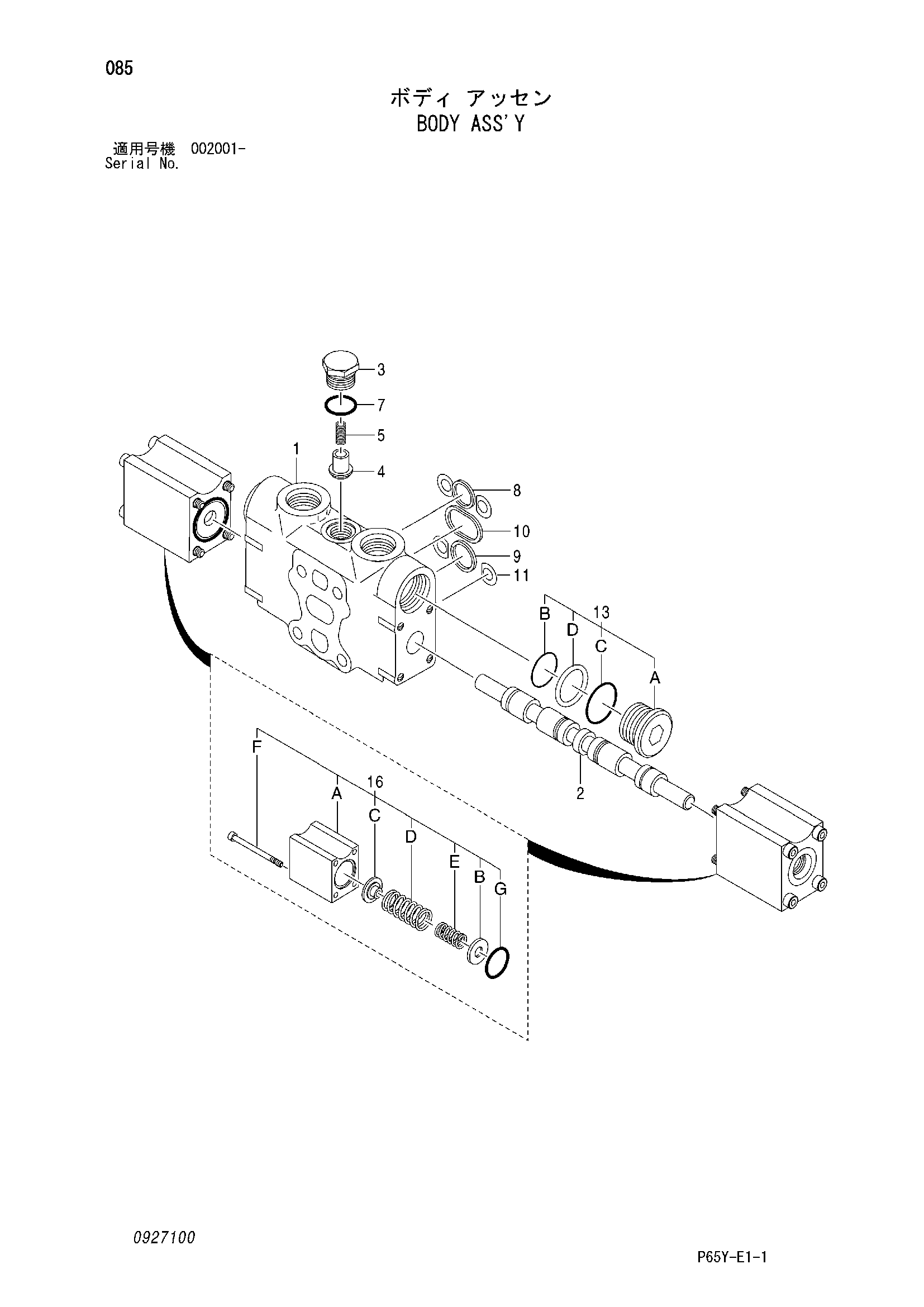

Заводская схема «Корпус в сборе» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4634493 | Корпус в сборе | 1 | |
| 1 | 0927101 | Корпус | 1 |
| 2 | 0927102 | Золотник | 1 |
| 3 | 0438803 | Пробка | 1 |
| 4 | 0438804 | Плунжер | 1 |
| 5 | 0438805 | Пружина | 1 |
| 7 | 0230907 | Уплотнительное кольцо | 1 |
| 8 | 0483906 | Кольцо | 1 |
| 9 | 0483907 | Кольцо | 1 |
| 10 | 0438809 | Кольцо | 1 |
| 11 | 0438811 | Регулировочная шайба | 4 |
| 13 | 0927103 | Пробка в сборе | 2 |
| 13A | 0439501 | Пробка | 1 |
| 13B | 0499110 | Уплотнительное кольцо | 1 |
| 13C | 0330501 | Уплотнительное кольцо | 1 |
| 13D | 0499111 | Опорное кольцо | 1 |
| 16 | 0927104 | Крышка в сборе | 2 |
| 16A | 0927105 | Крышка | 1 |
| 16B | 0927106 | Седло пружины | 1 |
| 16C | 0927107 | Седло пружины | 1 |
| 16D | 0927108 | Пружина | 1 |
| 16E | 0927109 | Пружина | 1 |
| 16F | 0800901 | Болт с внутренним шестигранником | 4 |
| 16G | 0701303 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
