Принадлежности трубопроводы (правый)(1) — HITACHI SR2000G

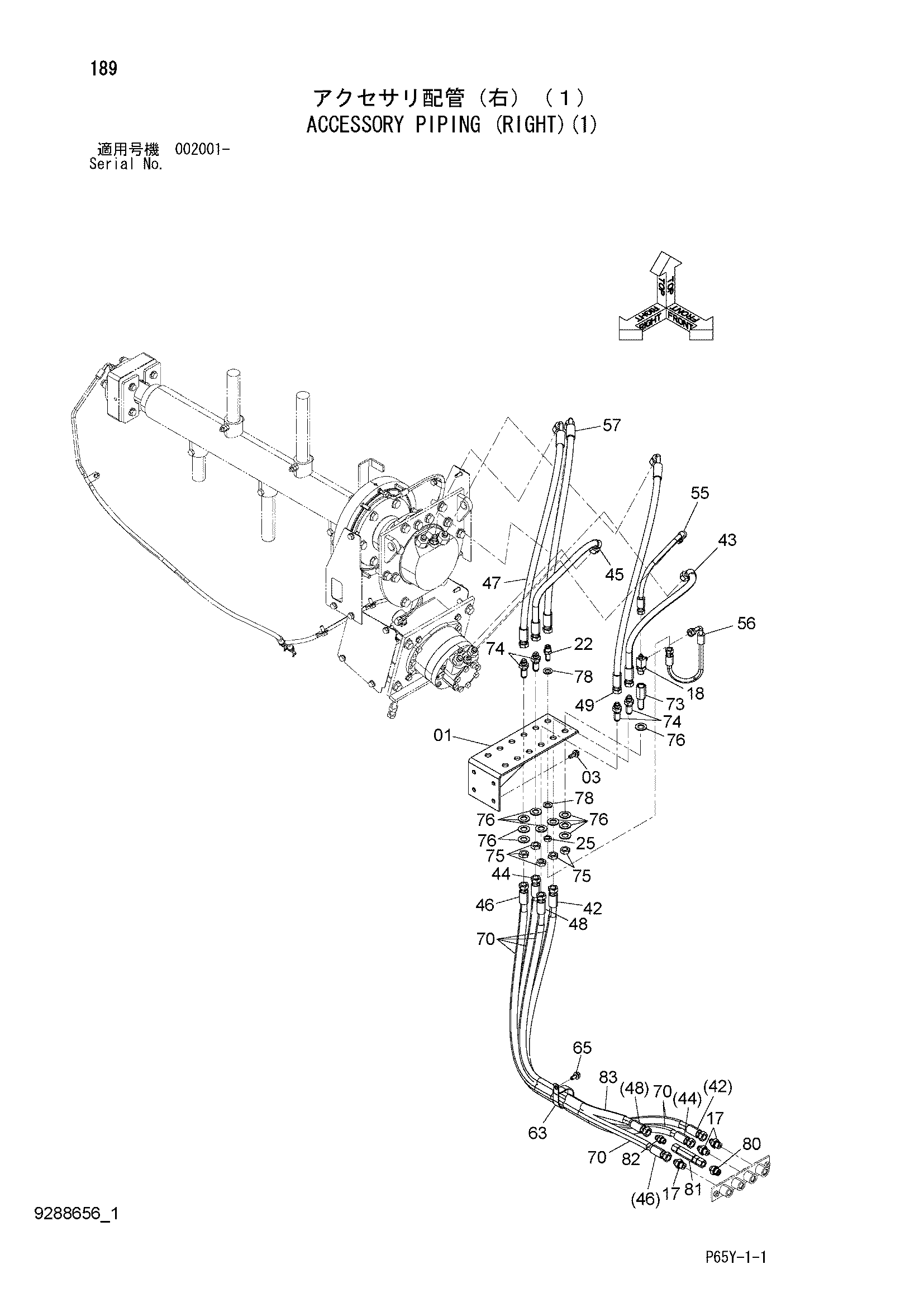

Заводская схема «Принадлежности трубопроводы (правый)(1)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8114133 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 17 | A852144 | Адаптер | 3 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852443 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4354585 | Адаптер | 1 |
| 25 | 4202531 | Гайка | 1 |
| 42 | 4443192 | Шланг | 1 |
| 43 | 4686251 | Шланг | 1 |
| 44 | 4459054 | Шланг | 1 |
| 45 | 4686252 | Шланг | 1 |
| 46 | 4686253 | Шланг | 1 |
| 47 | 4686254 | Шланг | 1 |
| 48 | 4609111 | Шланг | 1 |
| 49 | 4686255 | Шланг | 1 |
| 55 | 4682306 | Шланг | 1 |
| 56 | 4630943 | Шланг | 1 |
| 57 | 4459072 | Шланг | 1 |
| 63 | 4204135 | Зажим | 1 |
| 65 | J271025 | Болт с шайбой | 1 |
| 65A | J901025 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 70 | 4327294 | Защитный кожух | 7 |
| 73 | 4338192 | Адаптер | 1 |
| 74 | 4315207 | Адаптер | 4 |
| 75 | 4316589 | Гайка | 5 |
| 76 | A590120 | Плоская шайба | 10 |
| 78 | A590116 | Плоская шайба | 2 |
| 80 | 4229542 | Адаптер | 1 |
| 80A | 4509180 | Уплотнительное кольцо | 1 |
| 80B | 4506418 | Уплотнительное кольцо | 1 |
| 81 | 4703283 | Клапан | 1 |
| 82 | A852134 | Адаптер | 1 |
| 82A | 4509180 | Уплотнительное кольцо | 1 |
| 83 | 4470219 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
