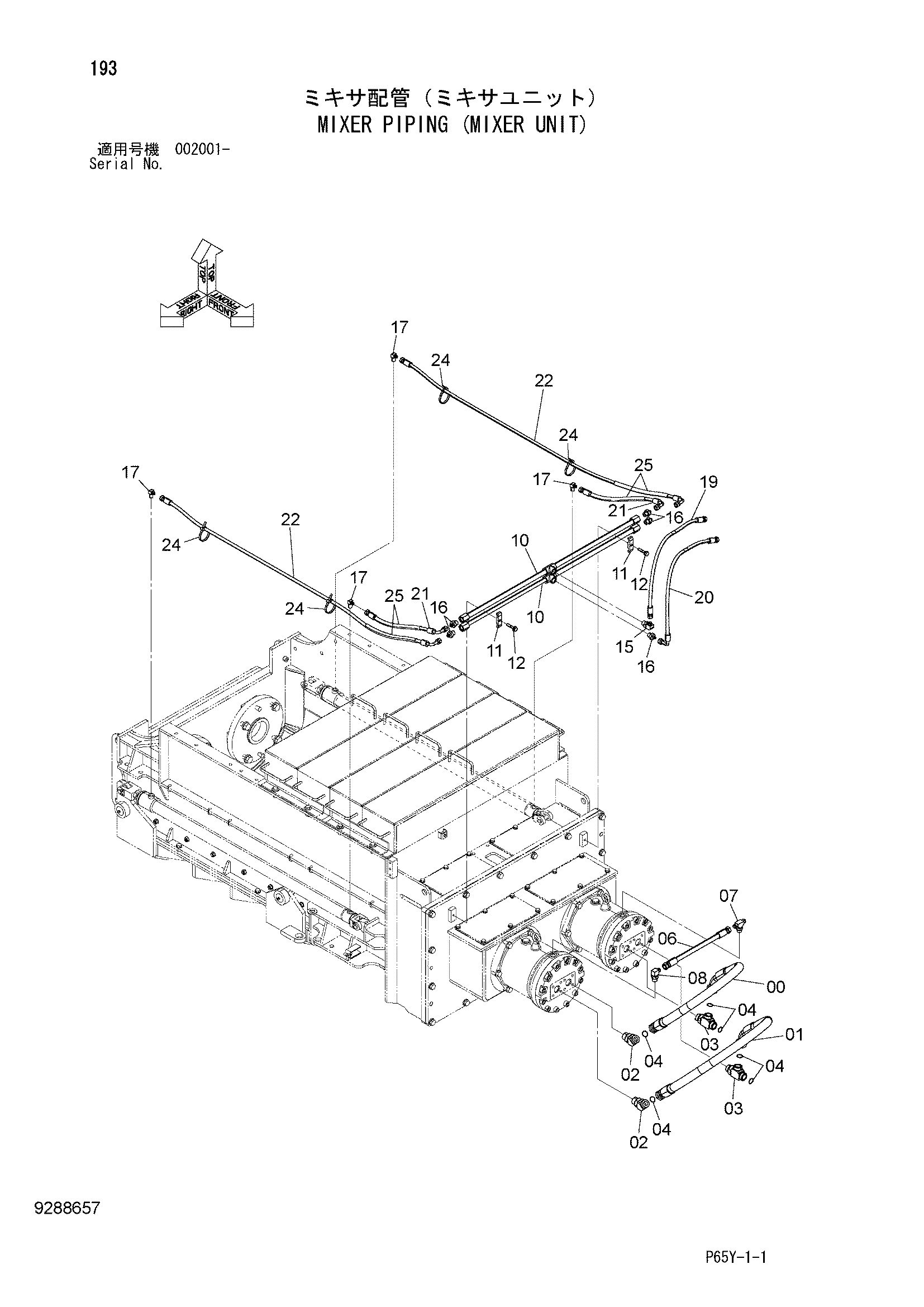

Смеситель трубопроводы (смеситель блок) — HITACHI SR2000G
Заводская схема «Смеситель трубопроводы (смеситель блок)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4603353 | Шланг | 1 |
| 01 | 4603354 | Шланг | 1 |
| 02 | A853288 | Угловой штуцер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | A853488 | Тройник | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 6 |
| 06 | 4366756 | Шланг | 1 |
| 07 | A852544 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 9759346 | Трубка | 2 |
| 11 | 4053593 | Хомут трубки | 2 |
| 12 | J271050 | Болт с шайбой | 2 |
| 12A | J901050 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | A852343 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852143 | Адаптер | 5 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4154657 | Угловой штуцер | 4 |
| 19 | 4305226 | Шланг | 1 |
| 20 | 4315336 | Шланг | 1 |
| 21 | 4688231 | Шланг | 2 |
| 22 | 4688232 | Шланг | 2 |
| 24 | 4121859 | Ленточный зажим | 4 |
| 25 | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
