Электрооборудование (5) — HITACHI SR2000G

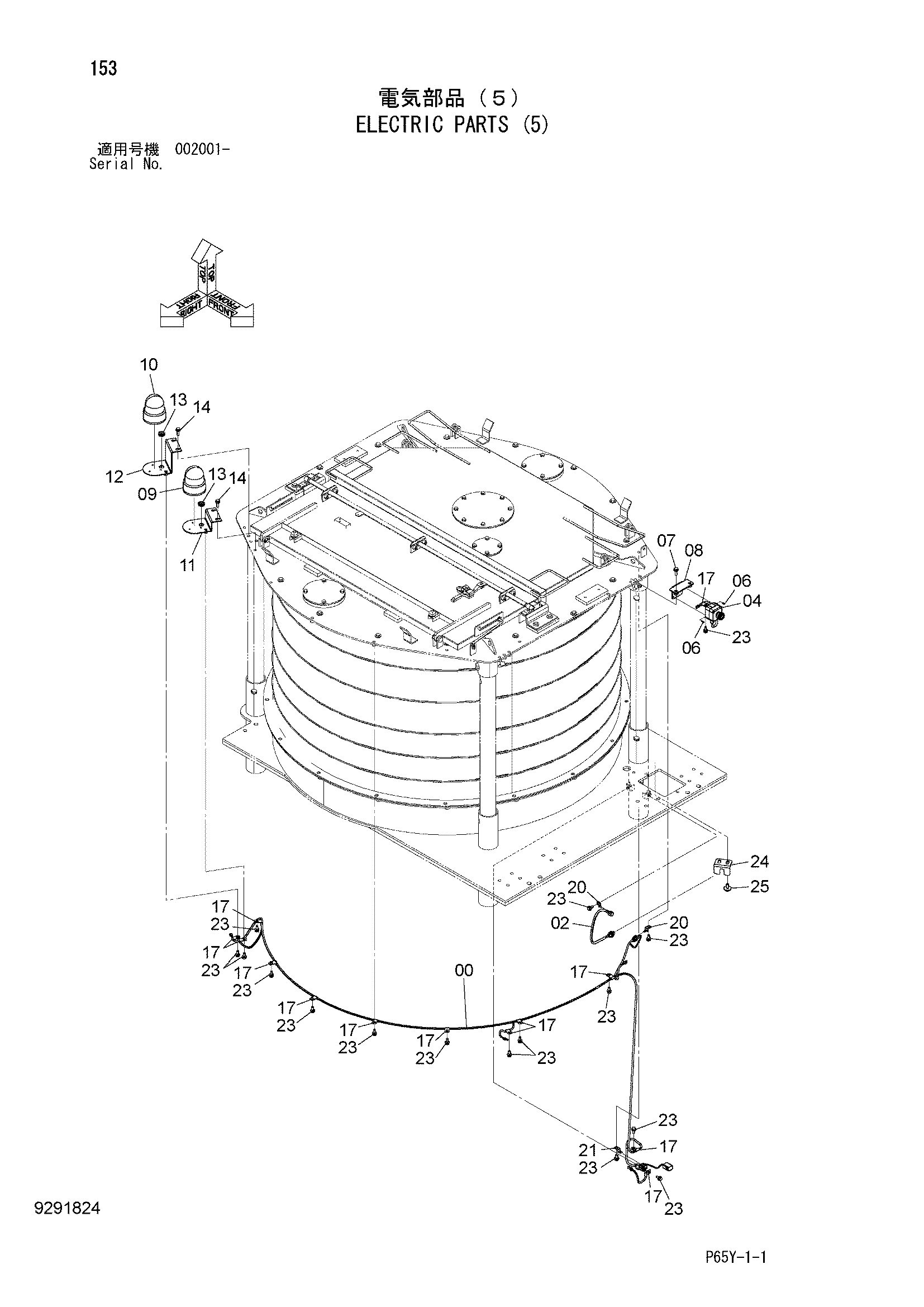

Заводская схема «Электрооборудование (5)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2056171 | Жгут проводов | 1 |
| 02 | 4688137 | Выключатель | 1 |
| 04 | 4660165 | Выключатель | 1 |
| 06 | J450412 | Винт с шайбой | 2 |
| 07 | J271035 | Болт с шайбой | 2 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 9771811 | Кронштейн | 1 |
| 09 | 4429413 | Фонарь воркинг | 1 |
| 09A | 4650346 | Крышка | 1 |
| 09B | 4619772 | Лампа | 1 |
| 10 | 4460269 | Фонарь воркинг | 1 |
| 10A | 4614254 | Крышка | 1 |
| 10B | 4619772 | Лампа | 1 |
| 11 | 8114477 | Кронштейн | 1 |
| 12 | 8114561 | Кронштейн | 1 |
| 13 | 94-2816 | Резиновая втулка | 2 |
| 14 | J271035 | Болт с шайбой | 4 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 4190261 | Зажим | 13 |
| 20 | 4282175 | Кронштейн | 2 |
| 21 | 4683831 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 16 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4706090 | Кронштейн | 1 |
| 25 | J281025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
