Экран кхуте — HITACHI SR2000G

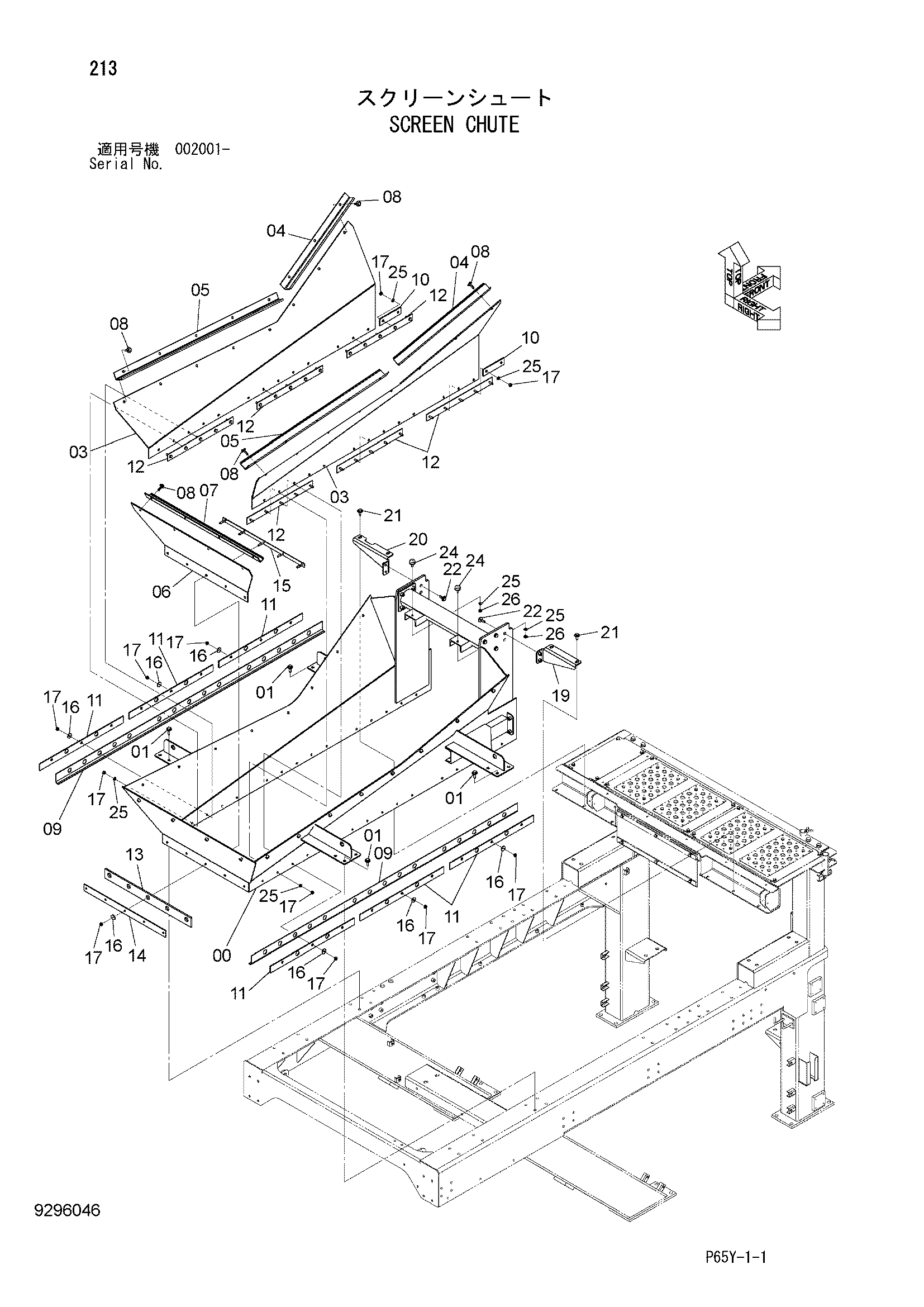

Заводская схема «Экран кхуте» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012221 | Бункер соил | 1 |
| 01 | J281240 | Болт с шайбой | 16 |
| 01A | J901240 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 03 | 3114922 | Резиновая прокладка | 2 |
| 04 | 9766579 | Держатель | 2 |
| 05 | 8119676 | Держатель | 2 |
| 06 | 3114921 | Резиновая прокладка | 1 |
| 07 | 9769629 | Держатель | 1 |
| 08 | J281040 | Болт с шайбой | 20 |
| 08A | J901040 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | 4701622 | Резиновая прокладка | 2 |
| 10 | 4706192 | Резиновая прокладка | 2 |
| 11 | 4701621 | Пластина | 6 |
| 12 | 9770810 | Кронштейн | 6 |
| 13 | 4488284 | Резиновая прокладка | 1 |
| 14 | 4476204 | Пластина | 1 |
| 15 | 8116152 | Кронштейн | 1 |
| 16 | J217083 | Шайба | 23 |
| 17 | J950010 | Гайка | 35 |
| 19 | 8116154 | Крышка | 1 |
| 20 | 8116153 | Крышка | 1 |
| 21 | J281035 | Болт с шайбой | 4 |
| 21A | J901035 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | J281040 | Болт с шайбой | 4 |
| 22A | J901040 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 24 | 4294508 | Ограничитель | 2 |
| 25 | A590110 | Плоская шайба | 14 |
| 26 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
