Опора насосного агрегата — HITACHI SR2000G

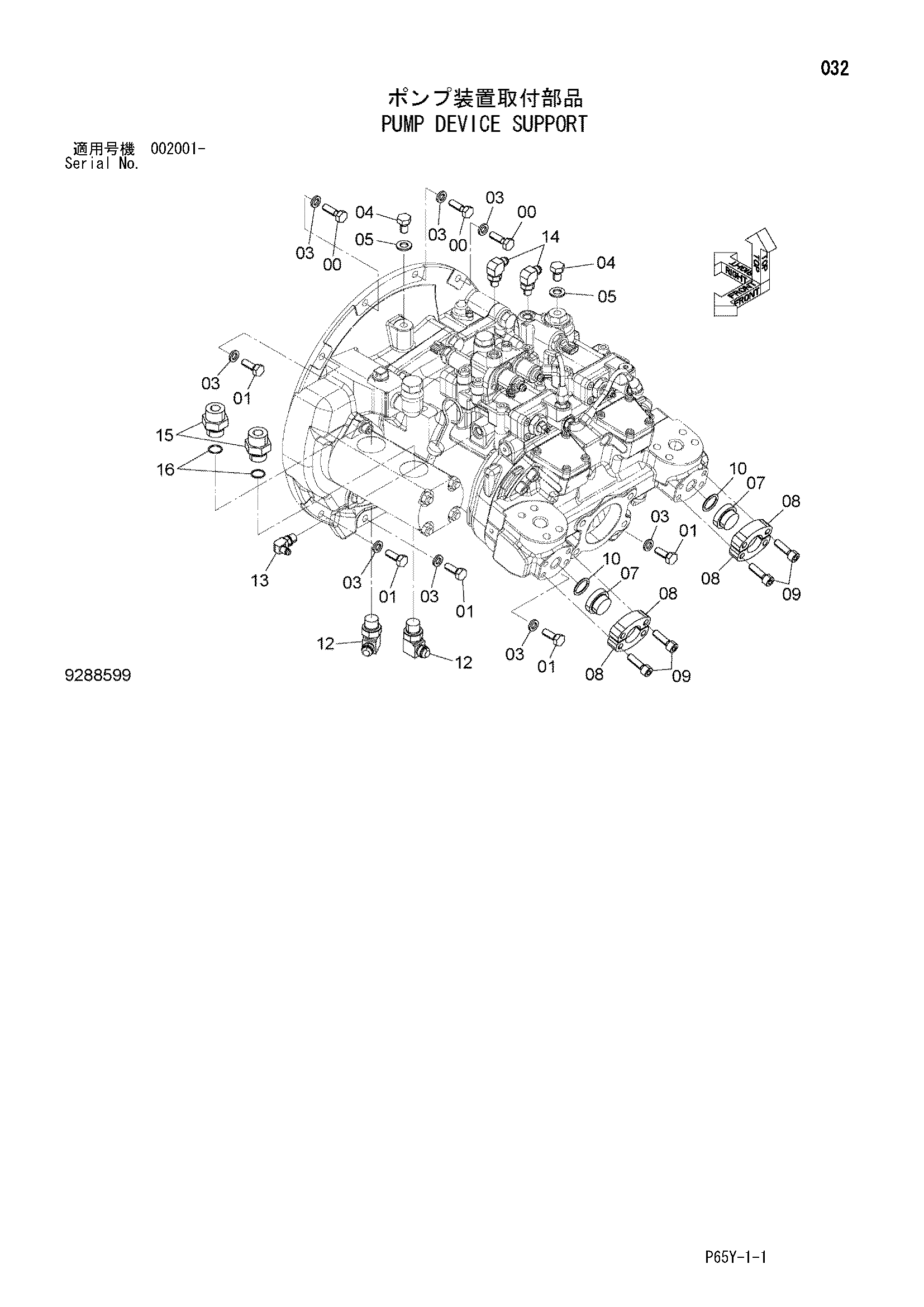

Заводская схема «Опора насосного агрегата» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J921035 | Болт | 3 |
| 01 | J921030 | Болт | 5 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | J901220 | Болт | 2 |
| 05 | A590112 | Плоская шайба | 2 |
| 07 | 4423181 | Пробка | 2 |
| 08 | 4506459 | Разъёмный фланец | 4 |
| 09 | J781035 | Болт с внутренним шестигранником | 8 |
| 10 | 971489 | Уплотнительное кольцо | 2 |
| 12 | A852344 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A853166 | Адаптер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
