Вал в сборе — HITACHI SR2000G

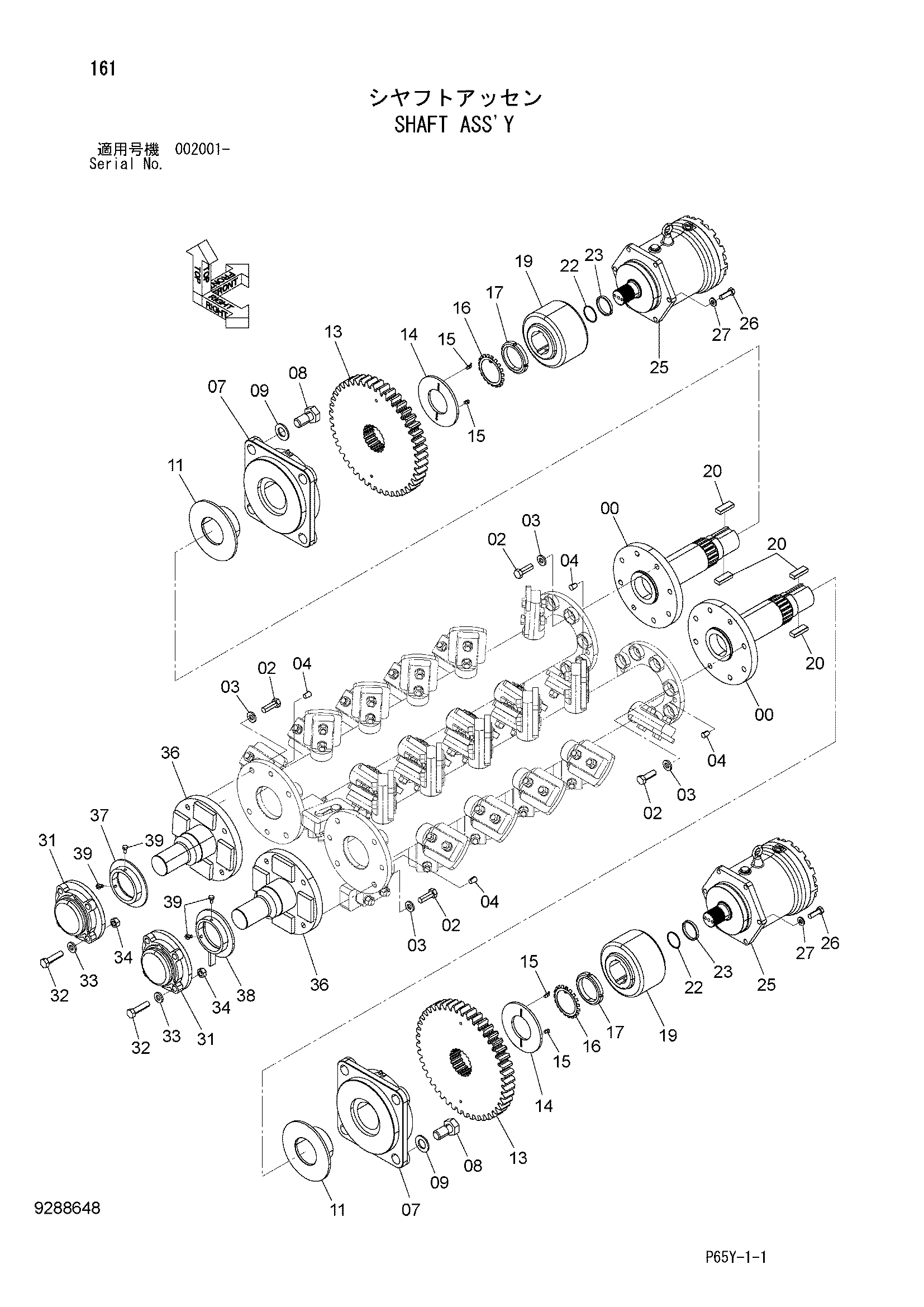

Заводская схема «Вал в сборе» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054845 | Вал | 2 |
| 02 | J932060 | Болт | 24 |
| 03 | J222020 | Шайба | 24 |
| 04 | 425176 | Пробка | 8 |
| 07 | 4476599 | Подшипник. блок | 2 |
| 08 | J933670 | Болт | 8 |
| 09 | A590136 | Плоская шайба | 8 |
| 11 | 8113419 | Проставка | 2 |
| 13 | 3095612 | Шестерня | 2 |
| 14 | 4683774 | Пластина | 2 |
| 15 | J75581 | Пресс-маслёнка | 4 |
| 16 | 454961 | Шайба подшипник. | 2 |
| 17 | 454944 | Гайка подшипник. | 2 |
| 19 | 3097717 | Муфта цепь | 2 |
| 20 | 94-2380 | Шпонка | 4 |
| 22 | A810060 | Уплотнительное кольцо | 2 |
| 23 | 4600543 | Втулка | 2 |
| 25 | 4475727 | Гидромотор | 2 |
| 26 | J921650 | Болт | 12 |
| 27 | J222016 | Шайба | 12 |
| 31 | 4476600 | Подшипник. блок | 2 |
| 32 | J922080 | Болт | 8 |
| 33 | J222020 | Шайба | 8 |
| 34 | J950020 | Гайка | 8 |
| 36 | 8094426 | Вал | 2 |
| 37 | 8094427 | Проставка | 1 |
| 38 | 8113152 | Проставка | 1 |
| 39 | J901020 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
