Смеситель — HITACHI SR2000G

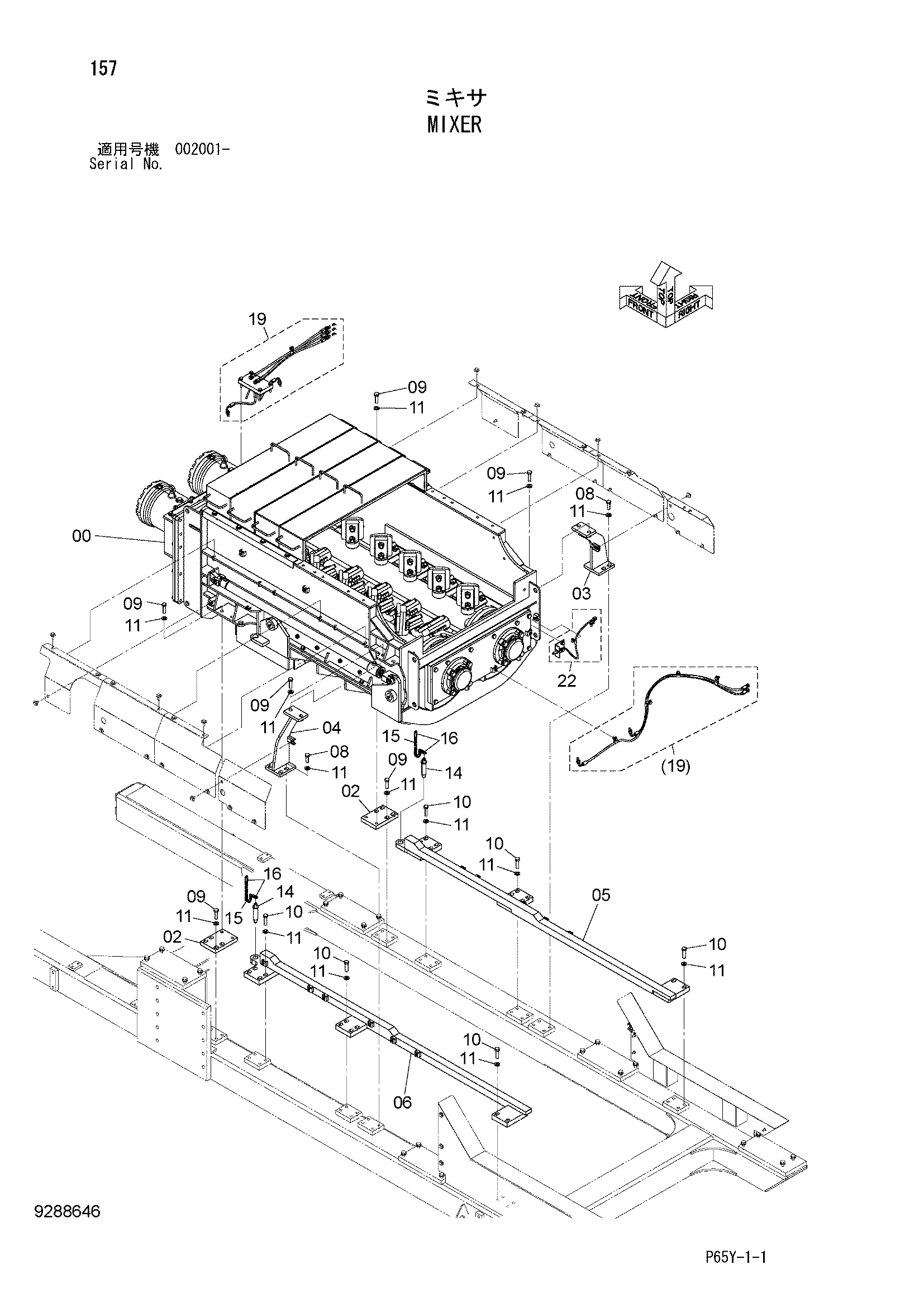

Заводская схема «Смеситель» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9288647 | Смеситель в сборе | 1 |
| 02 | 4600656 | Сиденье | 2 |
| 03 | 8091707 | Правый кронштейн | 1 |
| 04 | 8091708 | Левый кронштейн | 1 |
| 05 | 7054909 | Направляющая | 1 |
| 06 | 7054910 | Направляющая | 1 |
| 08 | J921645 | Болт | 8 |
| 09 | J921655 | Болт | 16 |
| 10 | J921660 | Болт | 20 |
| 11 | J222016 | Шайба | 44 |
| 14 | 9760571 | Палец | 2 |
| 15 | 4600885 | Цепь | 2 |
| 16 | 4322870 | Зажим | 4 |
| 19 | 9289696 | Смазка трубопроводы | 1 |
| 22 | 9288888 | Электрооборудование (6) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
