Таил крышка — HITACHI SR2000G

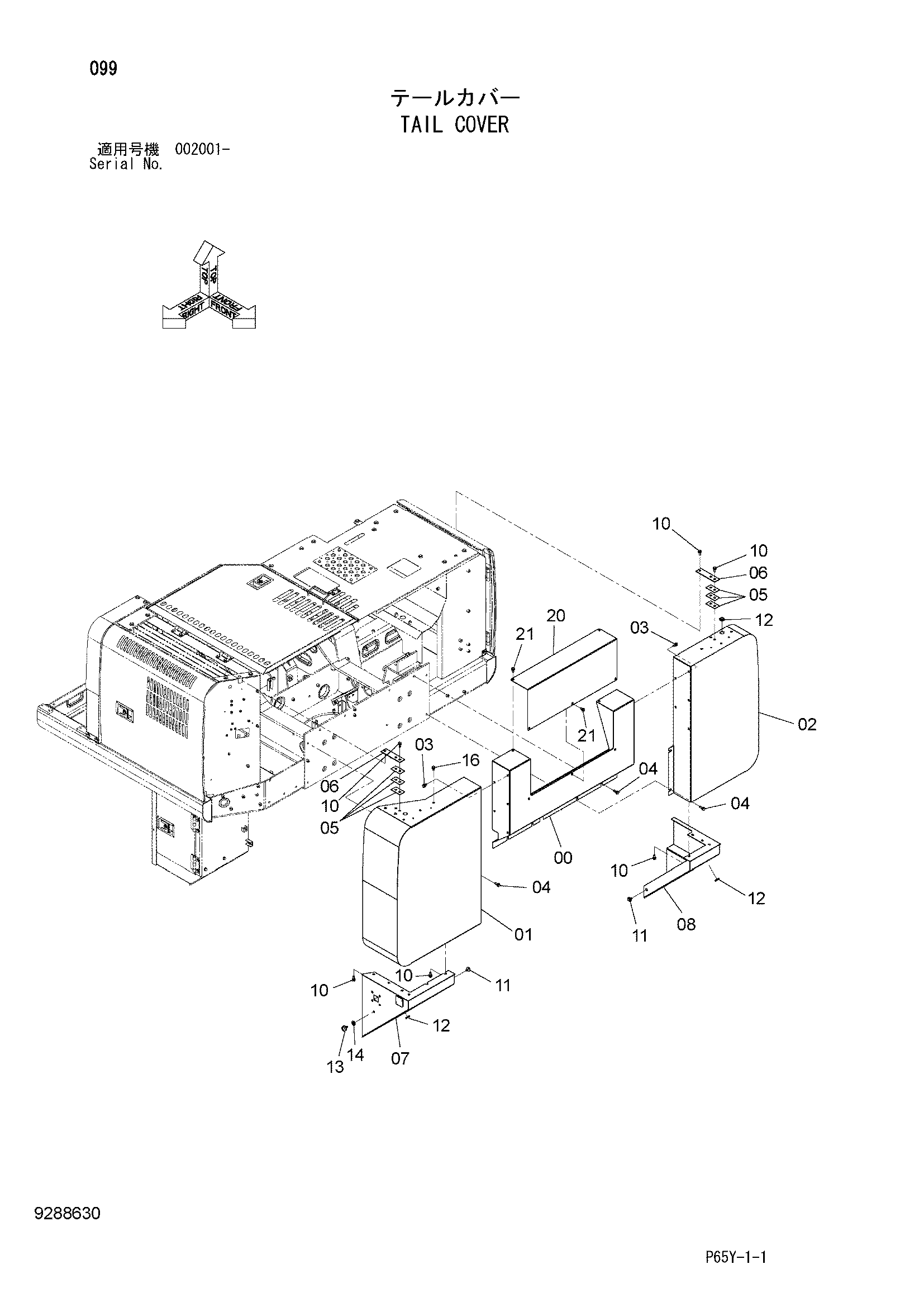

Заводская схема «Таил крышка» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8117648 | Крышка | 1 |
| 01 | 6026396 | Крышка | 1 |
| 02 | 6026397 | Крышка | 1 |
| 03 | J271025 | Болт с шайбой | 10 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271035 | Болт с шайбой | 8 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4699600 | Регулировочная шайба 1.2mm | 6 |
| 06 | 4699552 | Пластина | 2 |
| 07 | 7054912 | Крышка | 1 |
| 08 | 7054913 | Крышка | 1 |
| 10 | J271030 | Болт с шайбой | 15 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J281025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | 4188729 | Резиновая втулка | 3 |
| 13 | 4294508 | Ограничитель | 1 |
| 14 | J222016 | Шайба | 1 |
| 16 | J271020 | Болт с шайбой | 3 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | 8117647 | Крышка | 1 |
| 21 | J271025 | Болт с шайбой | 5 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
