Соединение поворотный — HITACHI SR2000G

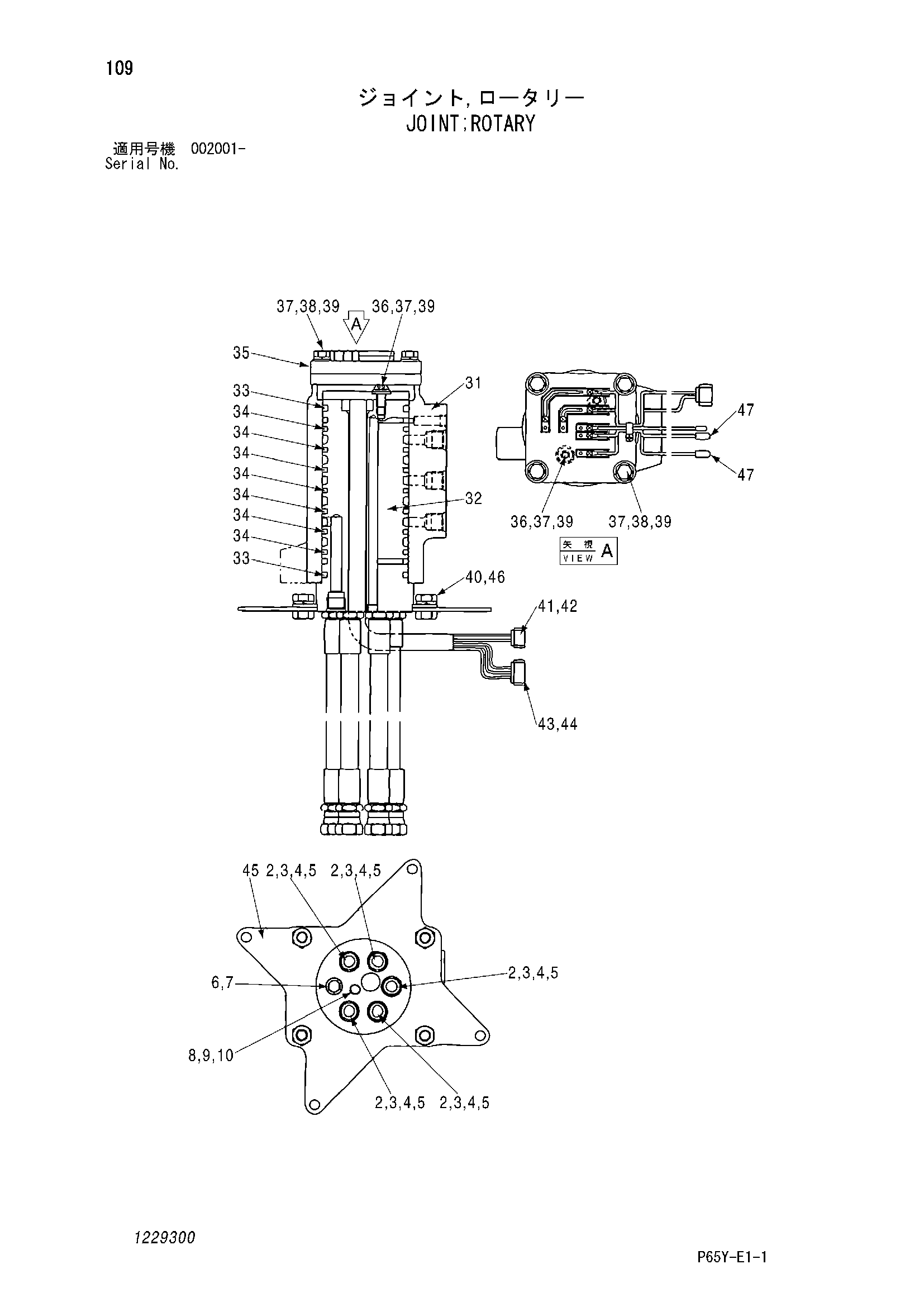

Заводская схема «Соединение поворотный» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4709865 | Соединение поворотный | 1 | |
| 2 | 1229301 | Уплотнительное кольцо | 5 |
| 3 | 1229302 | Шланг | 2 |
| 4 | 1229303 | Шланг | 2 |
| 5 | 1229304 | Шланг | 1 |
| 6 | 1229305 | Уплотнительное кольцо | 1 |
| 7 | 1229306 | Шланг | 1 |
| 8 | 1229307 | Соединение | 1 |
| 9 | 1229308 | Лента | 1 |
| 10 | 1229309 | Шланг | 1 |
| 31 | 1229310 | Корпус | 1 |
| 32 | 1229311 | Коре | 1 |
| 33 | 1229312 | Манжета | 2 |
| 34 | 1229313 | Уплотнительное кольцо | 7 |
| 35 | 1229314 | Кольцо слип | 1 |
| 36 | 1229315 | Болт | 2 |
| 37 | 0955518 | Пружинная шайба | 6 |
| 38 | 1229316 | Болт | 4 |
| 39 | 1229317 | Плоская шайба | 6 |
| 40 | A590910 | Пружинная шайба | 4 |
| 41 | 1229318 | Разъём | 1 |
| 42 | 1229319 | Пластина | 1 |
| 43 | 1229320 | Разъём | 1 |
| 44 | 1229321 | Пластина | 1 |
| 45 | 1229322 | Опора | 1 |
| 46 | 1229323 | Болт | 4 |
| 47 | 1229324 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
