Гидролинии хода — HITACHI SR2000G

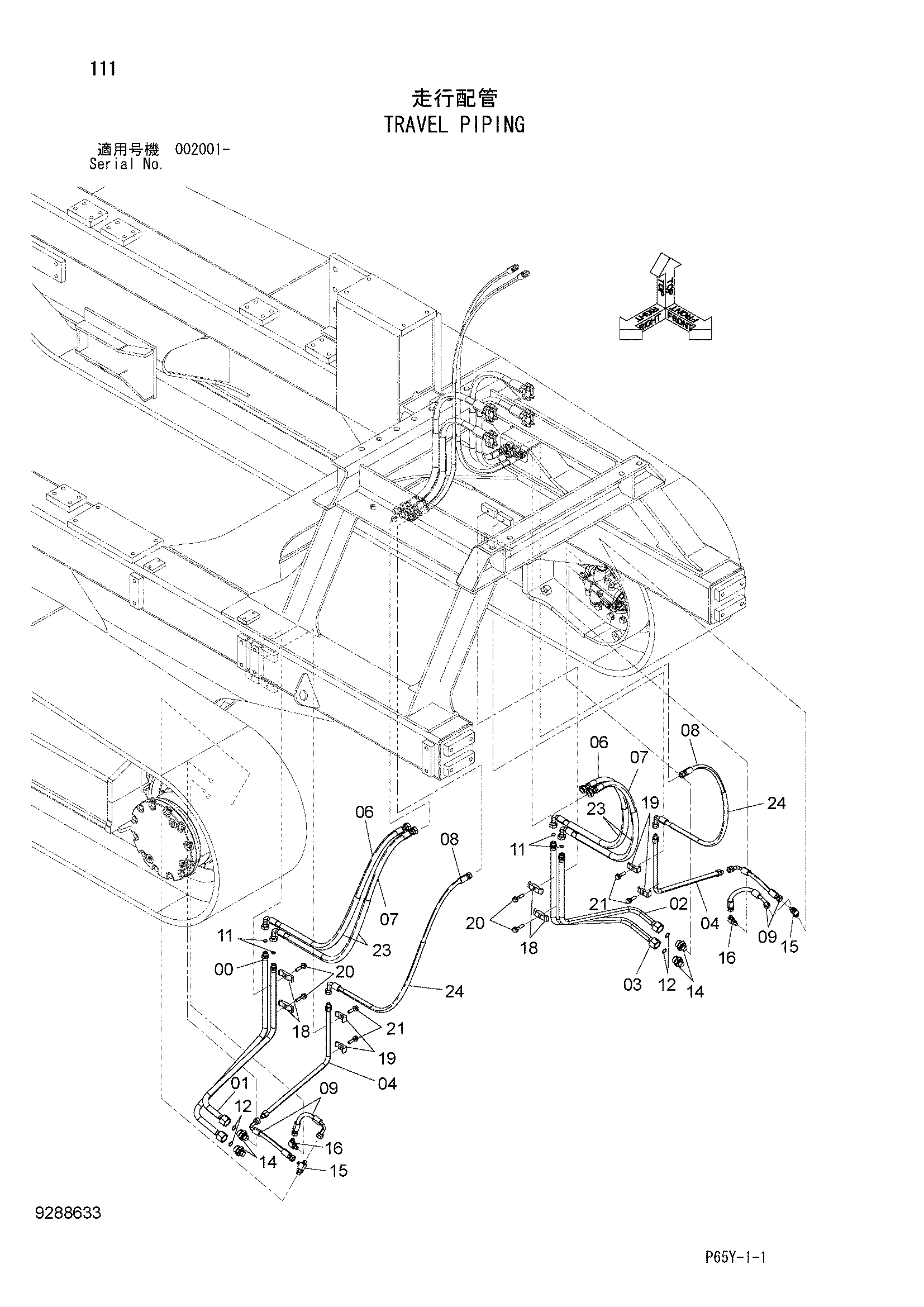

Заводская схема «Гидролинии хода» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114181 | Трубка | 1 |
| 01 | 8114182 | Трубка | 1 |
| 02 | 8114183 | Трубка | 1 |
| 03 | 8114184 | Трубка | 1 |
| 04 | 8114185 | Трубка | 2 |
| 06 | 4659734 | Шланг | 2 |
| 07 | 4682126 | Шланг | 2 |
| 08 | 4662616 | Шланг | 2 |
| 09 | 4450215 | Шланг | 4 |
| 11 | 4138938 | Уплотнительное кольцо | 4 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | 4197530 | Адаптер | 4 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852433 | Тройник | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852323 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4053593 | Хомут трубки | 4 |
| 19 | 4138227 | Хомут трубки | 4 |
| 20 | J271045 | Болт с шайбой | 4 |
| 20A | J901045 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271040 | Болт с шайбой | 4 |
| 21A | J901040 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4327294 | Защитный кожух | 4 |
| 24 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
