Смеситель в сборе — HITACHI SR2000G

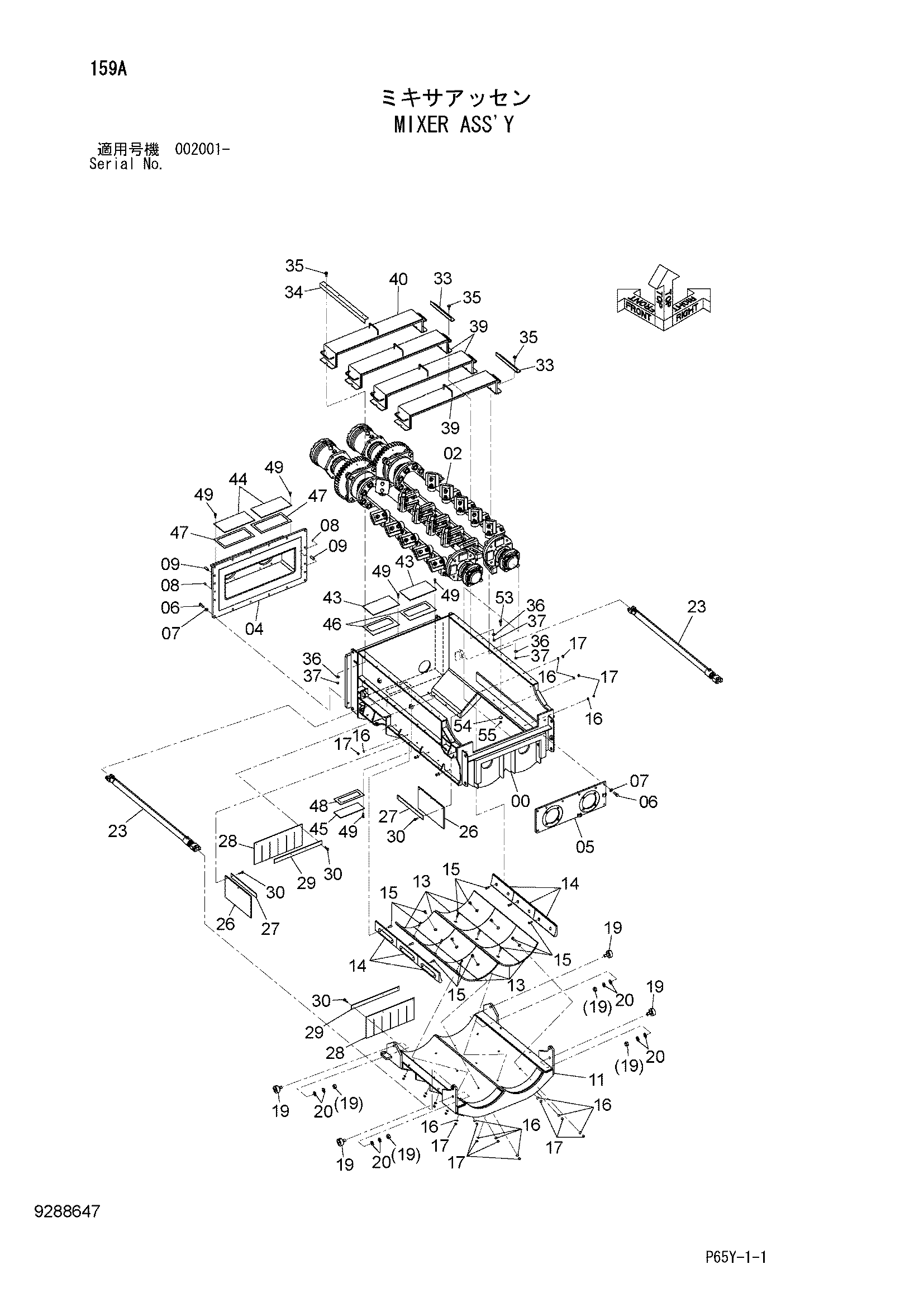

Заводская схема «Смеситель в сборе» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011921 | Рама | 1 |
| 02 | 9288648 | Вал в сборе | 1 |
| 04 | 6026311 | Базовый гидромотор | 1 |
| 05 | 8091661 | Пластина | 1 |
| 06 | J921650 | Болт | 24 |
| 07 | J222016 | Шайба | 24 |
| 08 | 428028 | Пробка | 2 |
| 09 | J402050 | Установочный штифт | 2 |
| 11 | 6026317 | Корпус | 1 |
| 13 | 4687175 | Линер | 12 |
| 14 | 4687174 | Линер | 6 |
| 15 | 4261782 | Болт флусх | 24 |
| 16 | A590112 | Плоская шайба | 24 |
| 17 | M660012 | U-образная гайка | 24 |
| 19 | 4684411 | Ролик | 4 |
| 20 | A590124 | Плоская шайба | 8 |
| 23 | 4476274 | Гидроцилиндр | 2 |
| 26 | 4476994 | Резиновая прокладка | 2 |
| 27 | 4476995 | Пластина | 2 |
| 28 | 4683956 | Резиновая прокладка | 2 |
| 29 | 4683958 | Пластина | 2 |
| 30 | J271050 | Болт с шайбой | 14 |
| 30A | J901050 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 4683955 | Угол | 2 |
| 34 | 9769594 | Кронштейн | 1 |
| 35 | J281245 | Болт с шайбой | 8 |
| 35A | J901245 | Болт | 1 |
| 35B | 4249324 | Шайба | 1 |
| 36 | J222012 | Шайба | 8 |
| 37 | J950012 | Гайка | 8 |
| 39 | 7054933 | Крышка | 3 |
| 40 | 7054934 | Крышка | 1 |
| 43 | 4684237 | Крышка | 2 |
| 44 | 4684238 | Крышка | 2 |
| 45 | 4684239 | Крышка | 1 |
| 46 | 4684240 | Манжета | 2 |
| 47 | 4684241 | Манжета | 2 |
| 48 | 4684242 | Манжета | 1 |
| 49 | J271040 | Болт с шайбой | 30 |
| 49A | J901040 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
