Каталог запчастей HITACHI
Конвейер — HITACHI SR2000G

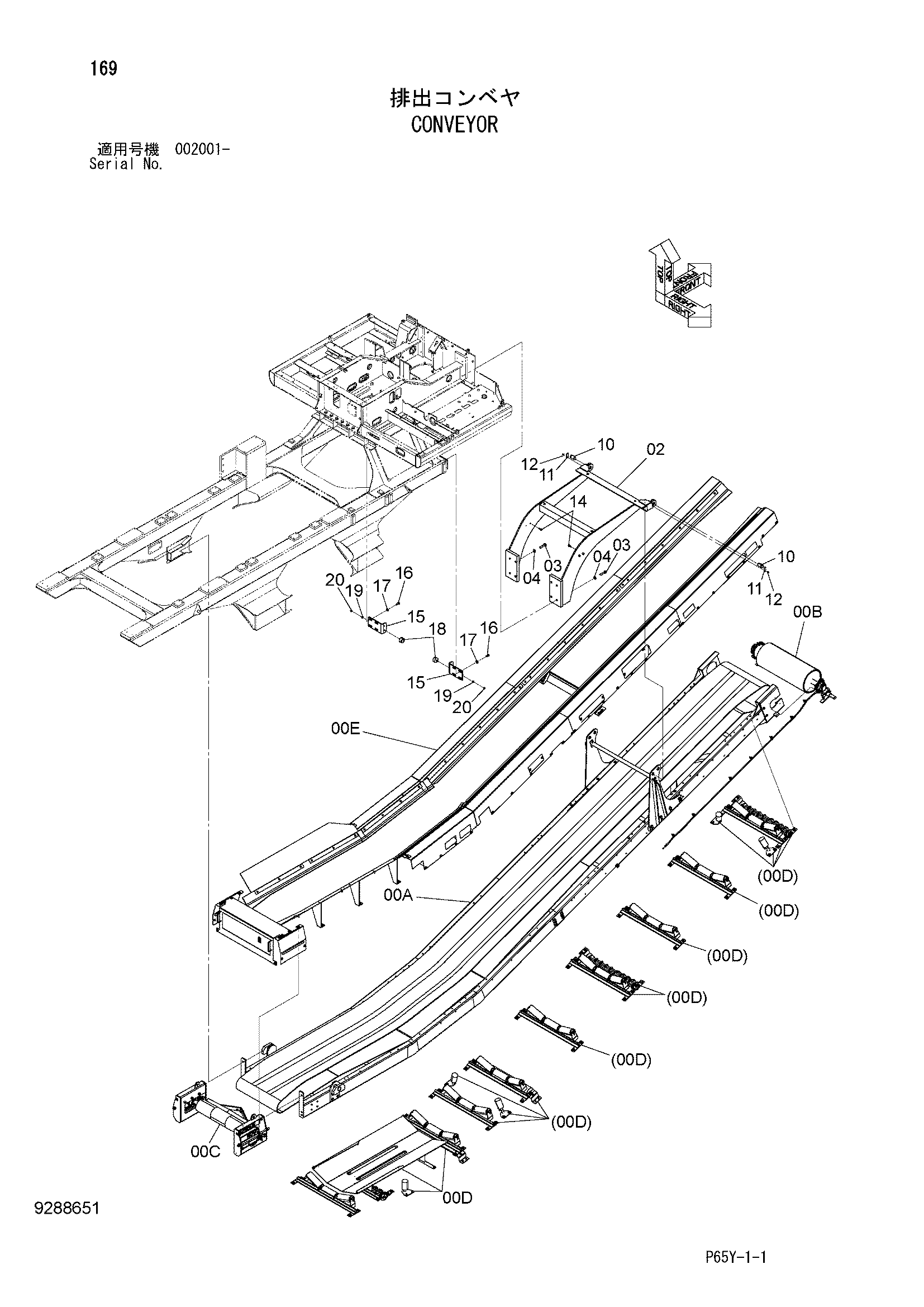

Заводская схема «Конвейер» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9288652 | Конвейер | 1 |
| 00A | 9288653 | Рама | 1 |
| 00B | 9290511 | Шкив привод(конвейер) | 1 |
| 00C | 9290512 | Шкив таил | 1 |
| 00D | 9290513 | Ролик | 1 |
| 00E | 9290514 | Крышка | 1 |
| 02 | 7054918 | Кронштейн | 1 |
| 03 | J922090 | Болт | 8 |
| 04 | J222020 | Шайба | 8 |
| 10 | 4684410 | Палец | 2 |
| 11 | X4245 | Стопорная пластина | 2 |
| 12 | J271016 | Болт с шайбой | 4 |
| 12A | J901016 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | J271240 | Болт с шайбой | 4 |
| 14A | J901240 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 8117559 | Кронштейн | 2 |
| 16 | J921635 | Болт | 8 |
| 17 | 4087197 | Шайба | 8 |
| 18 | 4640024 | Ограничитель | 2 |
| 19 | J222012 | Шайба | 2 |
| 20 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
