Привод устройство (экран) — HITACHI SR2000G

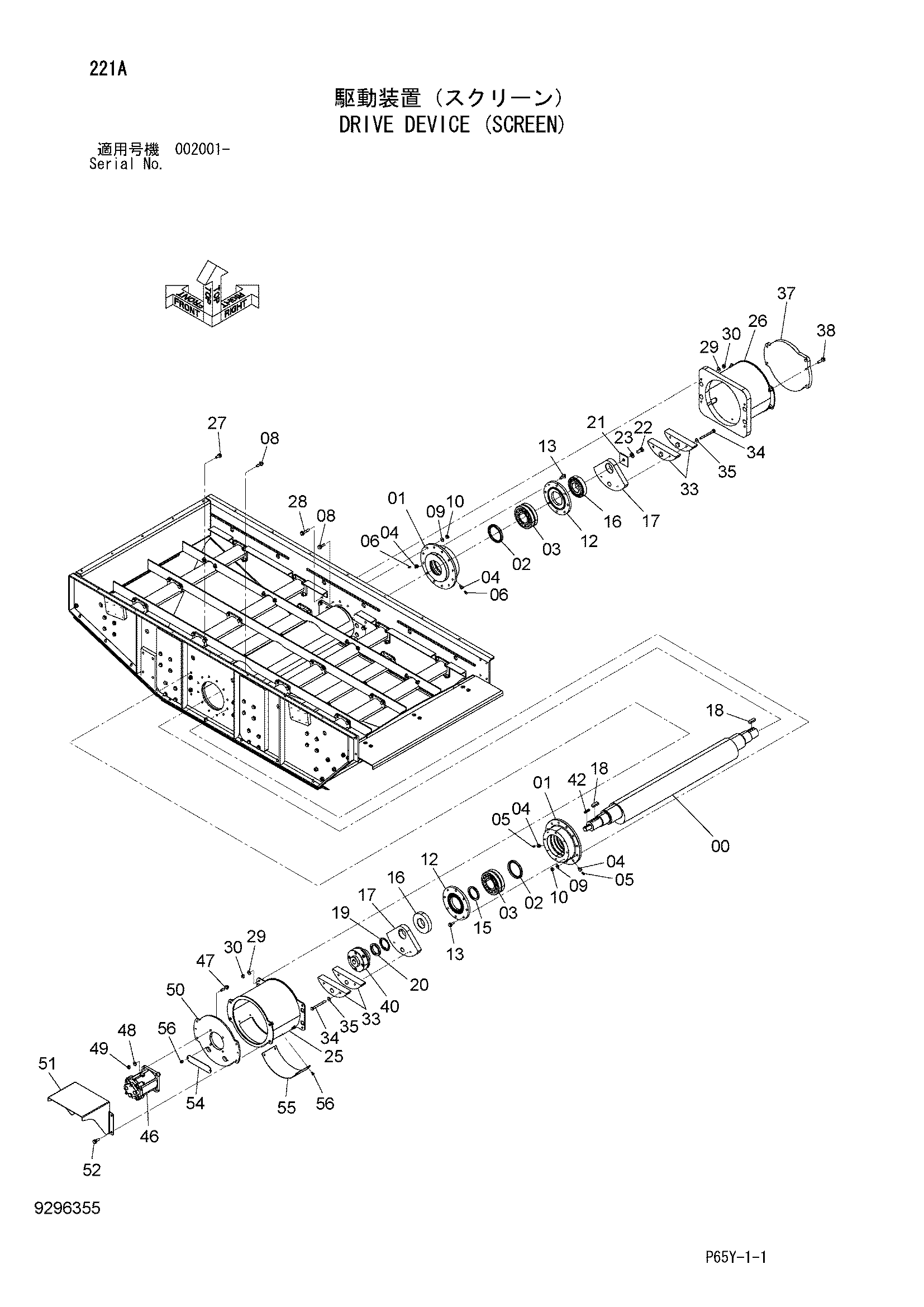

Заводская схема «Привод устройство (экран)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2057316 | Вал | 1 |
| 01 | 3114821 | Держатель | 2 |
| 02 | 984196 | Масляное уплотнение | 2 |
| 03 | 4692505 | Подшипник. спх.рол. | 2 |
| 04 | 4327554 | Адаптер | 4 |
| 05 | J75481 | Пресс-маслёнка | 2 |
| 06 | J75581 | Пресс-маслёнка | 2 |
| 08 | J271245 | Болт с шайбой | 24 |
| 08A | J901245 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J222012 | Шайба | 24 |
| 10 | J950012 | Гайка | 24 |
| 12 | 4692506 | Пластина | 2 |
| 13 | J271235 | Болт с шайбой | 16 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4692507 | Втулка | 1 |
| 16 | 4692508 | Пластина | 2 |
| 17 | 3114822 | Груз | 2 |
| 18 | 94-2335 | Шпонка | 2 |
| 19 | 454955 | Шайба подшипник. | 1 |
| 20 | 454938 | Гайка подшипник. | 1 |
| 21 | 4657178 | Пластина | 1 |
| 22 | J921635 | Болт | 1 |
| 23 | J222016 | Шайба | 1 |
| 25 | 8115897 | Крышка(1) | 1 |
| 26 | 8115898 | Крышка(2) | 1 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271265 | Болт с шайбой | 4 |
| 28A | J901265 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | J222012 | Шайба | 8 |
| 30 | J950012 | Гайка | 8 |
| 33 | 9770359 | Груз | 4 |
| 34 | J901204 | Болт | 4 |
| 35 | J222012 | Шайба | 4 |
| 37 | 4692509 | Крышка | 1 |
| 38 | J271250 | Болт с шайбой | 4 |
| 38A | J901250 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 40 | 4656314 | Муфта резиновый | 1 |
| 42 | 94-2280 | Шпонка | 1 |
| 46 | 4396127 | Гидромотор | 1 |
| 47 | J271255 | Болт с шайбой | 4 |
| 47A | J901255 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 48 | J222012 | Шайба | 4 |
| 49 | J950012 | Гайка | 4 |
| 50 | 4692510 | Фланец | 1 |
| 51 | 3114823 | Крышка | 1 |
| 52 | J271240 | Болт с шайбой | 4 |
| 52A | J901240 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 54 | 4692511 | Крышка | 1 |
| 55 | 3108261 | Крышка | 1 |
| 56 | J260814 | Болт с шайбой | 6 |
| 56A | J900814 | Болт | 1 |
| 56B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
