Бункер трубопроводы — HITACHI SR-P600

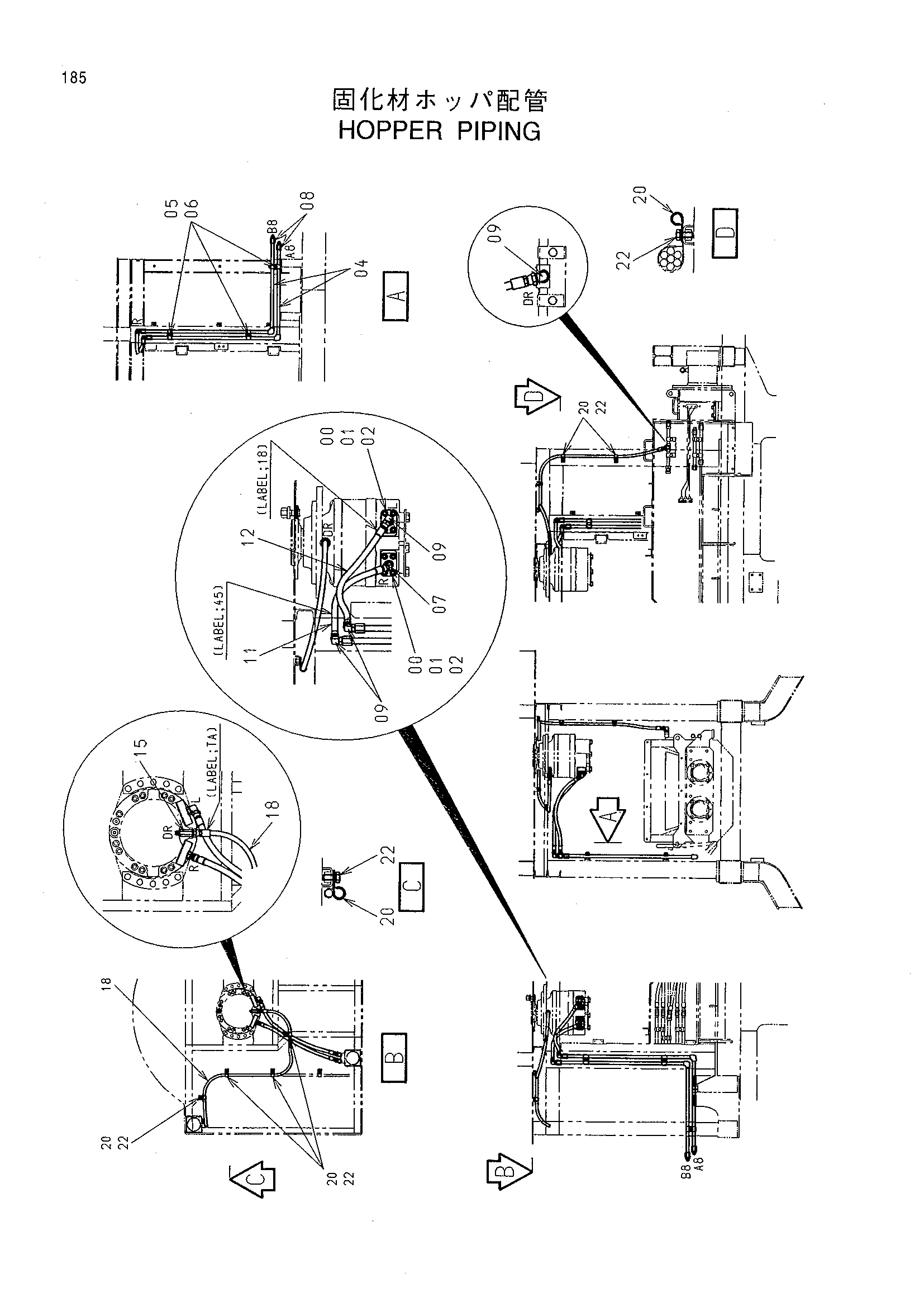

Заводская схема «Бункер трубопроводы» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4444926 | Фланец | 2 |
| 01 | A811040 | Уплотнительное кольцо | 2 |
| 02 | J781435 | Болт с внутренним шестигранником | 8 |
| 04 | 9756916 | Трубка | 2 |
| 05 | 4189858 | Хомут трубки | 3 |
| 06 | J011250 | Болт с шайбой | 3 |
| 07 | A852244 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852144 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4440082 | Шланг | 1 |
| 12 | 4459055 | Шланг | 1 |
| 15 | 4461492 | Адаптер | 1 |
| 15A | 4561520 | Уплотнительное кольцо | 1 |
| 18 | 4463429 | Шланг | 1 |
| 20 | 4190273 | Зажим | 6 |
| 22 | J011020 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
