Электрооборудование (1) — HITACHI SR-P600

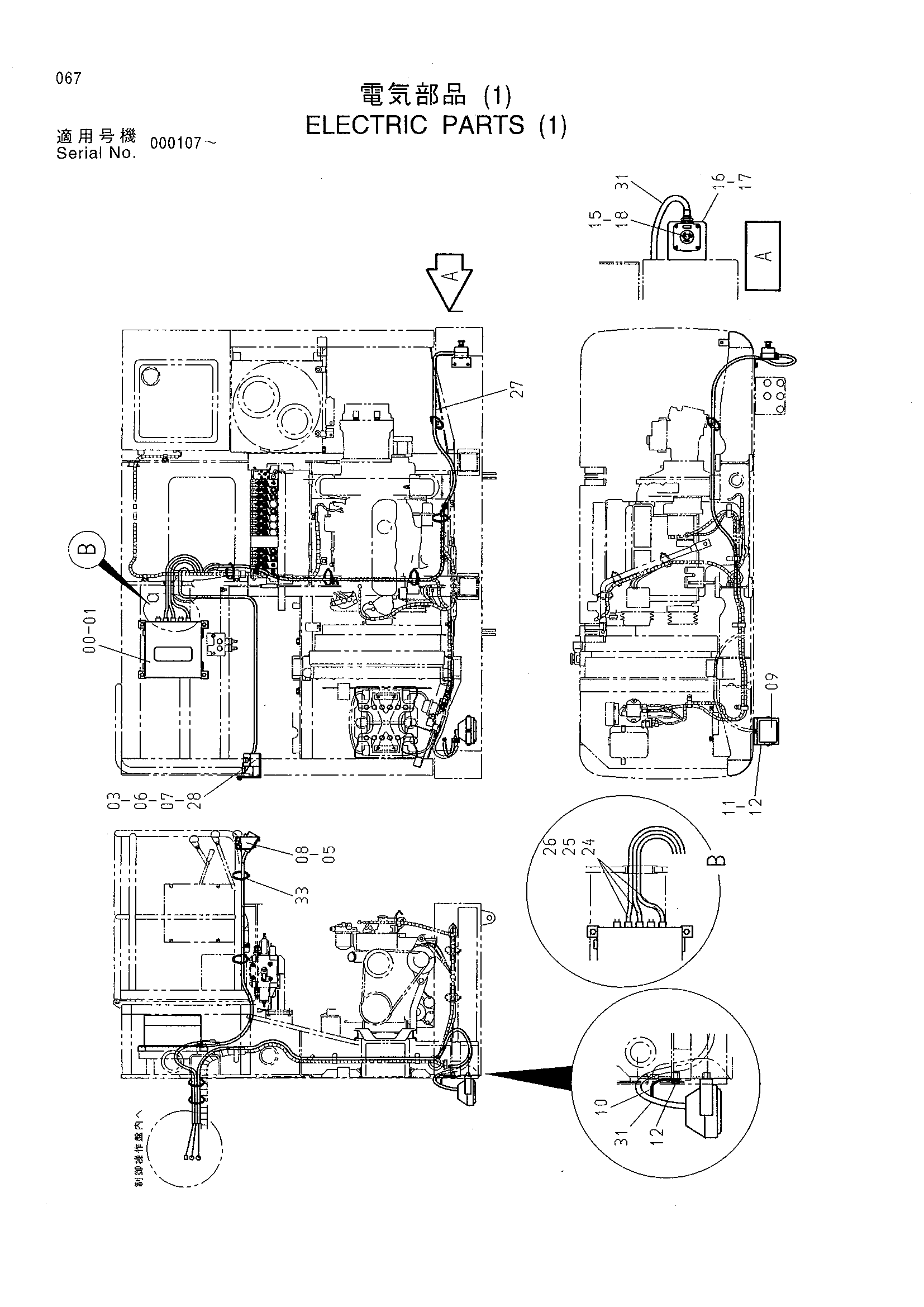

Заводская схема «Электрооборудование (1)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4446164 | Короб управление | 1 |
| 01 | J011050 | Болт с шайбой | 4 |
| 03 | 4448265 | Короб управление | 1 |
| 05 | J011020 | Болт с шайбой | 2 |
| 06 | J450420 | Винт с шайбой | 2 |
| 07 | M500403 | Гайка | 2 |
| 08 | 4461925 | Кронштейн | 1 |
| 09 | 4274478 | Фонарь головка в сборе | 1 |
| 09A | 4285646 | Рассеиватель | 1 |
| 09B | 4285647 | Обод | 1 |
| 09C | 4285648 | Лампа | 1 |
| 09D | 4288342 | Прокладка | 1 |
| 09E | J900616 | Болт | 2 |
| 10 | 4345263 | Жгут проводов | 1 |
| 11 | 4403037 | Кронштейн | 1 |
| 12 | J021025 | Болт с шайбой | 2 |
| 15 | 4450175 | Выключатель | 1 |
| 16 | 4447460 | Кронштейн | 1 |
| 17 | J021025 | Болт с шайбой | 2 |
| 18 | J450412 | Винт с шайбой | 2 |
| 24 | 4456261 | Трос | 1 |
| 25 | 4456262 | Трос | 1 |
| 26 | 4456263 | Трос | 1 |
| 27 | 4456255 | Трос | 1 |
| 28 | 4456256 | Трос | 1 |
| 31 | 4319950 | Трубка | 2 |
| 33 | 4055312 | Ленточный зажим | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
