Основные гидролинии (3) — HITACHI SR-P600

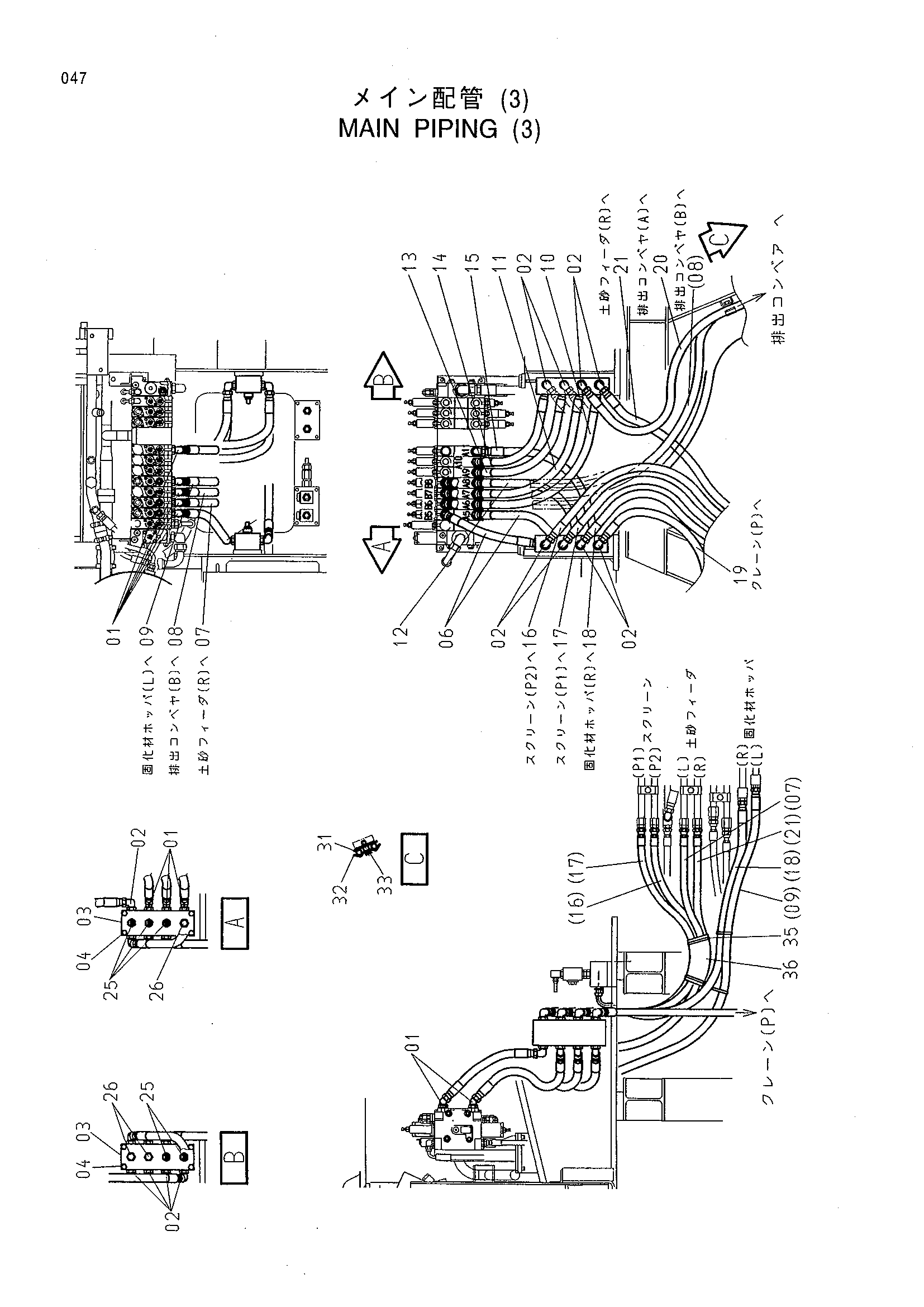

Заводская схема «Основные гидролинии (3)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852244 | Угловой штуцер | 16 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852344 | Угловой штуцер | 13 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4434611 | Блок | 2 |
| 04 | J011075 | Болт с шайбой | 8 |
| 06 | 4462359 | Шланг | 2 |
| 07 | 4459047 | Шланг | 1 |
| 08 | 9207192 | Шланг в сборе | 1 |
| 08A | 4434002 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 4 |
| 09 | 4459049 | Шланг | 1 |
| 10 | 4438370 | Шланг | 1 |
| 11 | 4462044 | Шланг | 1 |
| 12 | 4462361 | Шланг | 1 |
| 13 | 4462362 | Шланг | 1 |
| 14 | 4462360 | Шланг | 1 |
| 15 | 4438369 | Шланг | 1 |
| 16 | 4443193 | Шланг | 1 |
| 17 | 4459050 | Шланг | 1 |
| 18 | 4459054 | Шланг | 1 |
| 19 | 4450723 | Шланг | 1 |
| 20 | 9207193 | Шланг в сборе | 1 |
| 20A | 4438373 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 3 |
| 21 | 4443194 | Шланг | 1 |
| 25 | 4436271 | Датчик давления | 5 |
| 25A | 4365826 | Уплотнительное кольцо | 1 |
| 26 | 4422953 | Пробка | 3 |
| 26A | 4506416 | Уплотнительное кольцо | 1 |
| 31 | 9727634 | Хомут | 1 |
| 32 | 4202103 | Хомут | 1 |
| 33 | J011245 | Болт с шайбой | 1 |
| 35 | 4121859 | Ленточный зажим | 2 |
| 36 | 4141401 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
