Вал (аркх гидромолот) [дополнительное оборудование] — HITACHI SR-P600
Заводская схема «Вал (аркх гидромолот) [дополнительное оборудование]» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.

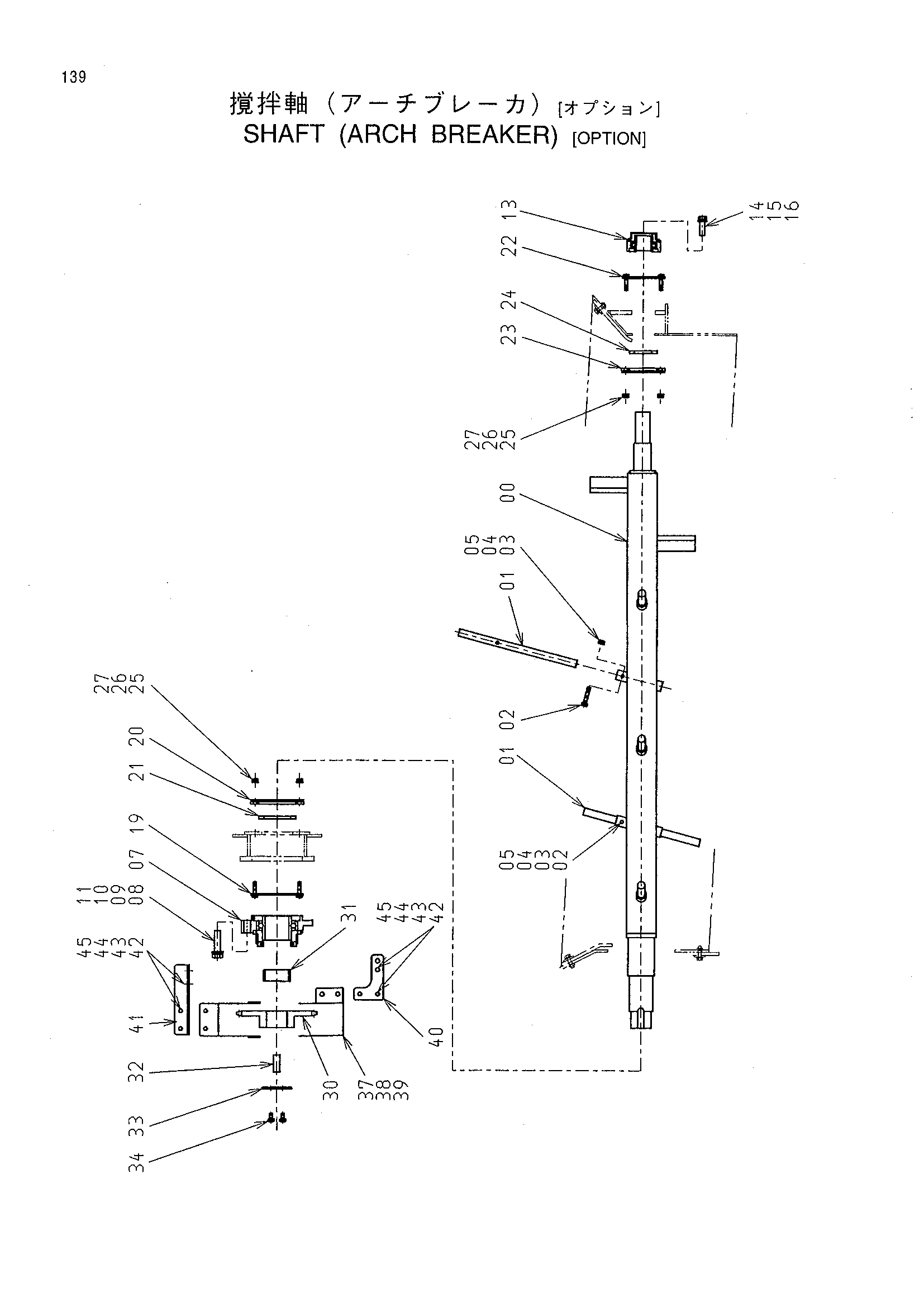

![Схема Вал (аркх гидромолот) [дополнительное оборудование] HITACHI SR-P600](/catalog-drawings/89/89e8cf51-f205-4654-8cb7-e79d43ec5040.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4482066 | Вал | 1 |
| 01 | 4482067 | Штанга роунд | 6 |
| 02 | J901060 | Болт | 6 |
| 03 | A590110 | Плоская шайба | 6 |
| 04 | A590910 | Пружинная шайба | 6 |
| 05 | J950010 | Гайка | 6 |
| 07 | 4482516 | Подшипник. блок | 1 |
| 08 | J922070 | Болт | 4 |
| 09 | A590120 | Плоская шайба | 4 |
| 10 | J257220 | Пружинная шайба | 4 |
| 11 | J950020 | Гайка | 4 |
| 13 | 4482519 | Подшипник. блок | 1 |
| 14 | J901655 | Болт | 2 |
| 15 | A590916 | Пружинная шайба | 2 |
| 16 | A590116 | Плоская шайба | 2 |
| 19 | 4482068 | Пластина | 1 |
| 20 | 4482069 | Держатель | 1 |
| 21 | 4482070 | Уплотнение | 1 |
| 22 | 4482071 | Пластина | 1 |
| 23 | 4482072 | Держатель | 1 |
| 24 | 4482073 | Уплотнение | 1 |
| 25 | A590110 | Плоская шайба | 8 |
| 26 | A590910 | Пружинная шайба | 8 |
| 27 | J950010 | Гайка | 8 |
| 30 | 4482074 | Звёздочка | 1 |
| 31 | 4482075 | Втулка | 1 |
| 32 | 4482076 | Шпонка | 1 |
| 33 | 4482045 | Фиксатор | 1 |
| 34 | J021220 | Болт с шайбой | 2 |
| 37 | 4482077 | Крышка | 1 |
| 38 | J901025 | Болт | 4 |
| 39 | J950010 | Гайка | 4 |
| 40 | 4482078 | Опора | 2 |
| 41 | 4482079 | Опора | 1 |
| 42 | J901235 | Болт | 12 |
| 43 | A590112 | Плоская шайба | 12 |
| 44 | A590912 | Пружинная шайба | 12 |
| 45 | J950012 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
