Экран трубопроводы — HITACHI SR-P600

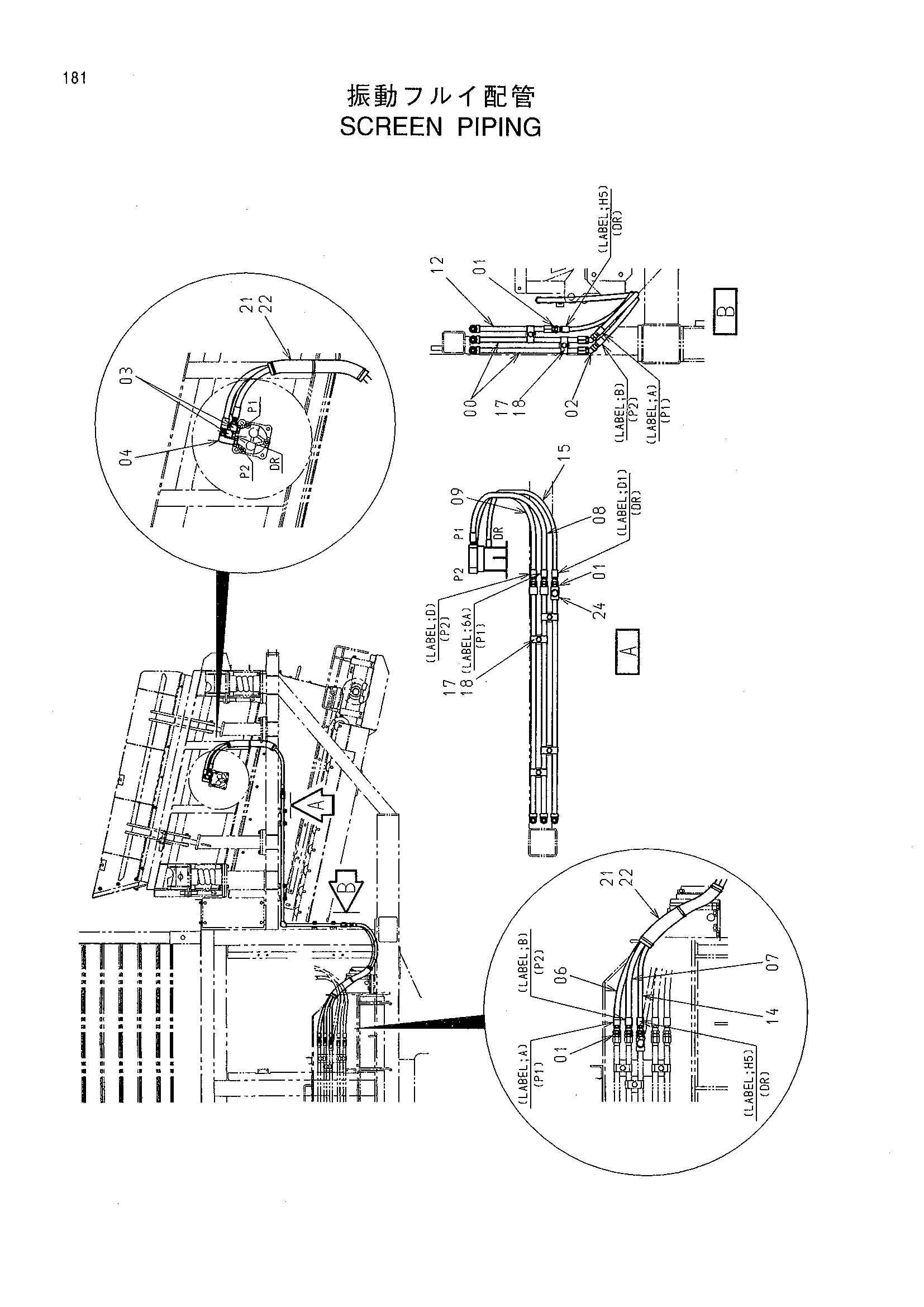

Заводская схема «Экран трубопроводы» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9755660 | Трубка | 2 |
| 01 | A852144 | Адаптер | 7 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852244 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852344 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4217342 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4443192 | Шланг | 1 |
| 07 | 4443193 | Шланг | 1 |
| 08 | 4435096 | Шланг | 1 |
| 09 | 4348245 | Шланг | 1 |
| 12 | 8085777 | Трубка | 1 |
| 14 | 4452749 | Шланг | 1 |
| 15 | 4459059 | Шланг | 1 |
| 17 | 4189858 | Хомут трубки | 6 |
| 18 | J011250 | Болт с шайбой | 6 |
| 21 | 4217147 | Резиновая втулка | 2 |
| 22 | 4055312 | Ленточный зажим | 6 |
| 24 | A885004 | Пробка | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
