Дренажные трубопроводы — HITACHI SR-P600

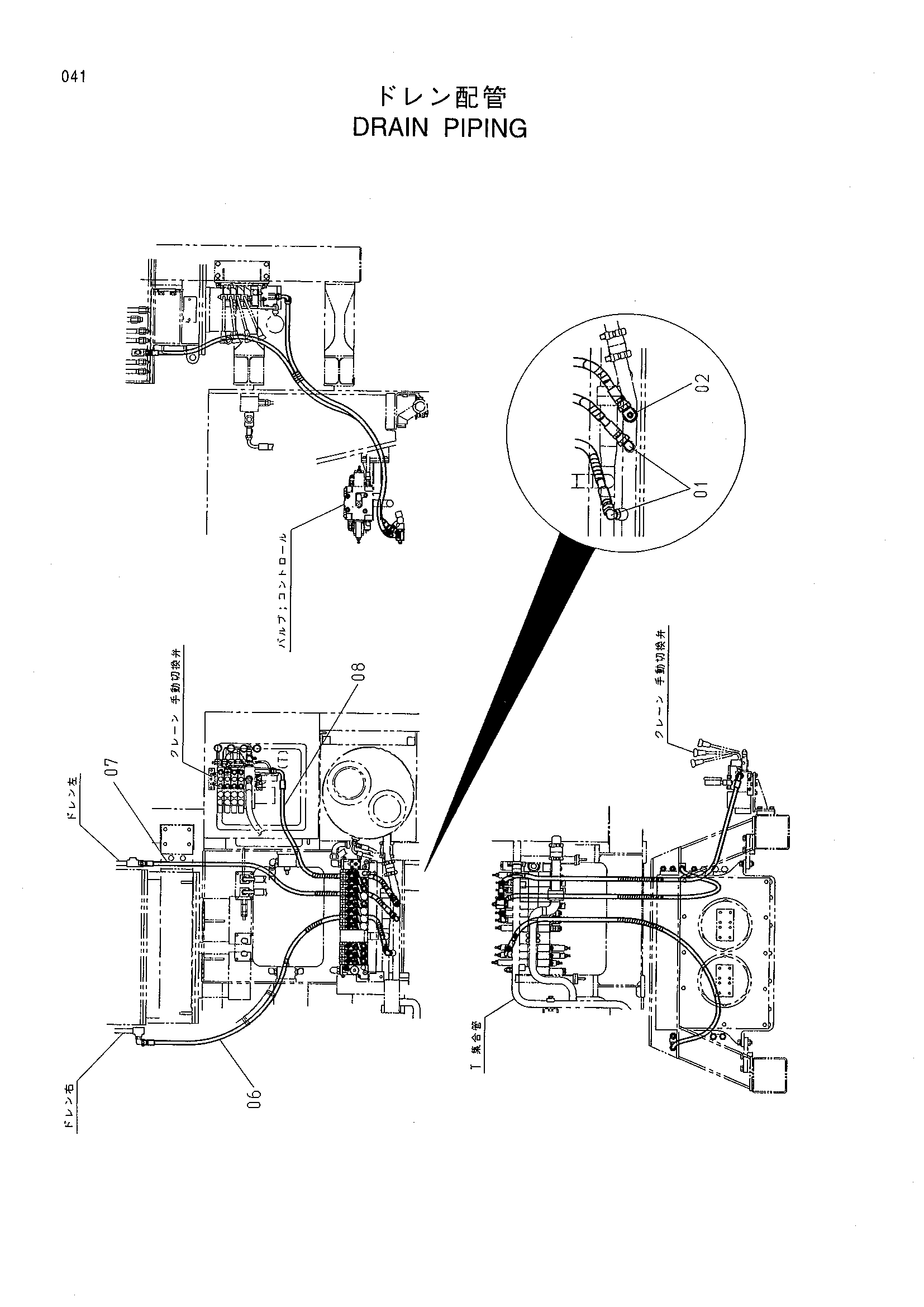

Заводская схема «Дренажные трубопроводы» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852334 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4466996 | Тройник | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 9206794 | Шланг в сборе | 1 |
| 06A | 4461750 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 3 |
| 07 | 9206795 | Шланг в сборе | 1 |
| 07A | 4459058 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 3 |
| 08 | 9206796 | Шланг в сборе | 1 |
| 08A | 4469153 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
