Смеситель паддле — HITACHI SR-P600

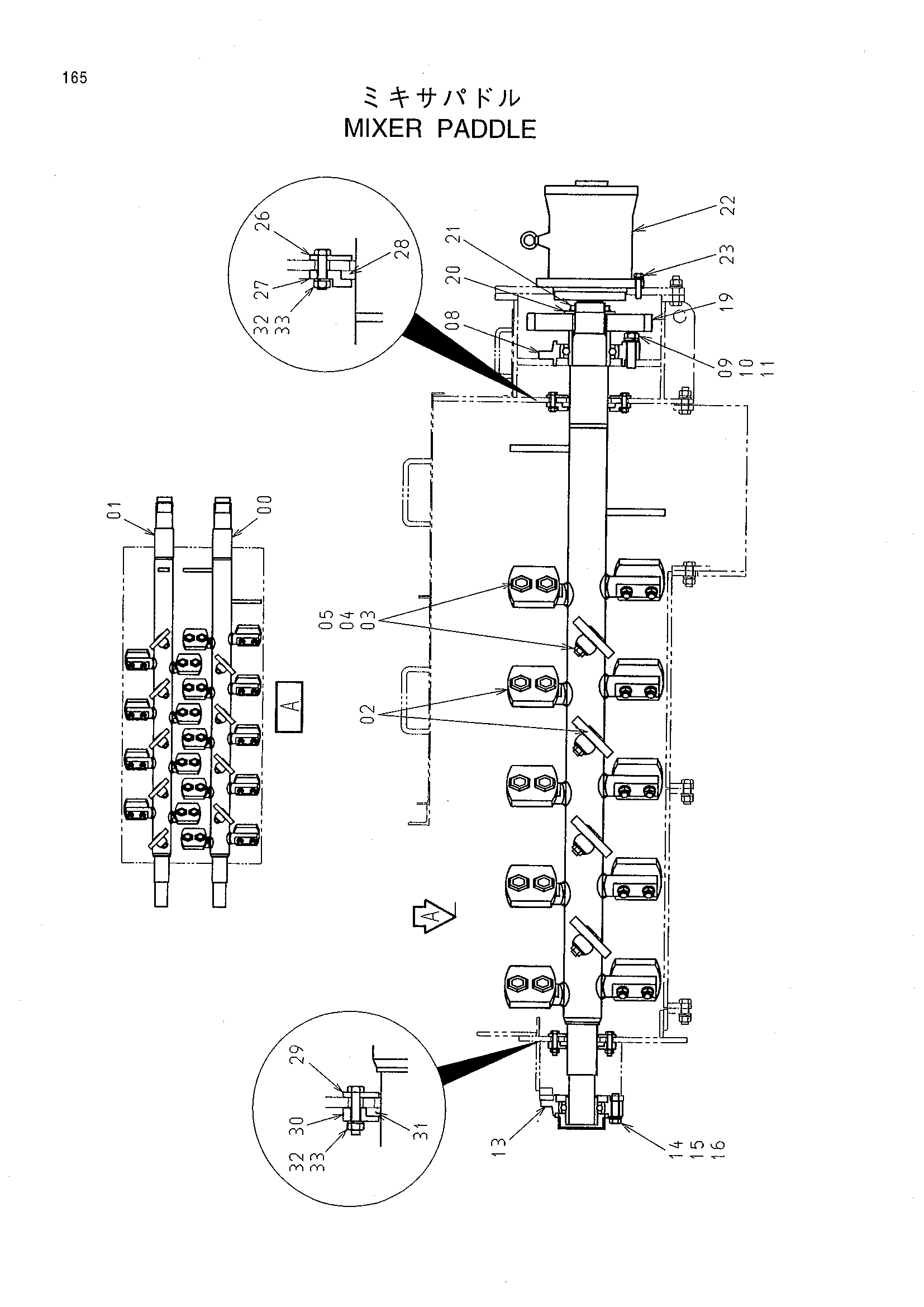

Заводская схема «Смеситель паддле» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4465953 | Вал | 1 |
| 01 | 4465954 | Вал | 1 |
| 02 | 4457352 | Пластина | 36 |
| 03 | J901660 | Болт | 72 |
| 04 | A590916 | Пружинная шайба | 72 |
| 05 | M561610 | Гайка | 72 |
| 08 | 4482515 | Подшипник. блок | 2 |
| 09 | J922075 | Болт | 4 |
| 10 | J257220 | Пружинная шайба | 4 |
| 11 | A590120 | Плоская шайба | 4 |
| 13 | 4482514 | Подшипник. блок | 2 |
| 14 | J901660 | Болт | 4 |
| 15 | A590916 | Пружинная шайба | 4 |
| 16 | A590116 | Плоская шайба | 4 |
| 19 | 4465955 | Шестерня | 2 |
| 20 | 4465956 | Пластина | 2 |
| 21 | 4465957 | Гайка | 2 |
| 22 | 4443926 | Гидромотор | 2 |
| 23 | J021245 | Болт с шайбой | 12 |
| 26 | 4465958 | Пластина | 2 |
| 27 | 4465959 | Держатель | 2 |
| 28 | 4465960 | Уплотнение | 2 |
| 29 | 4465961 | Пластина | 2 |
| 30 | 4465962 | Держатель | 2 |
| 31 | 4465963 | Уплотнение | 2 |
| 32 | J950010 | Гайка | 16 |
| 33 | A590910 | Пружинная шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
