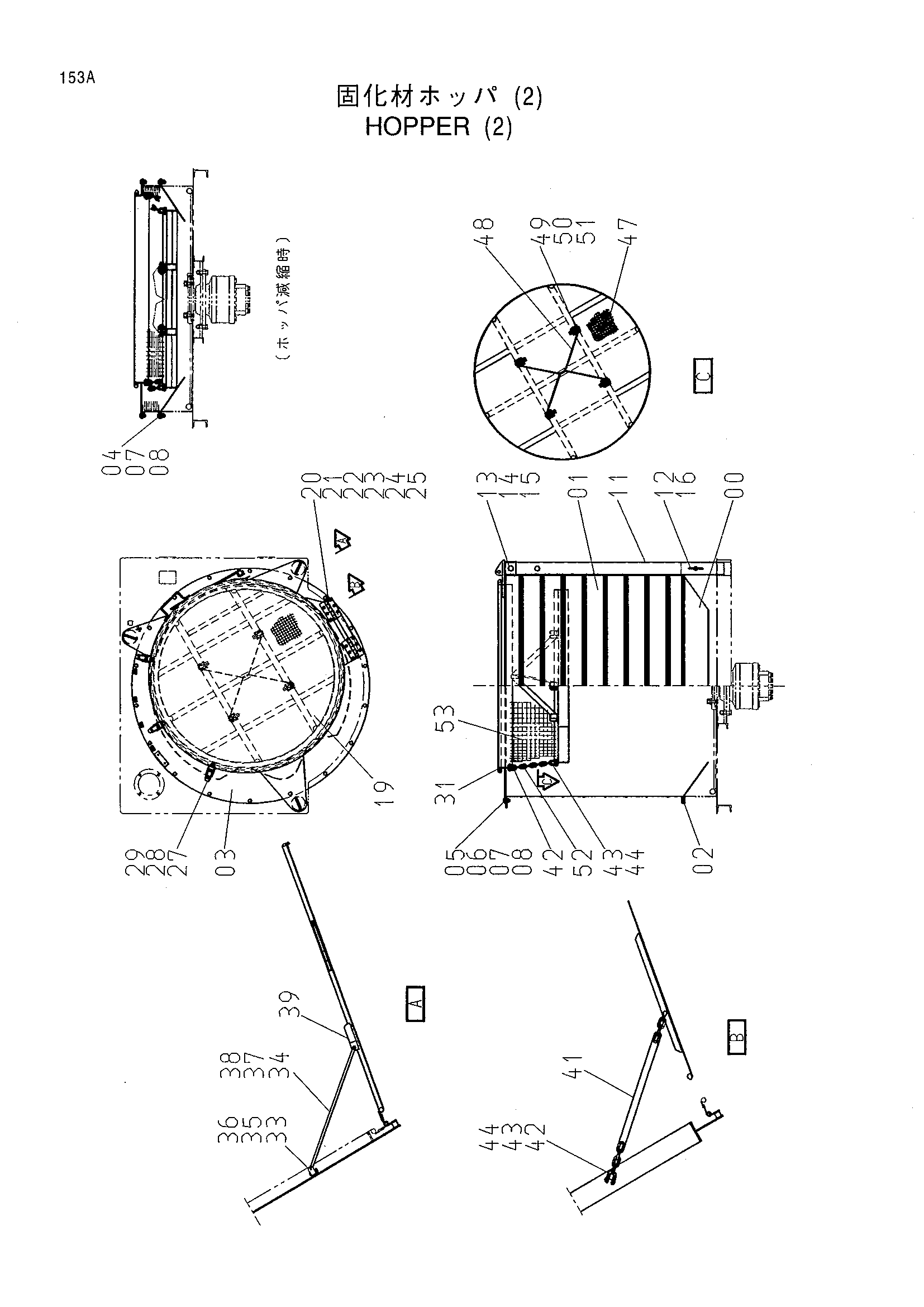

Бункер (2) — HITACHI SR-P600
Заводская схема «Бункер (2)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8089939 | Кхуте | 1 |
| 01 | 4444238 | Бункер | 1 |
| 02 | 4444327 | Манжета | 3 |
| 03 | 6021523 | Крышка | 1 |
| 04 | J901445 | Болт | 18 |
| 05 | J901435 | Болт | 15 |
| 06 | J901450 | Болт | 3 |
| 07 | A590914 | Пружинная шайба | 36 |
| 08 | J950014 | Гайка | 36 |
| 11 | 4483110 | Трубка | 3 |
| 12 | 8088992 | Палец | 3 |
| 13 | 4478018 | Палец | 3 |
| 14 | J900845 | Болт | 3 |
| 15 | M500807 | Гайка | 6 |
| 16 | 4001834 | Палец кольцо | 3 |
| 19 | 7043691 | Крышка | 1 |
| 20 | 4464689 | Петля | 2 |
| 21 | 4483160 | Регулировочная шайба | 2 |
| 22 | 4483161 | Регулировочная шайба | 2 |
| 23 | J901025 | Болт | 12 |
| 24 | A590910 | Пружинная шайба | 12 |
| 25 | J950010 | Гайка | 6 |
| 27 | 4415993 | Защёлка | 3 |
| 28 | J900816 | Болт | 6 |
| 29 | A590908 | Пружинная шайба | 6 |
| 31 | 4483156 | Резиновое уплотнение | 1 |
| 33 | 9759749 | Тяга | 1 |
| 34 | 4483163 | Ограничитель | 1 |
| 35 | J900860 | Болт | 1 |
| 36 | M500807 | Гайка | 2 |
| 37 | J900630 | Болт | 1 |
| 38 | M500605 | Гайка | 2 |
| 39 | 4022701 | Стопорный палец | 1 |
| 41 | 4486578 | Цепь | 1 |
| 42 | 4486579 | Серьга | 14 |
| 43 | 4436015 | Палец | 14 |
| 44 | A764020 | Шплинт | 14 |
| 47 | 7043690 | Базовый | 1 |
| 48 | 7043685 | Резец | 2 |
| 49 | 4369965 | Проставка | 4 |
| 50 | J901670 | Болт | 4 |
| 51 | J950016 | Гайка | 8 |
| 52 | 4486577 | Цепь | 6 |
| 53 | 4486607 | Сетка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
