Смеситель корпус — HITACHI SR-P600

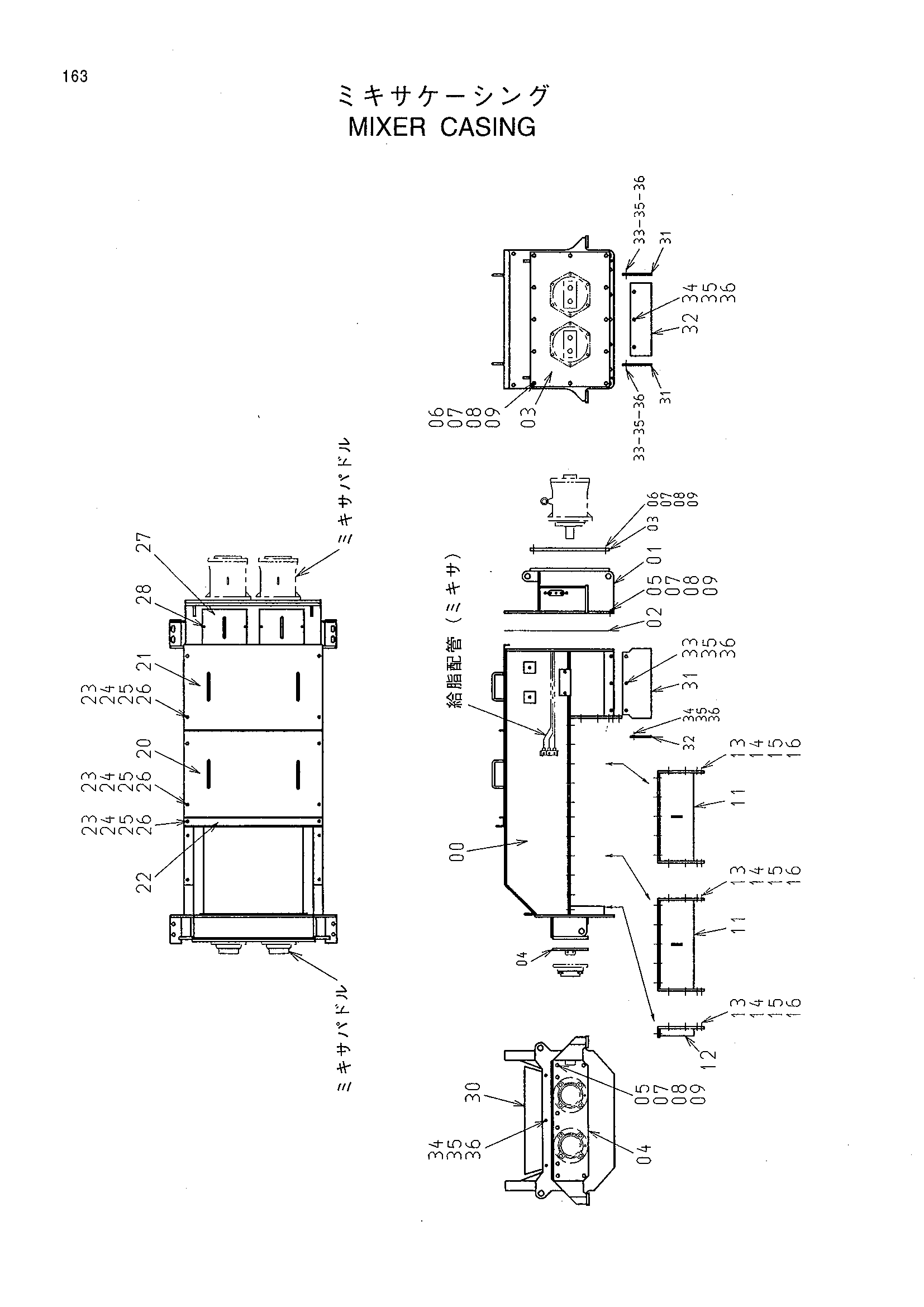

Заводская схема «Смеситель корпус» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4465771 | Корпус | 1 |
| 01 | 4465943 | Пластина | 1 |
| 02 | 4465944 | Прокладка | 1 |
| 03 | 4465946 | Базовый гидромотор | 1 |
| 04 | 4465947 | Базовый | 1 |
| 05 | J901655 | Болт | 23 |
| 06 | J901660 | Болт | 12 |
| 07 | A590116 | Плоская шайба | 35 |
| 08 | A590916 | Пружинная шайба | 35 |
| 09 | J950016 | Гайка | 35 |
| 11 | 4465948 | Корпус | 2 |
| 12 | 4465949 | Корпус | 1 |
| 13 | J901650 | Болт | 52 |
| 14 | A590116 | Плоская шайба | 52 |
| 15 | A590916 | Пружинная шайба | 52 |
| 16 | J950016 | Гайка | 52 |
| 20 | 4465772 | Крышка | 1 |
| 21 | 4465941 | Крышка | 1 |
| 22 | 4465942 | Рама | 1 |
| 23 | J901235 | Болт | 10 |
| 24 | A590112 | Плоская шайба | 10 |
| 25 | A590912 | Пружинная шайба | 10 |
| 26 | J950012 | Гайка | 10 |
| 27 | 4465945 | Крышка | 2 |
| 28 | J020820 | Болт с шайбой | 4 |
| 30 | 4465950 | Резиновая прокладка | 1 |
| 31 | 4465951 | Резиновая прокладка | 2 |
| 32 | 4465952 | Резиновая прокладка | 1 |
| 33 | J901225 | Болт | 6 |
| 34 | J901230 | Болт | 6 |
| 35 | A590112 | Плоская шайба | 12 |
| 36 | M660012 | U-образная гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
