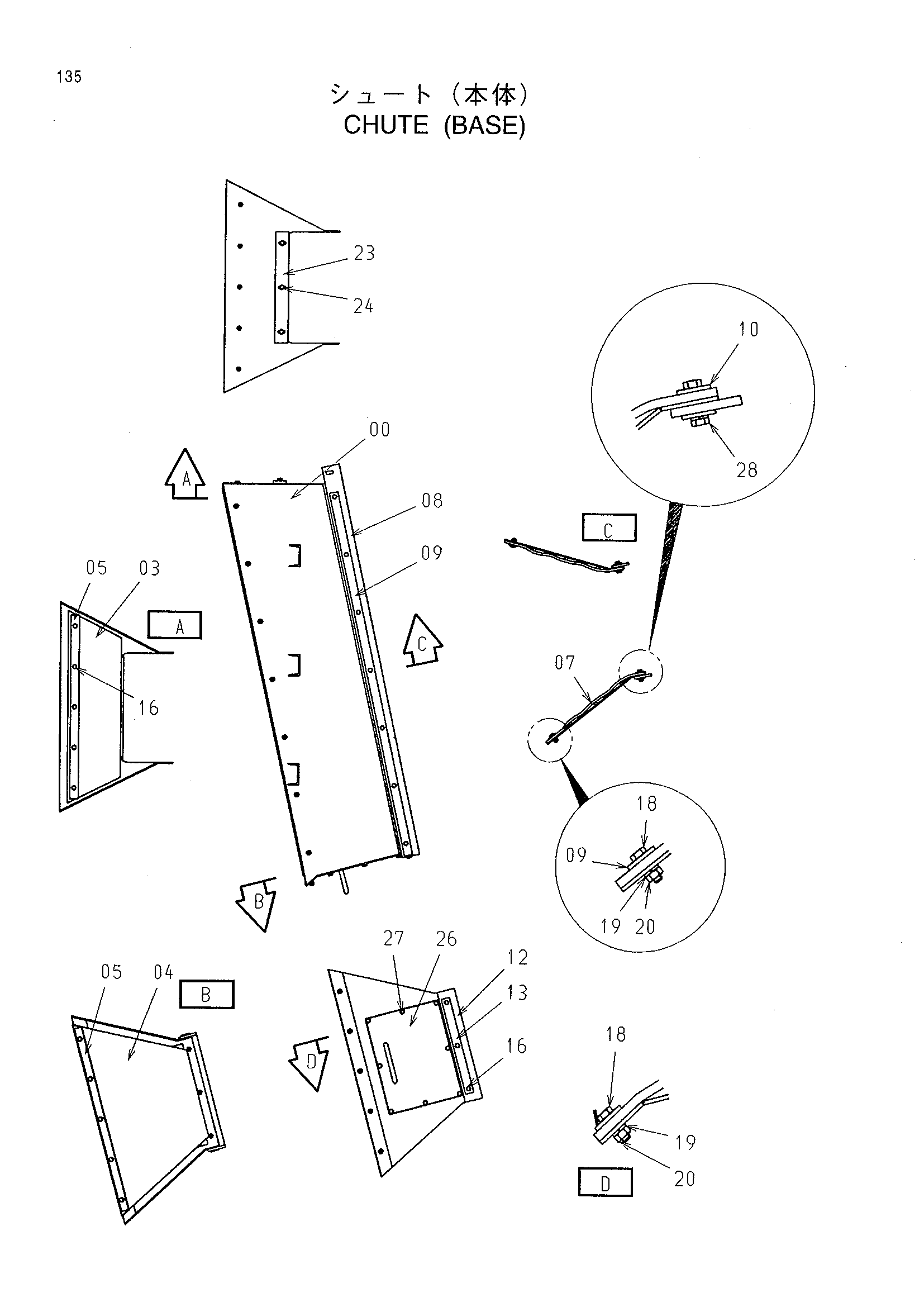

Кхуте (базовый) — HITACHI SR-P600
Заводская схема «Кхуте (базовый)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020182 | Кхуте | 1 |
| 03 | 4456804 | Резиновая прокладка | 1 |
| 04 | 4456809 | Резиновая прокладка | 1 |
| 05 | 4456805 | Пластина | 2 |
| 07 | 4456806 | Резиновая прокладка | 2 |
| 08 | 4456807 | Резиновая прокладка | 2 |
| 09 | 4456808 | Пластина | 4 |
| 10 | 9756867 | Пластина | 2 |
| 12 | 4456810 | Резиновая прокладка | 1 |
| 13 | 4444293 | Пластина | 1 |
| 16 | J011035 | Болт с шайбой | 8 |
| 18 | J901035 | Болт | 19 |
| 19 | A590910 | Пружинная шайба | 19 |
| 20 | J950010 | Гайка | 19 |
| 23 | 4444077 | Пластина | 1 |
| 24 | J021035 | Болт с шайбой | 3 |
| 26 | 9755547 | Крышка | 1 |
| 27 | J011020 | Болт с шайбой | 8 |
| 28 | J011045 | Болт с шайбой | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
