Основные гидролинии (2) — HITACHI SR-P600

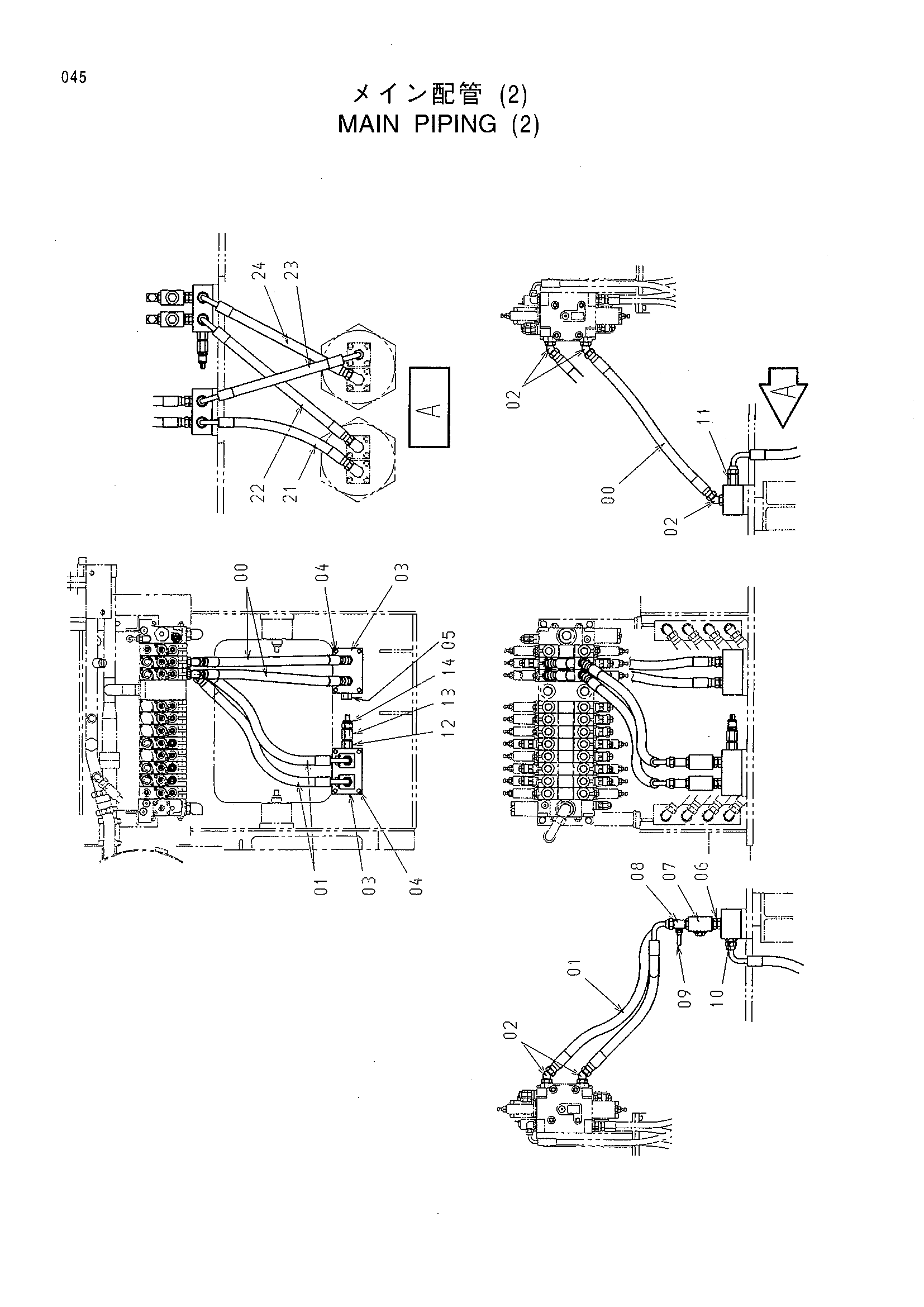

Заводская схема «Основные гидролинии (2)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4462044 | Шланг | 2 |
| 01 | 4450755 | Шланг | 2 |
| 02 | A852244 | Угловой штуцер | 6 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4444259 | Блок | 2 |
| 04 | J011075 | Болт с шайбой | 8 |
| 05 | A885004 | Пробка | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4445440 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 2 |
| 07 | 4287721 | Запорный клапан | 2 |
| 08 | 4280596 | Тройник | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4158238 | Адаптер | 2 |
| 10 | A852144 | Адаптер | 3 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4276940 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4263444 | Переходник S | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4269537 | Переходник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4436271 | Датчик давления | 1 |
| 14A | 4365826 | Уплотнительное кольцо | 1 |
| 21 | 4450748 | Шланг | 1 |
| 22 | 4450753 | Шланг | 1 |
| 23 | 4459074 | Шланг | 1 |
| 24 | 4450752 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
