Дополнительное оборудование трубопроводы — HITACHI SR-P600

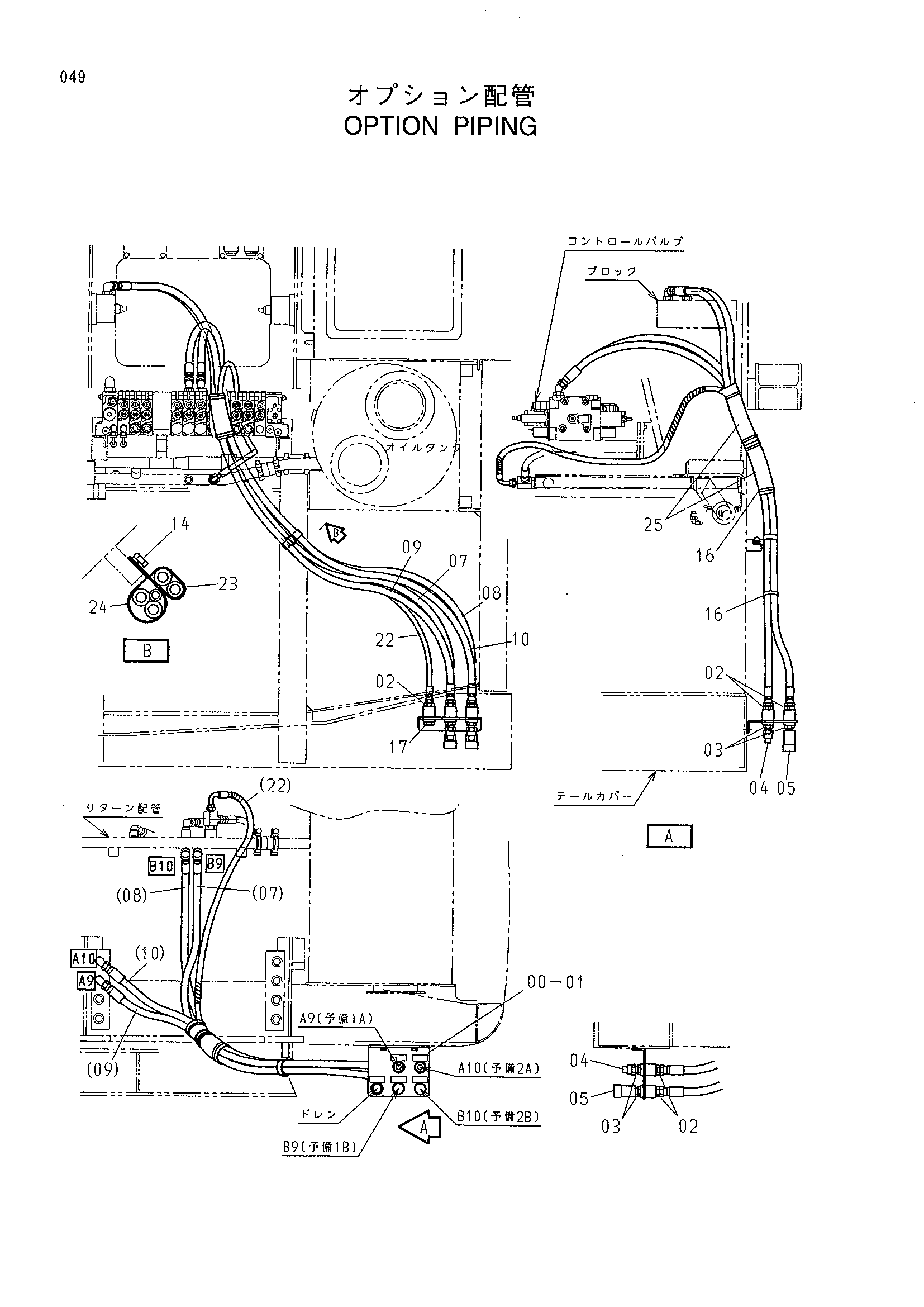

Заводская схема «Дополнительное оборудование трубопроводы» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9756850 | Блок | 1 |
| 01 | J011025 | Болт с шайбой | 2 |
| 02 | A852144 | Адаптер | 5 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4234652 | Адаптер | 4 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4033129 | Самоуплотняющееся соединение | 2 |
| 05 | 4033130 | Самоуплотняющееся соединение | 2 |
| 07 | 4438377 | Шланг | 1 |
| 08 | 4450725 | Шланг | 1 |
| 09 | 4438374 | Шланг | 1 |
| 10 | 4450724 | Шланг | 1 |
| 14 | J011025 | Болт с шайбой | 1 |
| 16 | 4121859 | Ленточный зажим | 5 |
| 17 | A885004 | Пробка | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 9206797 | Шланг в сборе | 1 |
| 22A | 4469154 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 2 |
| 23 | 4190266 | Зажим | 1 |
| 24 | 4193848 | Зажим | 1 |
| 25 | 4141401 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
