Трубопроводы в сборе — HITACHI SR-P600

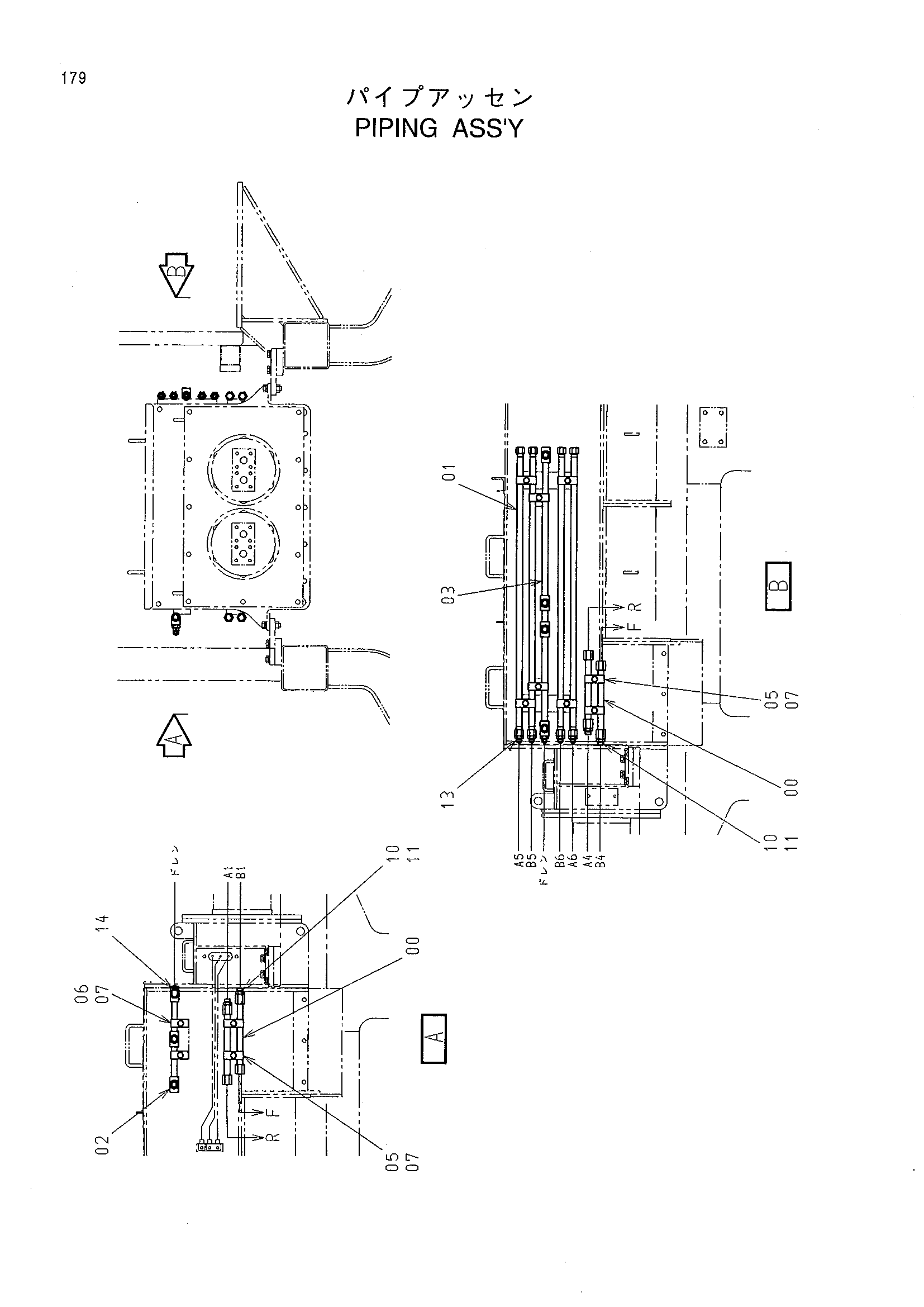

Заводская схема «Трубопроводы в сборе» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9755596 | Трубка | 4 |
| 01 | 9754149 | Трубка | 4 |
| 02 | 9755646 | Трубка | 1 |
| 03 | 9757001 | Трубка | 1 |
| 05 | 4189858 | Хомут трубки | 10 |
| 06 | 4190125 | Хомут трубки | 2 |
| 07 | J011250 | Болт с шайбой | 12 |
| 10 | A853144 | Адаптер | 4 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | A852144 | Адаптер | 5 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
