Бункер (1) — HITACHI SR-P600

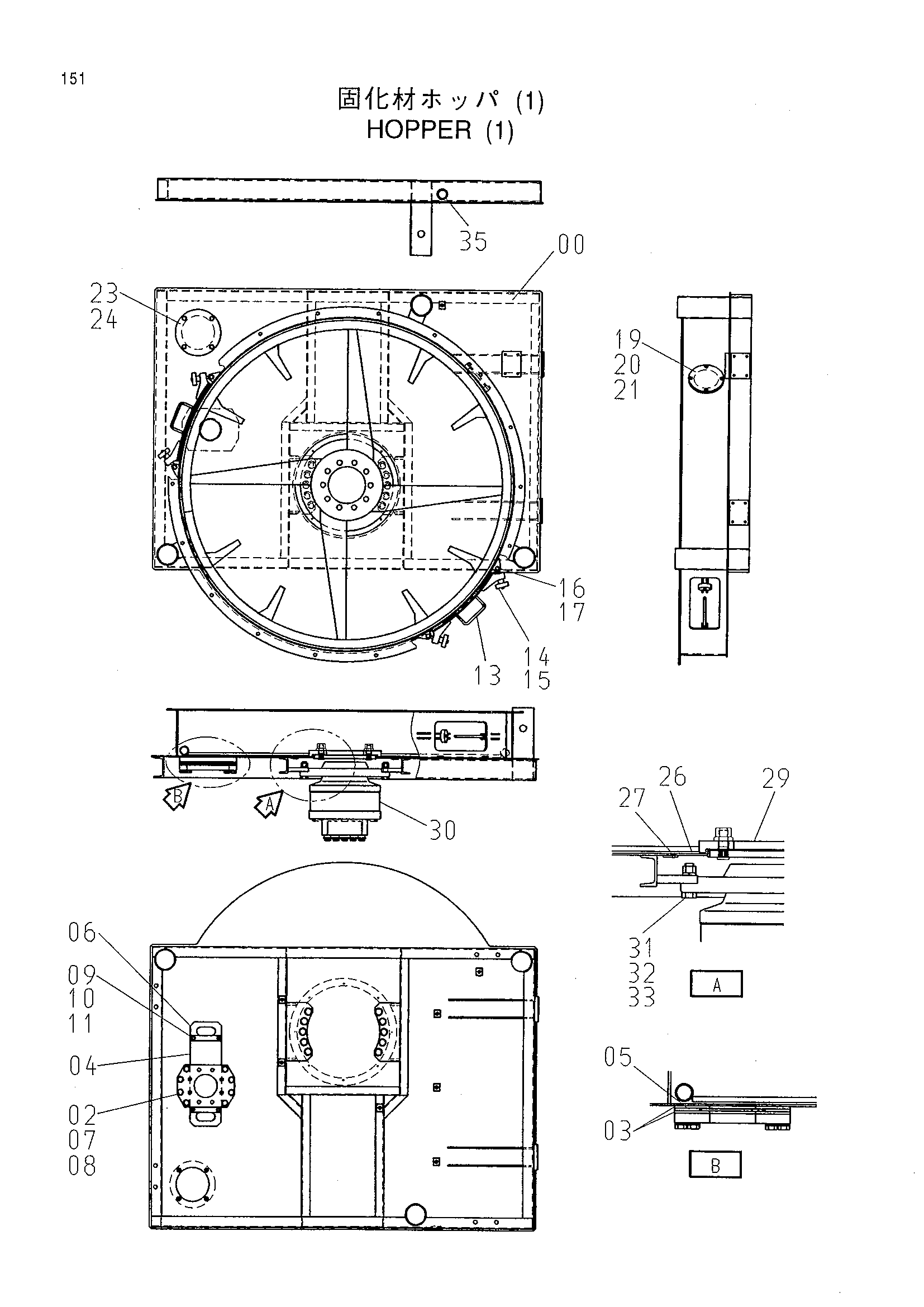

Заводская схема «Бункер (1)» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021495 | Рама базовый | 1 |
| 02 | 4483142 | Фланец | 1 |
| 03 | 4483147 | Пластина | 2 |
| 04 | 4483144 | Пластина скольжение | 1 |
| 05 | 4483145 | Проставка | 2 |
| 06 | 4483148 | Рукоятка | 2 |
| 07 | J901660 | Болт | 8 |
| 08 | A590916 | Пружинная шайба | 8 |
| 09 | J900825 | Болт | 4 |
| 10 | A590908 | Пружинная шайба | 4 |
| 11 | M500807 | Гайка | 4 |
| 13 | 8089942 | Крышка | 2 |
| 14 | 4483117 | Болт | 4 |
| 15 | 4483138 | Рукоятка | 4 |
| 16 | M211050 | Болт | 4 |
| 17 | J950010 | Гайка | 8 |
| 19 | 4483153 | Крышка | 1 |
| 20 | 4483154 | Резиновая прокладка | 1 |
| 21 | J010820 | Болт с шайбой | 4 |
| 23 | 4483155 | Крышка | 1 |
| 24 | J011020 | Болт с шайбой | 4 |
| 26 | 9759747 | Фиксатор | 1 |
| 27 | M470510 | Винт | 8 |
| 29 | 7043358 | Винг | 1 |
| 30 | 4443924 | Гидромотор | 1 |
| 31 | J922070 | Болт | 10 |
| 32 | J222020 | Шайба | 10 |
| 33 | J950020 | Гайка | 10 |
| 35 | 4312368 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
