Гате — HITACHI SR-P600

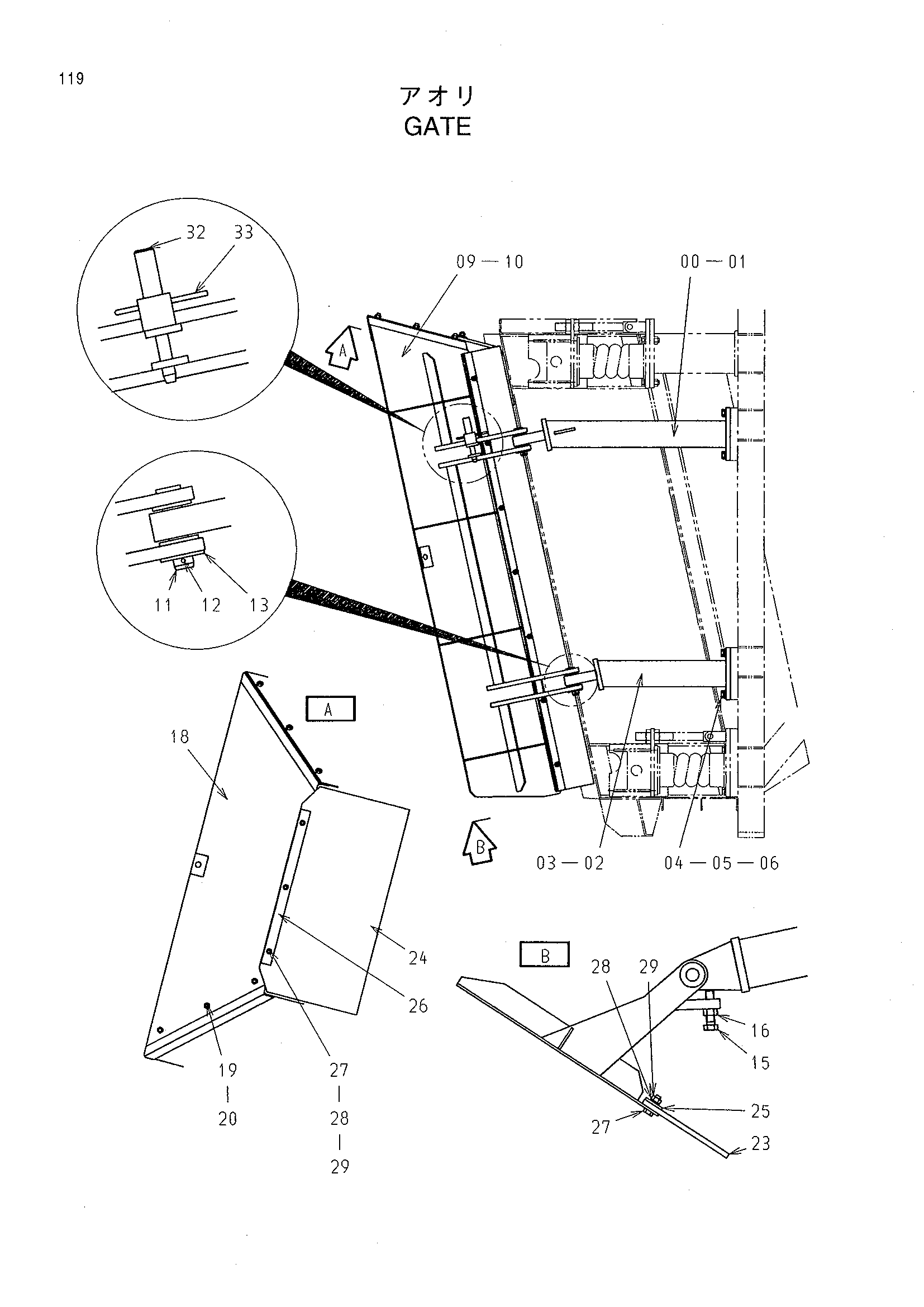

Заводская схема «Гате» для HITACHI SR-P600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084446 | Стойка | 1 |
| 01 | 8084447 | Стойка | 1 |
| 02 | 8084448 | Стойка | 1 |
| 03 | 8084449 | Стойка | 1 |
| 04 | J901645 | Болт | 16 |
| 05 | A590916 | Пружинная шайба | 16 |
| 06 | J222016 | Шайба | 8 |
| 09 | 7040598 | Удлинитель | 1 |
| 10 | 7040599 | Удлинитель | 1 |
| 11 | 4264587 | Палец | 4 |
| 12 | A765040 | Шплинт | 4 |
| 13 | A590127 | Плоская шайба | 4 |
| 15 | M261671 | Болт | 4 |
| 16 | J950016 | Гайка | 4 |
| 18 | 8084489 | Удлинитель | 1 |
| 19 | J031230 | Болт с шайбой | 6 |
| 20 | J950012 | Гайка | 6 |
| 23 | 4443380 | Резиновая прокладка | 2 |
| 24 | 4443381 | Резиновая прокладка | 1 |
| 25 | 4443382 | Пластина | 2 |
| 26 | 4443383 | Пластина | 1 |
| 27 | J901035 | Болт | 17 |
| 28 | A590910 | Пружинная шайба | 17 |
| 29 | J950010 | Гайка | 17 |
| 32 | 4456578 | Палец | 2 |
| 33 | K422098 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
